集成电路主要是由半导体材料构成的，在内部适于制作二极管、三极管等类型元件，而制作电容、电感和变压器较为困难，因此 集成放大电路内部多个放大电路之间通常采用直接 耦合。直接耦合放大电路除了可以放大交流信号外，还可以放大直流信号，故直接耦合放大 电路又称为直流放大器。

直流放大器的优点是各放大电路之间采用直接耦合方式，在传输信号时对高、中、低频率信号都不会衰减。但 直流放大器有两个明显的缺点：一是前后级电路之间静态工作点会互 相影响；二是容易出现零点漂移。 下面介绍这两个问题的解决方法。

3.1.1 直流放大器的级间静态工作点影响问题

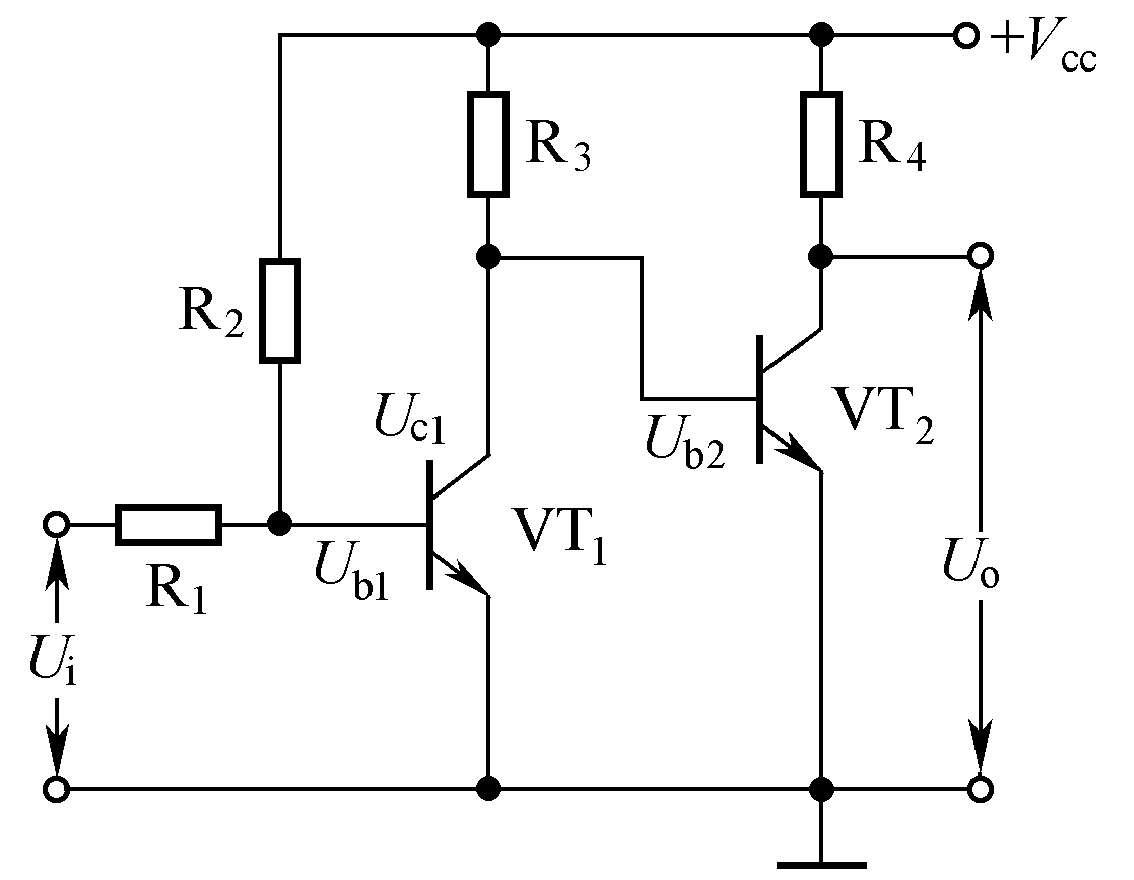

图3-1是一个两级直接耦合的直流放大器。

由于两级电路是直接耦合的，前后级电路的静态工作点会相互影响。从电路中可以看出，三极管VT ₁ 的集电极电压 U _c1 与VT ₂ 基极电压 U _b2 是相等的。因为PN结导通电压是0.7V（硅材料0.5～0.7V，锗材料0.2～0.3V=），所以 U _c1 U _b2 =0.7V。而VT ₁ 的 U _b1 也为0.7V，VT ₁ 的集电极电压 U _c1 很低，如果送到VT ₁ 基极的信号稍大，会使 U _b1 上升， U _c1 下降，出现 U _b1 > U _c1 ，VT ₁ 就会由放大进入饱和状态而不能正常工作。为了解决VT ₁ 易进入饱和状态这个问题，可以采取一定的方法来抬高VT ₁ 集电极电压，具体解决方法有下面几种。

（1）在后级电路中增加发射极电阻

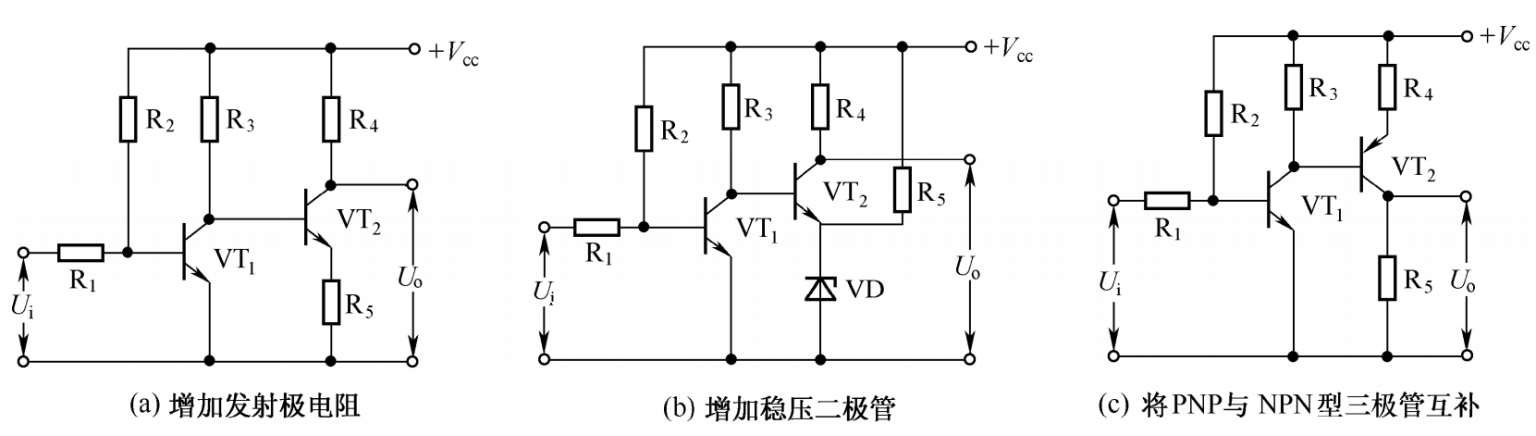

这种做法如图3-2（a）所示，在VT ₂ 的发射极增加一个电阻R ₅ 来抬高VT ₂ 的发射极电压 U _e2 ，VT ₂ 的基极电压 U _b2 也被抬高（ U _b2 较 U _e2 始终大于0.7V）， U _c1 电压也就被抬高，VT ₁ 不容易进入饱和状态。 U _c1 电压越高，VT ₁ 越不容易进入饱和状态，但要将 U _c1 抬得很高，要求电阻 R ₅ 很大，而 R ₅ 很大会使VT ₂ 的 I _b2 电流减小而导致VT ₂ 的增益下降，这是该方法的缺点。

（2）在后级电路中增加稳压二极管

这种做法如图3-2（b）所示，通过在VT2的发射极增加一个稳压二极管VD，来抬高VT2的发射极电压 U e2，选用不同稳压值的稳压二极管可以将 U e2抬高到不同的电压。另外，由于稳压二极管击穿导通电阻不是很大，不会让VT2的 I b2电流减小很多，VT2仍有较大的增益。

（3）将PNP型三极管与NPN型三极管配合使用

这种做法如图3-2（c）所示，由于PNP型和NPN型三极管各极电压高低有不同的特点，它们配合使用，可以使各级放大电路的直流工作点有个合理的配置。

3.1.2 零点漂移问题

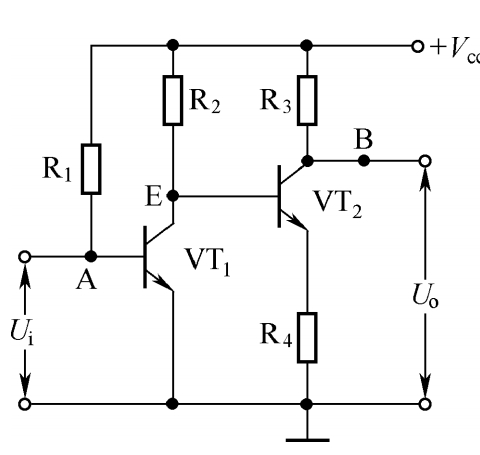

一个直流放大器，当输入信号为零时，输出信号并不为零，这种现象称为零点漂移。 下面以图3-3所示的电路来分析产生零点漂移的原因。

如果图3-3所示电路不存在零点漂移，当VT ₁ 基极A点电压不变（即无输入电压）时，输出端B点电压应该也不变化（即无输出电压）。但实际上由于某些原因，比如环境温度变化，即使A点电压不变化，输出端B点电压也会变化。其原因是：即使A点电压不变，当环境温度升高时，VT ₁ 的 I _c1 电流会增大，E点电压会下降，VT ₂ 的基极电压下降， I _b2 减小， I _c2 减小，VT ₂ 的输出端B点电压会下降；如果环境温度下降，VT ₁ 的 I _c1 电流减小，E点电压会上升，VT ₂ 的基极电压上升， I _b2 增大， I _c2 增大，VT2的输出端B点电压会上升。

也就是说，即使无输入信号，当A点电压不变时，因为环境温度的变化，在电路的输出端B点也会输出变化的电压，这就是零点漂移。放大电路级数越多，零点漂移越严重。因为直流放大电路存在零点漂移，如果电路输入的有用信号很小，可能会出现放大电路输出的有用信号被零点漂移信号“淹没”的情况。

电路产生零点漂移的原因很多，如温度的变化、电源电压的波动、元器件参数变化等，其中主要是三极管因温度变化而引起 I _c 电流的变化，从而出现零点漂移。 解决零点漂移问题 的方法是选择温度性能好的三极管和其他的元件，电路供电采用稳定的电源。 但这些都不能从根本上解决零点漂移问题， 最好的方法是采用差动放大电路作为直流放大器。
