3.2 手工取样方法标准比对

ГОСТ 2517—85《石油及石油产品取样方法》是俄罗斯国家标准ГОСТ P 51858—2002中规定出口原油使用的取样方法,与之同类的标准有我国国家标准GB/T 4756—2015《石油液体手工取样法》、ISO 3170—2004《石油液体手工取样法》和ASTM D 4057—12《石油和石油产品手工取样法》,具体内容详见表3-1。

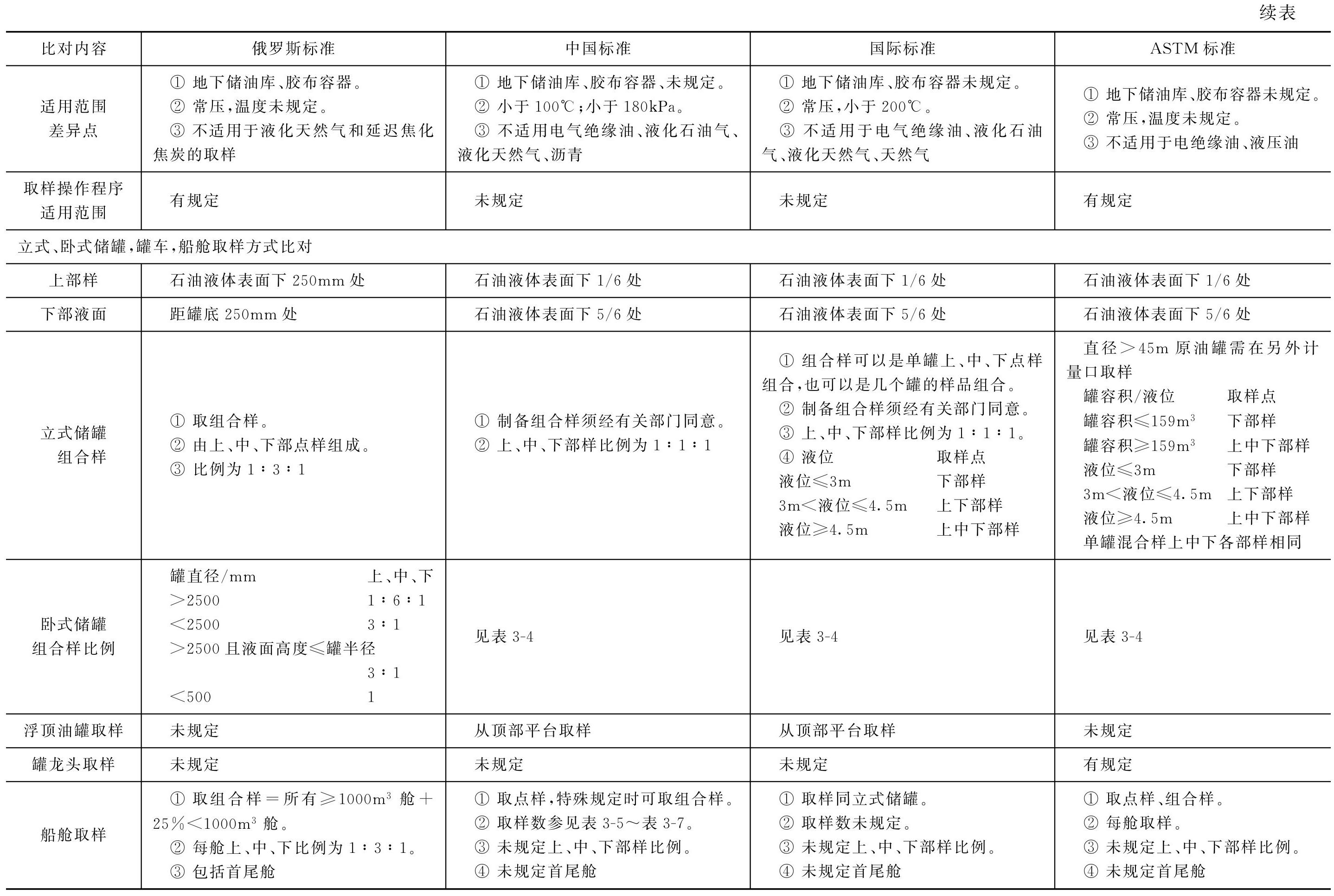

表3-1 原油手工取样方法标准比对表




这四项标准中,ГОСТ 2517—85中的手工取样法部分与GB/T 4756—2015、ISO 3170—2004和ASTM D 4057—12基本相同;ГОСТ 2517—8在油桶、滚筒、小型油桶、罐车底部取样及安全要求部分的内容与ISO 3170—2004完全相同。见表3-2。
表3-2 ГОСТ 2517—85取样操作程序适用范围

注:该表列出的图,请详见ГОСТ 2517—85标准。
俄罗斯标准与中国标准以及国际标准的最大差别在于取样比例,俄罗斯标准规定的取样上、中、下比例为1:3:1,而中国和其它标准规定比例为1:1:1。

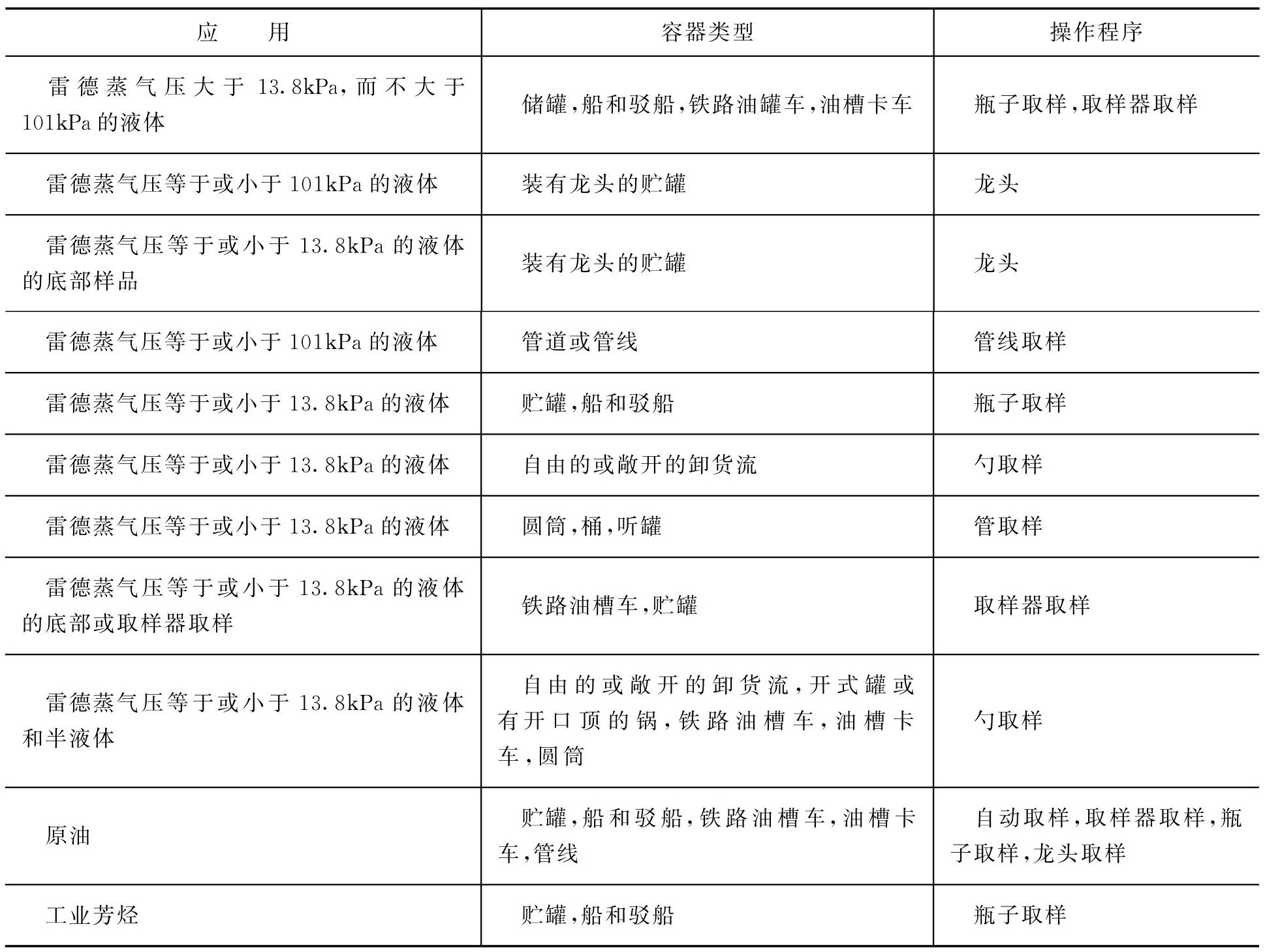

表3-3 ASTM D 4057—12取样操作程序适用范围


图3-1 ISO 3170—2004和ASTM D
表3-4 卧式圆筒形油罐的取样

表3-5 样品数编码

表3-6 一次取样方案

表3-7 GB/T 4756—2015和ISO 3170—2004取样方案——二次取样方案

注:1.↓—箭头向下直到有星号(*)的方框或达到有接收-拒收数( Ac-Re )的方框。在后者的情况下,要使用这些数目和同一行到这个方框左面的样品数。如果达到星号(*)时,应按照脚注中的说明。如果样品数等于或超过这组或这批的大小时,要做100%的检验。
2.↑—箭头向上直到有星号(*)的方框或达到有接收-拒收数( Ac-Re )的方框。要使用这些数目和同一行到这个方框左面的样品数(不是最初的样品数)。如果样品数等于或超过这组或这批的大小时,要做100%的检验。
Ac —接收数。
Re —拒收数。
*—应对于一次取样方案使用(这个方框的编码字母和 AQL )(或改变使用最靠近星号下的方框中那一行左面的二次取样数字)。
表3-8 ГОСТ 2517—85和ASTM D 4057—12整品包装最小取样数目

①数量 m 取整数。
