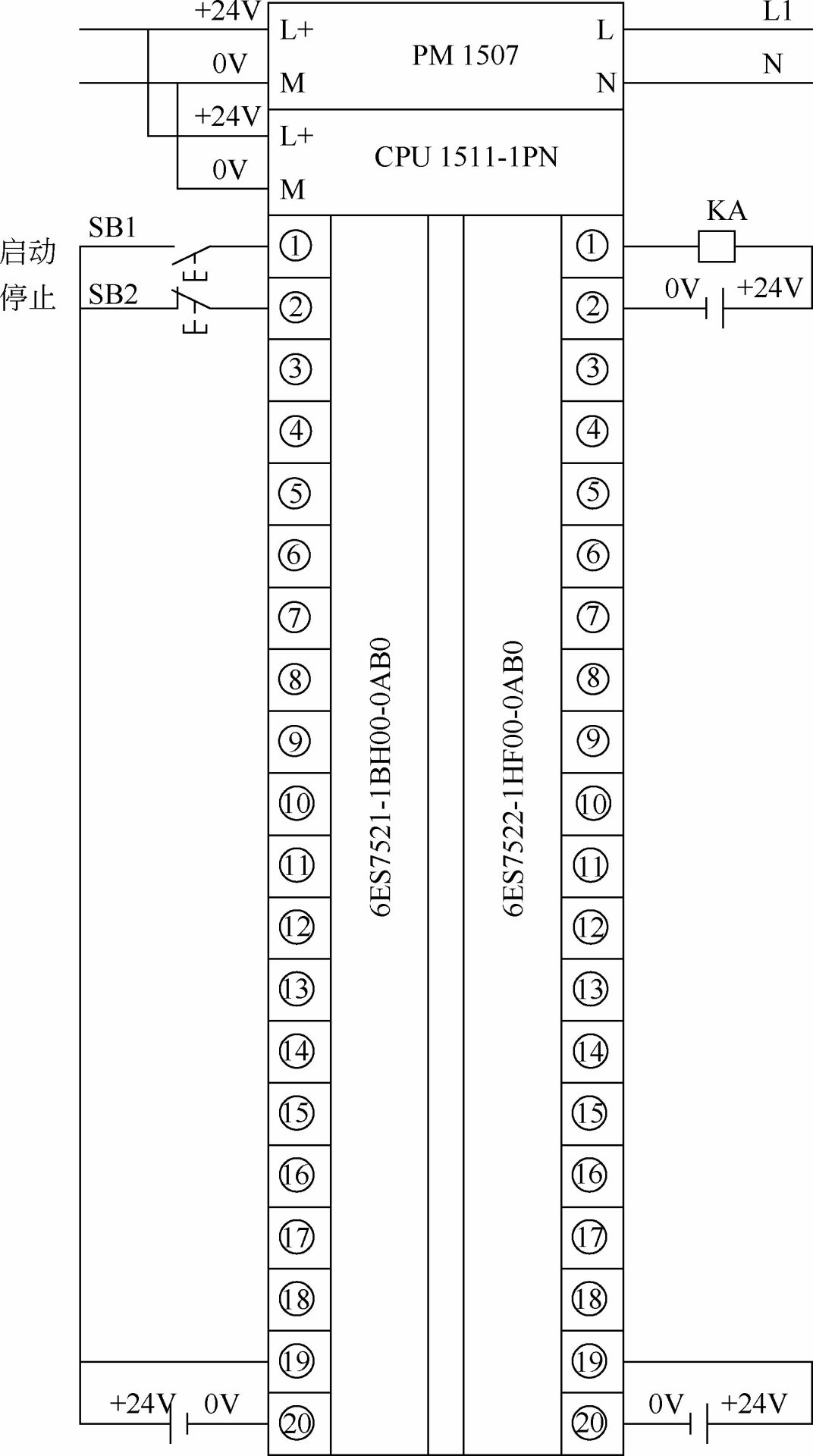

电气原理图如图3-80所示，根据此原理图，用TIA博途软件创建一个新项目，实现启停控制功能。此处用手机扫描二维码可观看视频“第一个完整的项目1”和“第一个完整的项目2”。

（1）新建项目

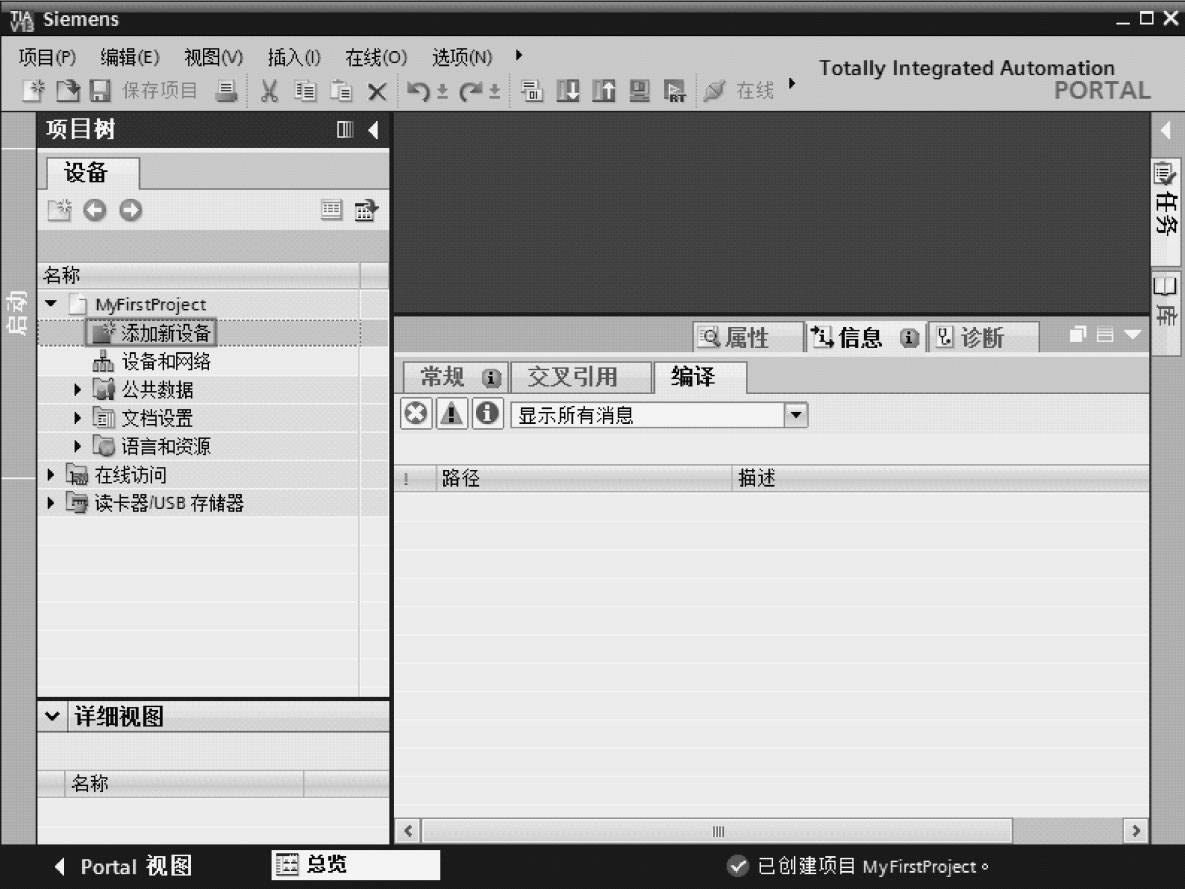

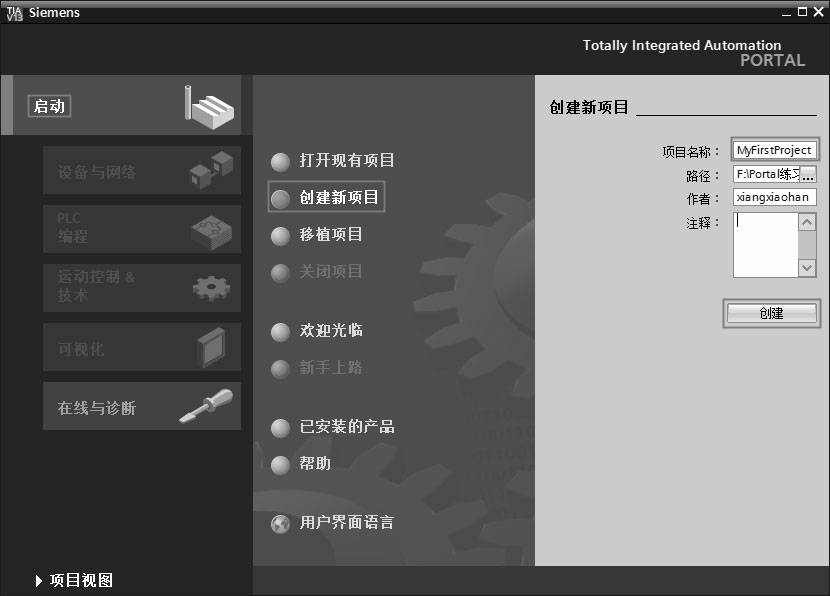

打开TIA博途软件，新建项目，命名为“MyFirstProject”，单击“创建”按钮，如图3-81所示，即可创建一个新项目，在弹出的视图中，单击“项目视图”按钮，即可切换到项目视图，如图3-82所示。

（2）添加新设备

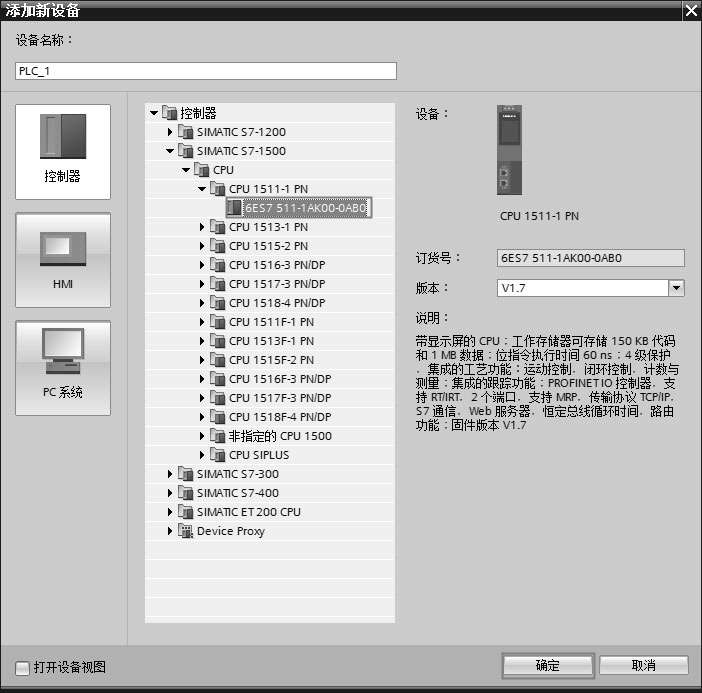

如图3-82所示，在项目视图的项目树中，双击“添加新设备”选项，弹出如图3-83所示的界面，选中要添加的CPU，本例为“6ES7 511-1AK00-0AB0”，单击“确定”按钮，CPU添加完成。

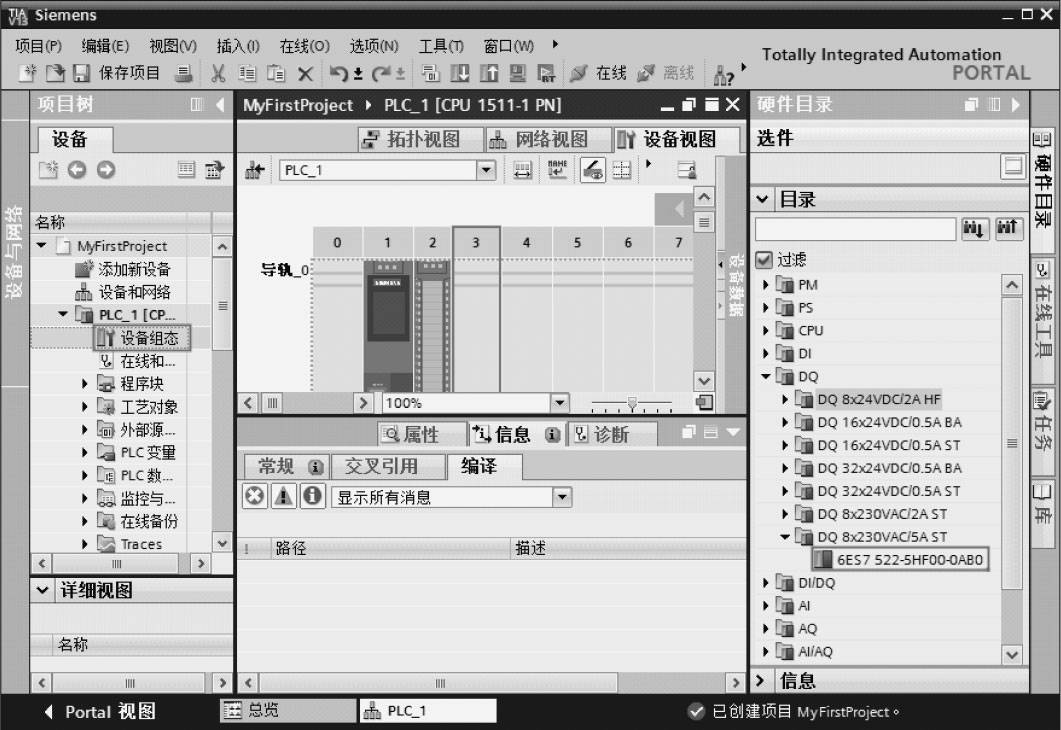

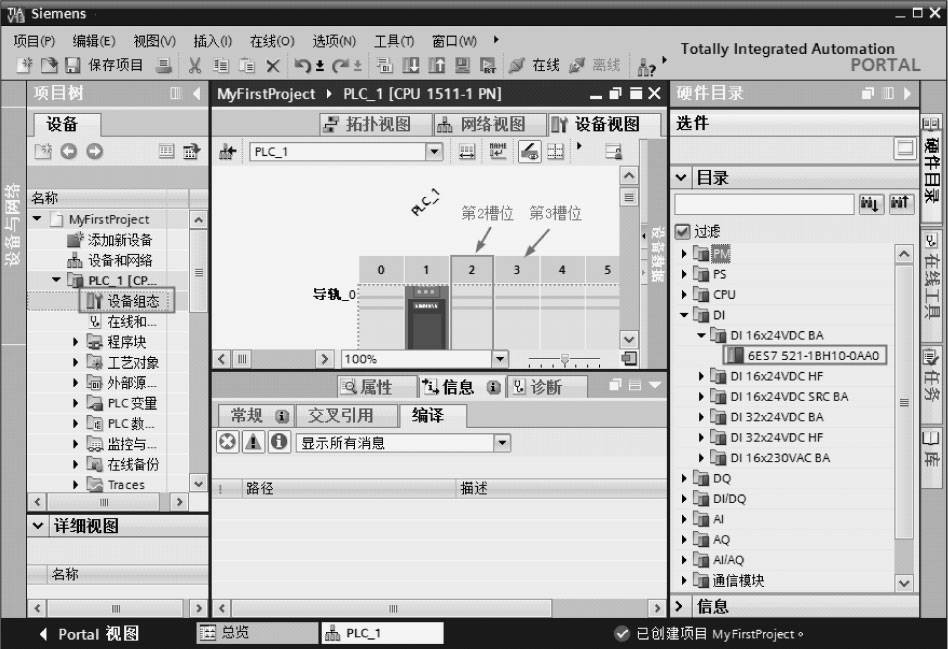

在项目视图中，选定项目树中的“设备组态”，再选中机架的第2槽位，展开最右侧的“硬件目录”，选中并双击“6ES7 521-1BH10-0AA0”，此模块会自动添加到机架的第2槽位，如图3-84所示。用同样的办法把DO模块“6ES7 522-5HF00-0AB0”添加到第3槽位，如图3-85所示。至此，硬件配置完成。

（3）输入程序

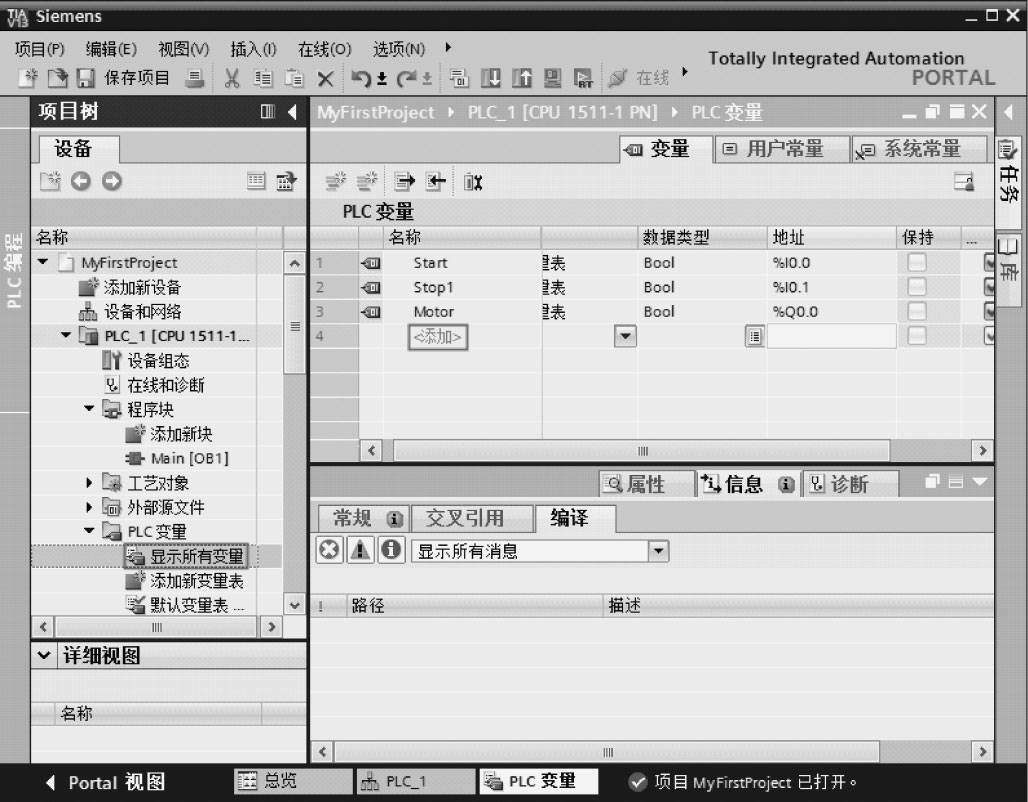

① 将符号名称与地址变量关联。在项目视图中，选定项目树中的“显示所有变量”，如图3-86所示，在项目视图的右上方有一个表格，单击“添加”按钮，先在表格的“名称”栏中输入“Start”，在“地址”栏中输入“I0.0”，这样，符号“Start”在寻址时，就代表“I0.0”。用同样的方法将“Stop1”和“I0.1”关联，将“Motor”和“Q0.0”关联。

② 打开主程序。如图3-86所示，双击项目树中“Main[OB1]”，打开主程序，如图3-87所示。

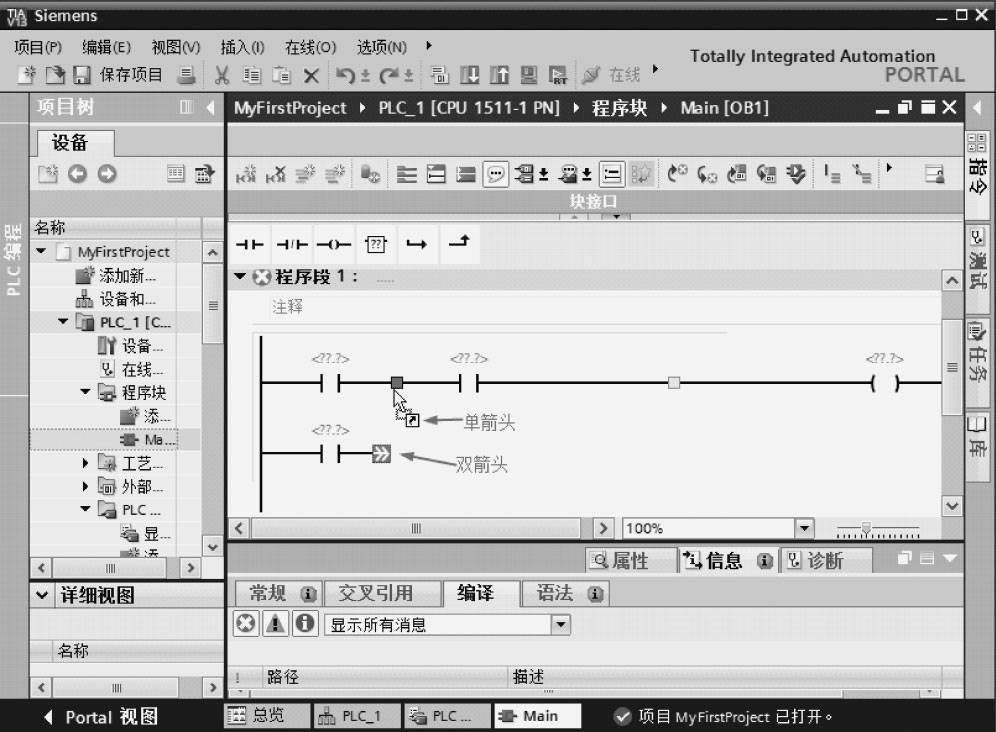

③ 输入输入触点和线圈。先把常用“工具栏”中的常开触点和线圈拖放到如图3-87所示的位置。用鼠标选中“双箭头”，按住鼠标左键不放，向上拖动鼠标，直到出现单箭头为止，松开鼠标。

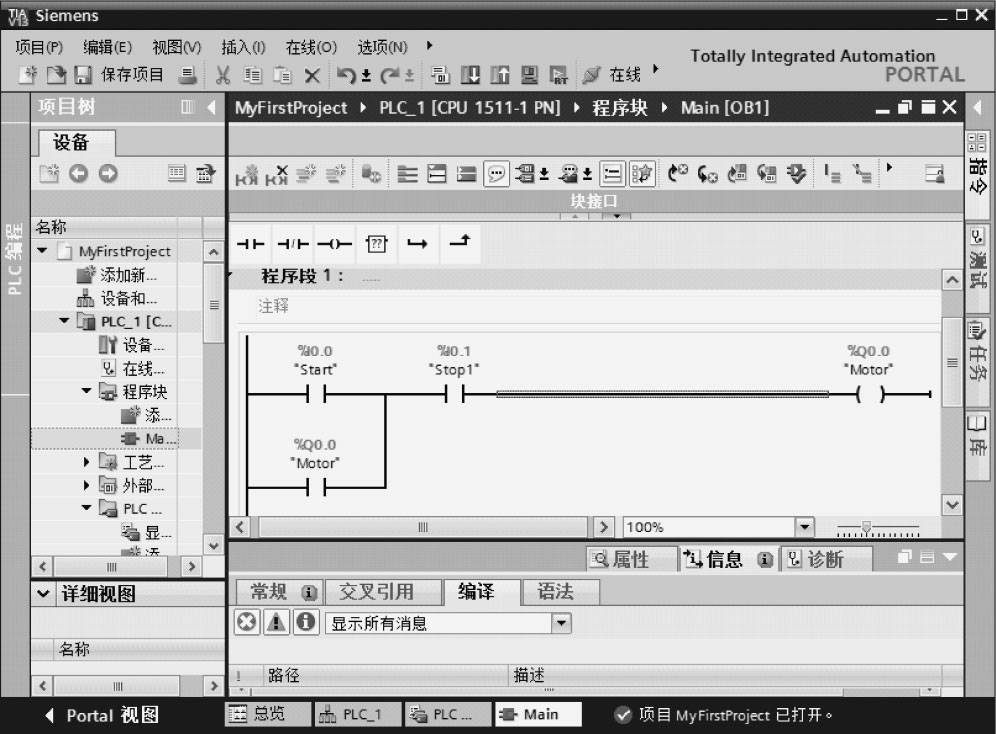

④ 输入地址。在如图3-87所示图中的红色问号处，输入对应的地址，梯形图的第一行分别输入：I0.0、I0.1和Q0.0，梯形图的第二行输入Q0.0，输入完成后，如图3-88所示。

⑤ 保存项目。在项目视图中，单击“保存项目”按钮 ，保存整个项目。

（4）下载项目

在项目视图中，单击“下载到设备”按钮 ，弹出如图3-89所示的界面，选择“PG/PC接口的类型”为“PN/IE”，选择“PG/PC接口”为“Intel(R) Ethernet…”。“PG/PC接口”是网卡的型号，不同的计算机可能不同，单击“开始搜索”按钮，TIA博途开始搜索可以连接的设备，搜索到设备显示如图3-90所示的界面，单击“下载”按钮，弹出如图3-91所示的界面。

如图3-91所示，把第一个“动作”选项修改为“全部接受”，单击“下载”按钮，弹出如图3-92所示的界面，单击“完成”按钮，下载完成。

（5）程序监视

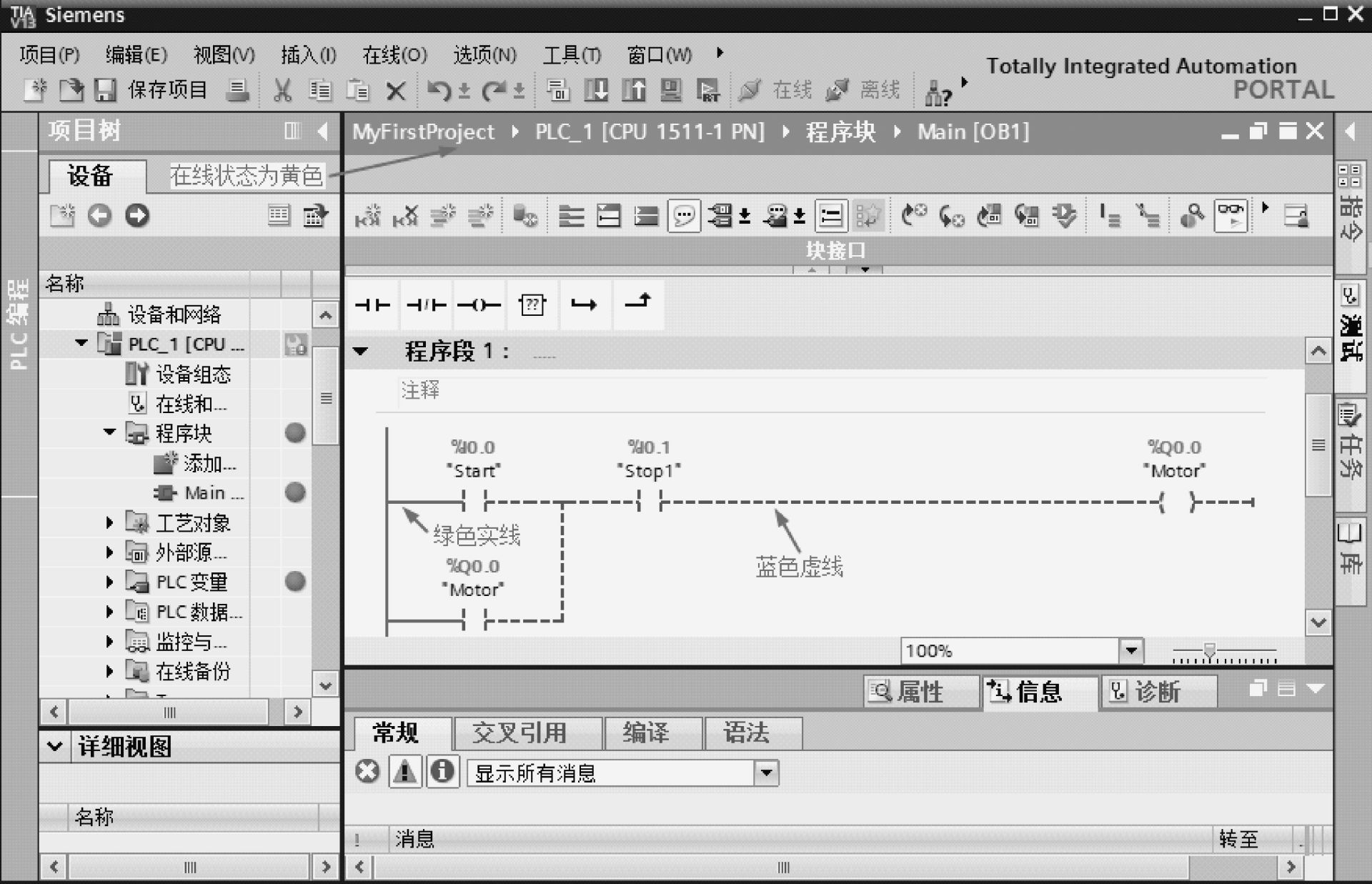

在项目视图中，单击“在线”按钮 ，如图3-93所示的标记处由灰色变为黄色，表明TIA博途软件与PLC或者仿真器处于在线状态。再单击工具栏中的“启用/禁用监视”按钮 ，可见：梯形图中连通的部分是绿色实线，而没有连通的部分是蓝色虚线。
