检修安全用具是指检修时应配置的、保护人身安全和防止误入带电间隔以及防止误操作的安全用具。

检修安全用具除包括基本绝缘安全用具和辅助绝缘安全用外，还有临时接地线、标示牌、安全带、脚扣、临时遮栏、安全灯等。

一、对临时接地线的使用要求

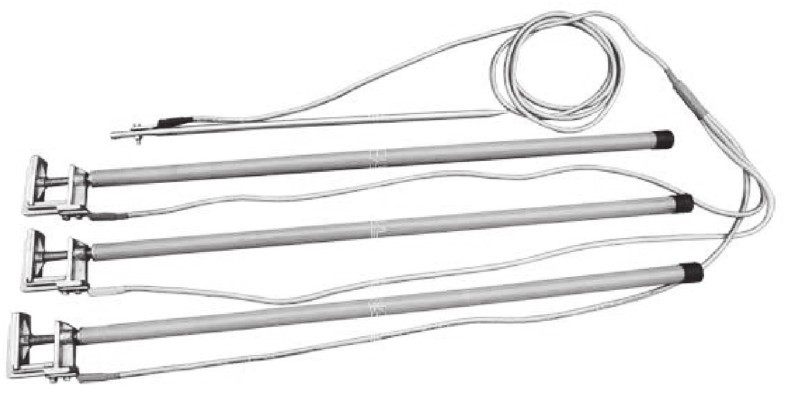

①临时接地线应使用多股软裸铜线，截面不小于25mm ² ， 如图2-16所示（现在市场供应的临时接地线，有一种在导线外加无色透明塑料绝缘，其目的是保护软铜导线不易断线，不散股，可视为裸线）。

②临时接地线无背花，无死扣。

③接地线与接地棒的连接应牢固，无松动现象。

④接地棒绝缘部分无裂缝，完整无损。

⑤接地线卡子或线夹与软铜线的连接应牢固，无松动现象。

二、挂、拆临时接地线的要求

挂临时接地线应由值班员在有人监护的情况下，按操作票指定的地点进行操作。在临时接地线上及其存放位置上均应编号，挂临时接地线还应按指定的编号使用。

装设临时接地线的实际操作及安全注意事项如下：

①装设时，应先将接地端可靠接地，当验电设备或线路确无电压后，立即将临时接地线的另一端（导体端）接在设备或线路的导电部分上，此时设备或线路已接地并三相短路。

②装设临时接地线必须先接接地端，后接导体端；拆的顺序与此相反。装、拆临时接地线时应使用绝缘棒或戴绝缘手套。

③对于可能送电至停电设备或线路的各方面或停电设备可能产生感应电压的，都要装设临时接地线。

④分段母线在断路器或隔离开关断开时，各段应分别验电并接地之后方可进行检修。降压变电所全部停电时，应将各个可能来电侧的部位装设临时接地线。

⑤在室内配电装置上，临时接地线应装在未涂相色漆的地方。

⑥临时接地线应挂在工作地点可以看见的地方。

⑦临时接地线与检修的设备或线路之间不应连接有断路器或熔断器。

⑧带有电容的设备或电缆线路，在装设临时接地线之前，应先放电。

⑨同杆架设的多层电力线路装设临时的接地线时，应先装低压，后装高压；先装下层，后装上层；先装“地”，后装“火”；拆的顺序则相反。

⑩装、拆临时接地线工作必须由两人进行，若变电所为单人值班时，只允许使用接地线隔离开关接地；

装设了临时接地线的线路，还必须在开关的操作手柄上挂“已接地”标志牌。

三、挂、拆接地线操作必须使用操作票的原因

挂接一组接地线的操作项目有两项，即在××设备上验电应无电；在××设备上挂接地线。拆接地线的操作项目为一项，即拆除××设备的接地线。但都必须使用操作票。

因为此项操作是一项关系到人身安全的操作，所以要谨慎进行，其中特别是挂接地线的操作，如发生错误，就要发生带电挂接地线，造成操作电工触电或烧伤以及电气设备的损坏事故。误拆除接地线的危害也不小，当停电设备进行检修工作还未结束，工作地点两端导线没有挂地线，这时，如线路突然来电，检修人员就会触电伤亡。所以无论是挂接地线还是拆除接地线操作必须使用操作票。

四、挂接地线时，先接接地端，后接导线端的原因

挂接或拆除接地线的操作顺序千万不可颠倒，否则将危及操作人员的人身安全，甚至造成人身触电事故。挂接地线时，如先将地线的短路线挂接在导体上，即先接导线端，此时若线路带电（包括感应电压），操作电工的身体上也会带电，这样将危及操作电工的人身安全。拆地线时，如先将接地线的接地端拆开，还未拆下接地线的短路线，这时，若线路突然来电（包括感应电压），操作电工的身体上就会带电，人体上有电流通过，将危及操作人员的人身安全。

五、标示牌的使用

标示牌用来警告工作人员不得接近设备的带电部分或禁止操作设备，指示工作人员何处可以工作及提醒工作时必须注意的其他安全事项。标示牌有四类七种，按其性质分类如下。

（1）禁止类　有“禁止合闸，有人工作！”和“禁止合闸，线路有人工作！”。

“禁止合闸有人工作”尺寸200mm×100mm或80mm×50mm。白底红字。标示牌应悬挂在一经合闸即可送电到施工的断路器设备和隔离开关的操作手柄上（检修设备挂此牌）。

“禁止合闸有人工作”尺寸200mm×100mm或80mm×50mm。红底白字。标示牌应悬挂在一经合闸即可送电到施工的断路器设备和隔离开关的操作手柄上（检修线路挂此牌）。

（2）警告类　有“止步，高压危险！”和“禁止攀登，高压危险！”。

“禁止攀登，高压危险”尺寸200mm×250mm。白底红字，中间有红色危险标志。标示牌悬挂在：

工作人员上下的铁架邻近可能上下的另外铁架上；

运行中变压器的梯子上；

输电线路的铁塔上；

室外高压变压器台支柱杆上。

“止步，高压危险”尺寸200mm×250mm。白底红字，中间有红色危险标志。标示牌悬挂在：

工作地点邻近带电设备的遮栏、横梁上；

室外工作地点的围栏上；

室外电气设备的架构上；

禁止通行的过道上；

高压试验地点。

（3）准许类　有“在此工作”和“由此上下”。

“在此工作”尺寸250mm×250mm。绿底中有直径210mm的白圈，圈中黑字分为两行。标示牌应悬挂在室内和室外允许工作的地点或施工设备上。

“从此上下”尺寸250mm×250mm。绿底中有直径210mm白圈，圈中黑字分为两行。标示牌应悬挂在允许工作人员上下的铁架、梯子上。

（4）提醒类　有“已接地”。

“已接地”尺寸240mm×130mm。绿底黑字。标示牌应悬挂在已接接地线的隔离开关操作手柄上。

常用的标示牌分为四类七种。除此以外，还有一些悬挂在特定地点的标示牌，如“禁止推入，有人工作”、“有电危险，请勿靠近”等。

六、标示牌的用法及悬挂有关规定

禁止类标示牌悬挂在“一经合闸即可送电到施工设备或施工线路的断路器和隔离开关的操作手柄上”。

警告类标示牌悬挂在以下场所：

①禁止通行的过道上或门上；

②工作地点邻近带电设备的围栏上；

③在室外构架上工作时，挂在工作地点邻近带电设备的横梁上；

④已装设的临时遮栏上；

⑤进行高压试验的地点附近。

准许类标示牌悬挂在以下所处：

①室外和室内工作地点或施工设备上；

②供工作人员上、下的铁架、梯子上。

提醒类标示牌悬挂在“已接地线的隔离开关的操作手柄上”。

标示牌悬挂数量规定如下：

①禁止类标示牌的悬挂数量应与参加工作的班组数相同；

②提醒类标示牌的悬挂数量应与装设接地线的组数相同；

③警告类和准许类标示牌的悬挂数量，可视现场情况适量悬挂。

七、室外停电检修设备与室内停电检修设备使用临时遮栏的要求

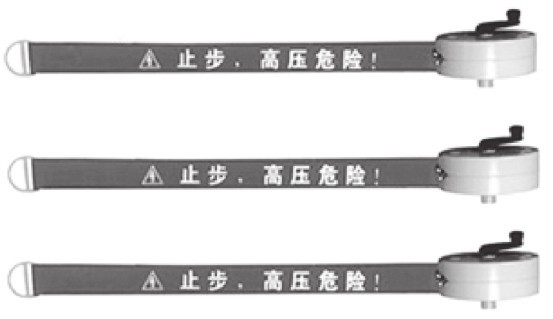

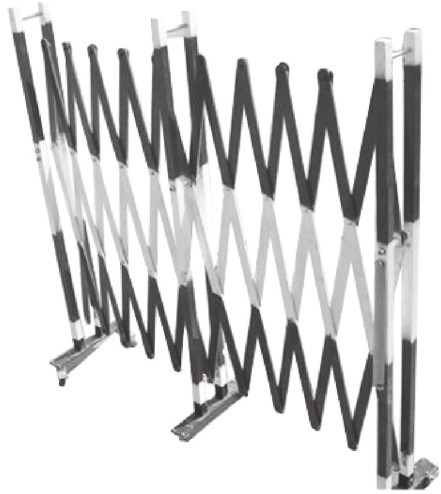

遮栏的作用是限制工作人员的活动范围，以防止工作人员在工作中造成对带电设备的危险接近，造成工作人员发生触电事故。因此，当进行停电工作时，如对带电部分的安全距离小于10kV为0.7m时，应在工作地点和带电部分之间装设临时性遮栏。实际上，检修工作范围大于0.7m以上时，一般现场也设置临时遮栏，这时所设的遮栏的作用是防止检修人员随便走动，以致走错位置，或外人进入，接近带电设备，避免触电事故的发生。临时遮拦有伸缩式的，如图2-17所示，安全警戒围绳如图2-18所示。

室内与室外停电检修设备使用临时遮栏的差别如下。

（1）室内 用临时遮栏将带电运行设备围起，在遮栏上挂标示牌，牌面向外。配电屏后面的设备检修，应将检修的屏后网状遮栏门或铁板门打开，其余带电运行的盘应关好，加锁。

配电屏后面应有铁板门或网状遮栏门，无门时，应在左右两侧屏安装临时遮栏。

（2）室外 用临时遮栏将停电检修设备围起（但应留出检修通道）。在遮栏上挂标示牌，牌面向内。

八、安全灯的使用

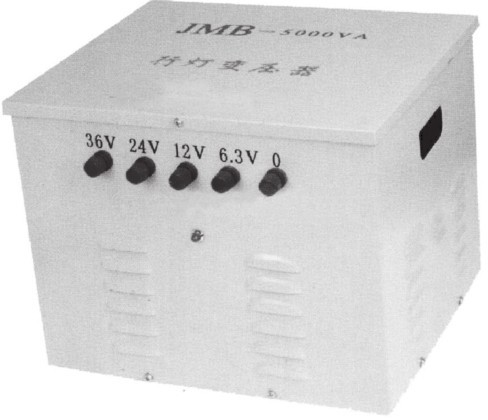

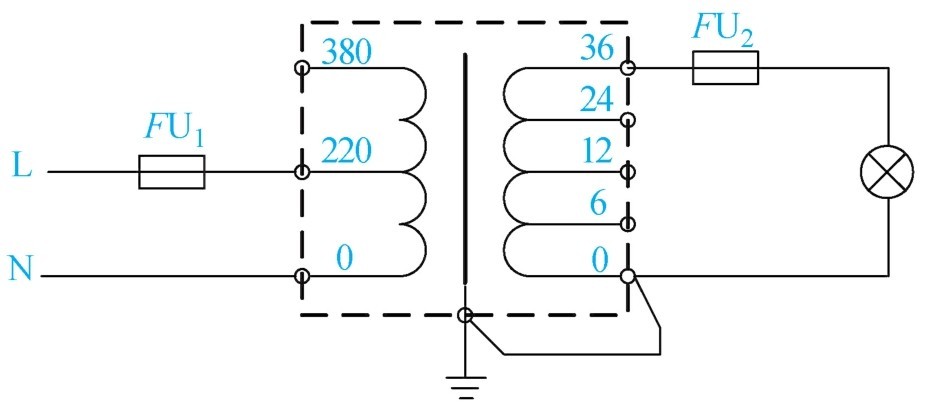

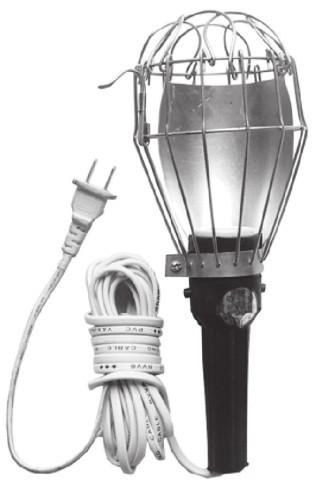

安全灯也称为行灯，它由安全灯变压器（图2-19）和手携行灯（图2-20）组成，安全灯变压器的接线如图2-21所示。

下列工作场所应使用行灯：

①一般场所工作，手携行灯的局部照明，采用36V；

②工作面狭窄、特别潮湿的场所和金属容器中，应采用12V或以下电压。

行灯变压器的安装要求：

①变压器应具有加强绝缘结构；

②变压器二次边保持独立，既不接地，也不接零，更不接其他用电设备；

③当变压器不具备加强绝缘结构时，其二次侧的一端应接地（接零）；

④一、二次侧应分开敷设，一次侧应采用护套三芯软铜线，长度不宜超过3m，二次侧应采用不小于0.75mm ² 的软铜线或护套软线；

⑤一、二次侧均应装短路保护；

⑥不宜将变压器带入金属容器中使用。

⑦绝缘电阻应符合：

●一次与二次侧之间，不低于5MΩ；

●一次、二次侧分别对外壳不低于7MΩ；

●普通绝缘的变压器，上述各部位绝缘电阻均不应低于0.5MΩ。

⑧行灯应有完整的保护网，应有耐热、耐湿的绝缘手柄。

九、脚扣的使用

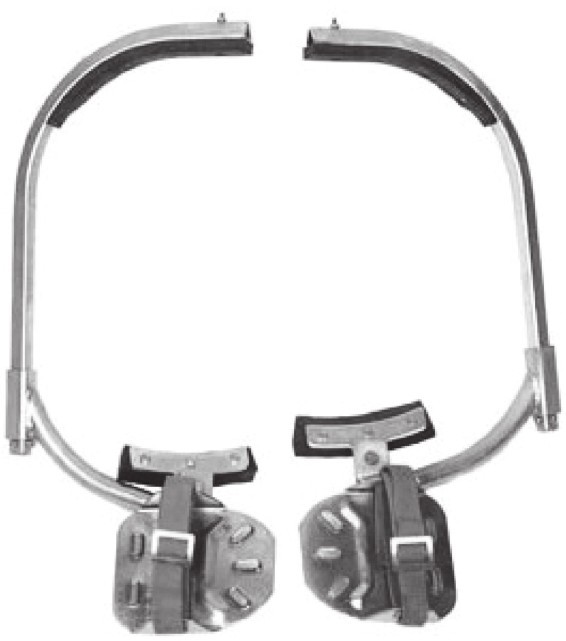

脚扣是一种套在鞋上爬电线杆用的一种弧形铁制工具，如图2-22所示。它利用杠杆作用，借助人体自身重量，使另一侧紧扣在电线杆上，产生较大的摩擦力，从而使人易于攀登，供电力系统、邮电通信和广播电视系统等行业使用。

用脚扣登高时，臀部要往后拉，尽量远离水泥杆，两手臂要伸直，用两手掌一上一下抱（托）着水泥杆，使整个身体成为弓形，两腿和水泥杆保持较大夹角，手脚上下交替往上爬。这样就不至于滑下来。初次上杆时往往会用两个手臂去抱水泥杆，臀部靠近水泥杆，身体直挺挺的，和水泥杆呈平行状态，这样脚扣就扣不住水泥杆，很容易滑下来。

在到达作业位置以后，臀部仍然要往后拉、两腿也仍然要和水泥杆保持较大的夹角，保险带要兜住臀部稍上一点儿，不能兜在腰部，以利身体后倾，和水泥杆至少（始终）保持30°以上夹角，就不会滑下来。

（1）使用脚扣的注意事项

①经常检查是否完好，勿使其过于滑钝和锋利，脚扣带必须坚韧耐用；脚扣登板与钩处必须铆固。

②脚扣的大小要适合电杆的粗细，切勿因不适合用而把脚扣扩大、窝小，以防折断。

③脚扣上的胶管和胶垫根应保持完整，破裂露出胶里线时应予更换。

④搭脚扣板的勾、绳、板必须确保完好，方可使用。

（2）脚扣试检办法

①把脚扣卡在离地面30cm左右电线杆上，一脚悬起，一脚用最大力量猛踩。

②在脚板中心采用悬空吊物200kg，若无任何受损变形迹象，方能使用。

十、安全带的使用

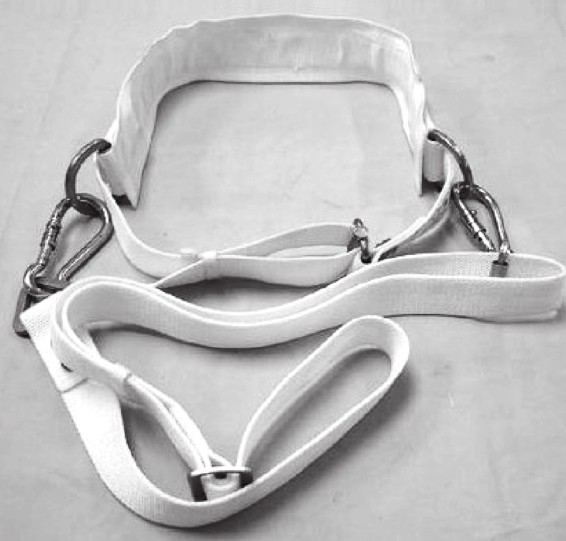

安全带是电工登高作业时必配的安全用具，如图2-23所示，规定在1.5m以上的平台使用或外悬空时使用安全带。

登杆使用的安全带应符合下列规定。

①安全带应无腐朽、脆裂、老化、断股现象，金属部位应无锈蚀，金属钩环应坚固、无损裂，带上的眼孔应无豁裂及严重磨损。

②安全带上的钩环应有保险闭锁装置，且应转动灵活、无阻无卡，操作方便，安全可靠。

③安全带使用时，应扎在臀部而不应扎在腰部。

④登杆后，安全带应拴在紧固可靠之处，禁止系在横担、拉板、杆顶、锋利部位以及即要撤换的部位或部件上。

⑤安全带拴好后，首先将钩环扣好并将保险装置闭锁，才能作业。登上杆后的全部作业都不允许将安全带解开。

十一、安全帽正确使用

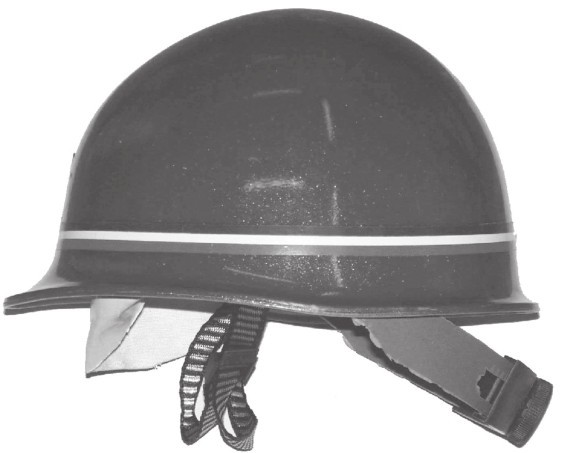

安全帽如图2-24所示，作为一种个人头部防护用品，能有效地防止和减轻工人在生产作业中遭受坠落物体和自坠落时对人体头部的伤害，它广泛地适用于建筑、冶金、矿山、化工、电力、交通等行业。实践证明，选购、佩戴性能优良的安全帽，能够真正起到对人体头部的防护作用。

①使用之前应检查安全帽的外观是否有裂纹、碰伤痕及凸凹不平、磨损，帽衬是否完整，帽衬的结构是否处于正常状态，安全帽上如存在影响其性能的明显缺陷就应及时报废，以免影响防护作用。

②使用者不能随意在安全帽上拆卸或添加附件，以免影响其原有的防护性能。

③使用者不能随意调节帽衬的尺寸，这会直接影响安全帽的防护性能，落物冲击一旦发生，安全帽会因佩戴不牢而脱出，或因冲击后触顶，直接伤害佩戴者。

④佩戴者在使用时一定要将安全帽戴正、戴牢，不能晃动，要系紧下颚带，调节好后箍，以防安全帽脱落。

⑤不能私自在安全帽上打孔，不要随意碰撞安全帽，不要将安全帽当板凳坐，以免影响其强度。

⑥经受过一次冲击或做过试验的安全帽应作废，不能再次使用。

⑦安全帽不能在有酸、碱或化学试剂污染的环境中存放，不能放置在高温、日晒或潮湿的场所中，以免其老化变质。

⑧应注意在有效期内使用安全帽。
