划线是在工件上画出需要加工的界限，以保证工件形状和位置的正确，并作为下一道工序的加工依据。划线所需的基本工具有钢尺、直角尺、划规、划针等。

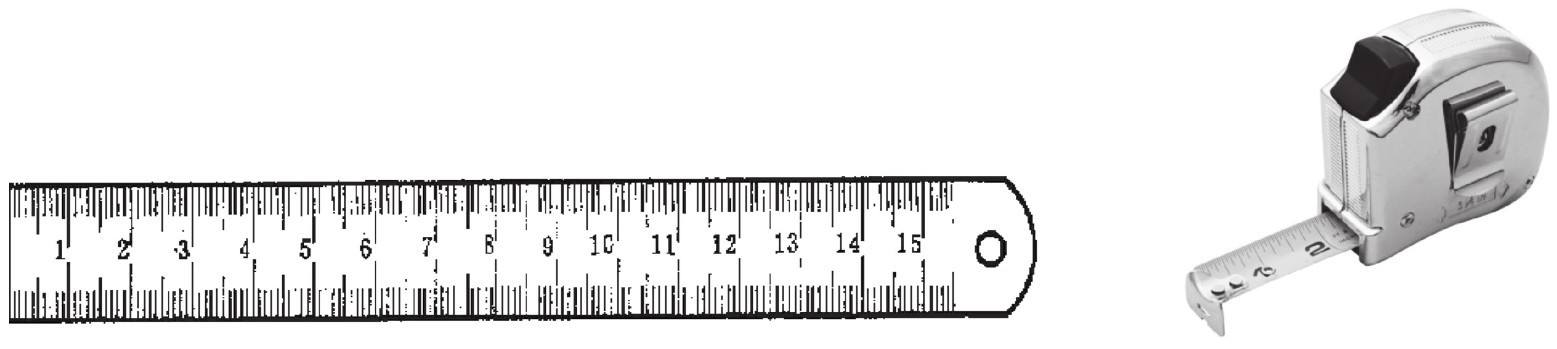

（1）钢尺（卷尺） （图3-1）　是用作量具和划线时的导向工具，钢直尺用于测量零件的长度尺寸，它的测量结果不太准确。这是由于钢直尺的刻线间距为1mm，而刻线本身的宽度就有0.1～0.2mm，所以测量时读数误差比较大，只能读出毫米数，即它的最小读数值为1mm，比1mm小的数值，只能估计而得。

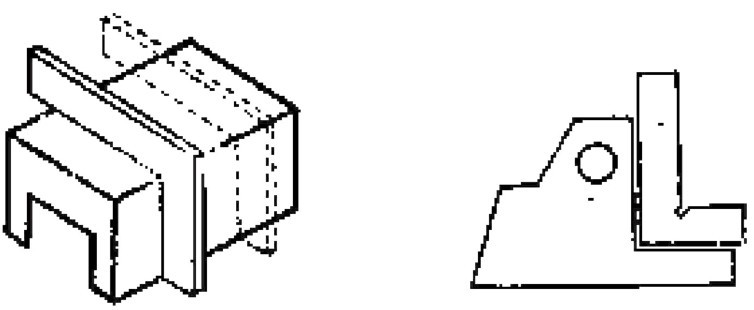

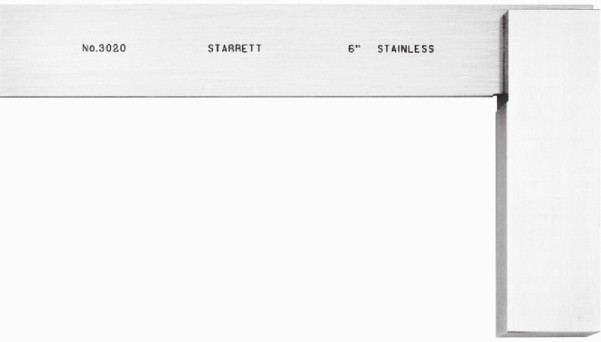

（2）直角尺 （图3-2）　是划线的导向工具，最常用的是一种有靠边的直角尺。使用时，将直角尺放在被测工件的工作面上，用光隙法来检查被测工件的角度是否正确，检验工件外角时，必须使直角尺的内边与被测工件接触。检验内角时，则使直角尺的外边与被测工件接触，如图3-3所示。

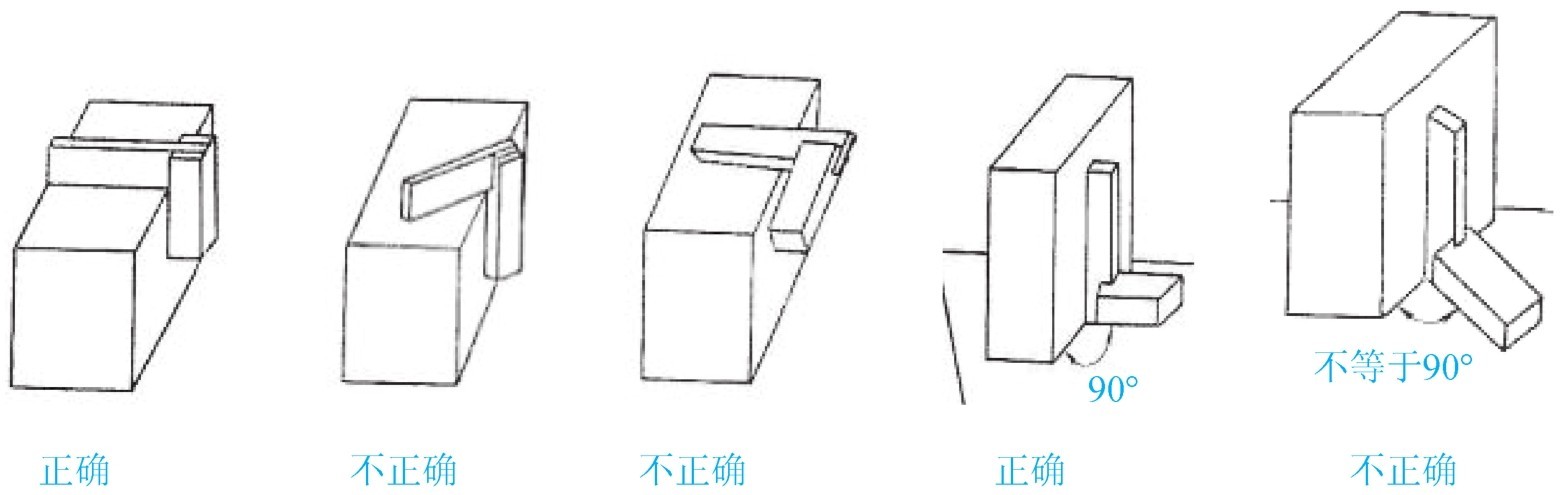

测量时，应注意直角尺的测量位置，不得倾斜，在使用和放置工件边较大的直角尺时，应注意防止弯曲变形， 如图3-4所示

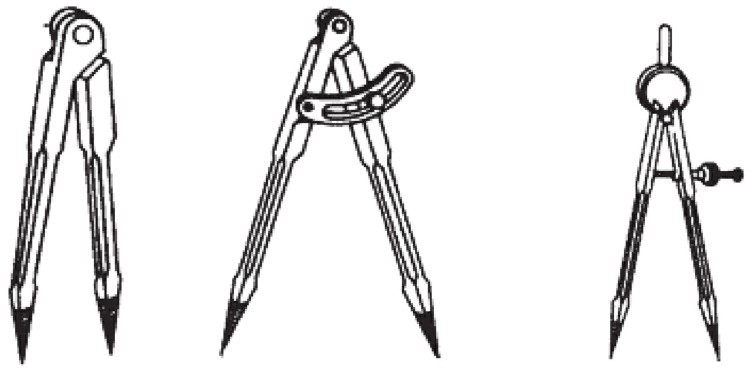

（3）划规 （图3-5）　用作划圆、等分角或线段以及量取尺寸等工作，常用的划规在使用时对置于中心的脚应施加较重的压力，以免圆心移动，两脚要交替使用，以防止日久两脚长短不齐。

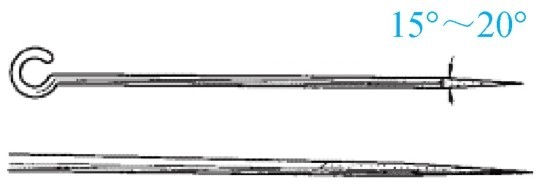

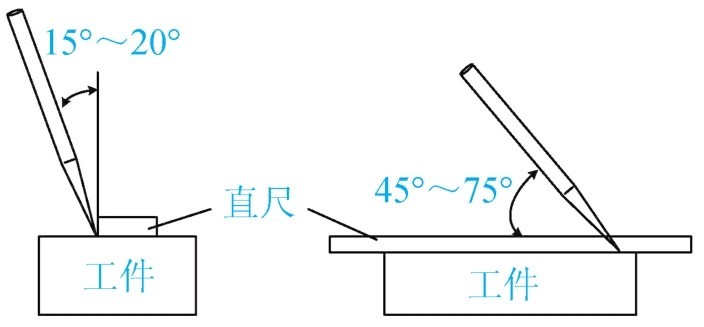

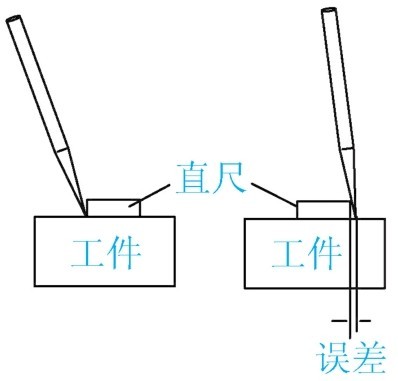

（4）划针 （图3-6）　是直接在工件上划出线条的工具，尖头应锋利，需淬火致硬。划线时钢尺应靠紧工件，针尖紧贴钢尺边缘，如图3-7所示，针杆向外倾斜15°～20°，朝划线的方向倾斜45°～75°，如图3-8所示。
