十一、导线与接线端的连接 |
1.接线盒内的导线处理

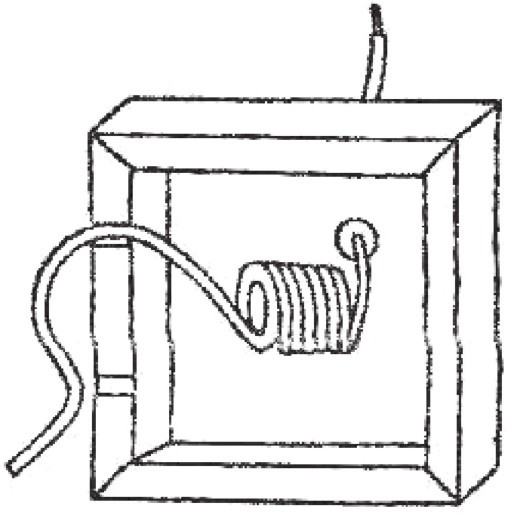

接线盒内的导线应留有一定余量，便于再次剥削线头，否则线头断裂后将无法再与接线端连接，留出的线头应盘绕成弹簧状（图3-52），使之安装开关面板时接线端不会因受力而松动。
图3-52 接线盒内的导线处理
2.针型孔接线端的连接

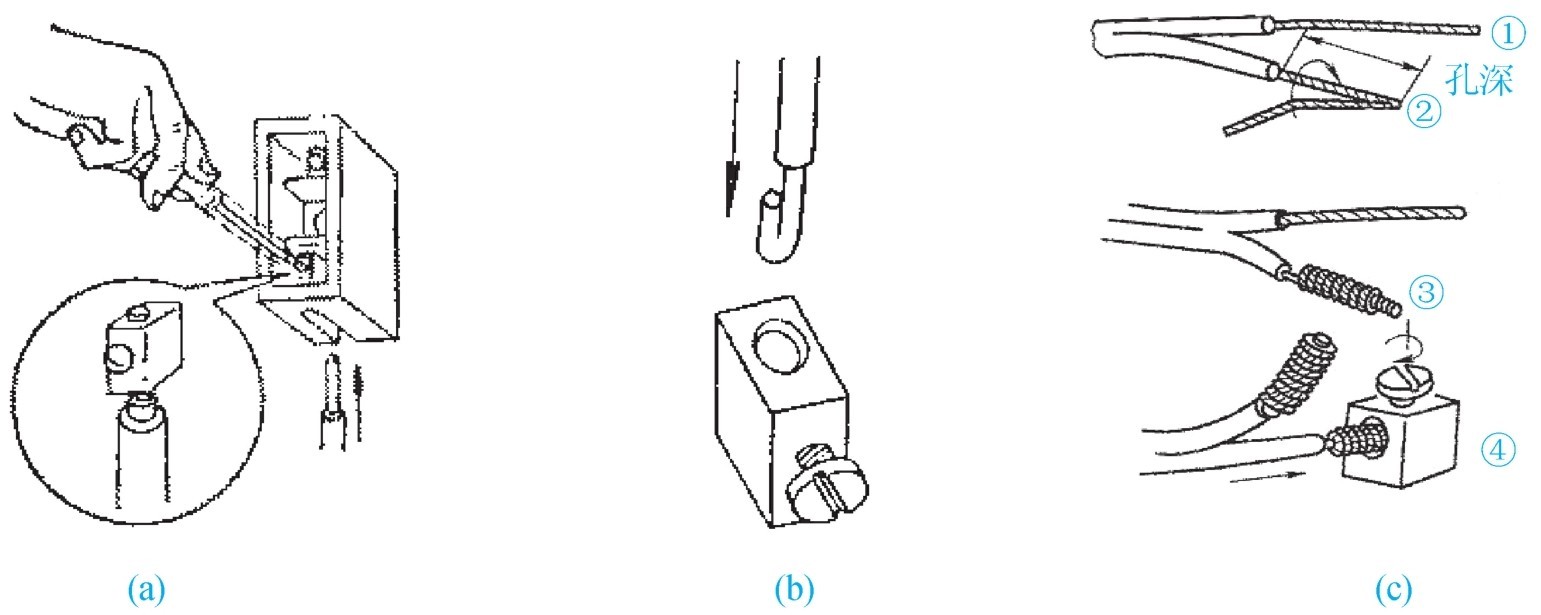

（1）将导线端头绝缘削去，使线芯的长度稍长于压线孔的深度，将线芯插入压接孔内拧紧螺钉即可，如图3-53（a）、（b）所示。
图3-53 针型孔接线端的连接
（2）若压线孔是两个压紧螺钉的，应先拧紧外侧螺钉，再拧紧内侧螺钉，两个螺钉的压紧程度应一致。
（3）导线截面较小时，应先将线芯弯折成双股后再插入压线孔压紧，如图3-53（c）所示。
①剖削绝缘层，将软线拧紧。
②按接线孔深度回折线芯，呈并列状态。
③将折回的线头按顺时针方向紧密缠绕。
④缠绕到线芯头剪去余端，钳平毛刺，插入接线孔拧紧螺钉。
（4）对多股软线应先将线芯拧紧，弯曲回来自身缠绕几圈再插入孔中压紧。如果孔径较大时，可选用一根合适的导线在拧紧的线头上缠绕一层后，在进行压紧。
（5）导线的绝缘层应与接线端保持适当的距离，切不可相离得太远，使线芯裸露过多；也不可把绝缘层插入接线端内；更不应把螺丝压在绝缘层上。

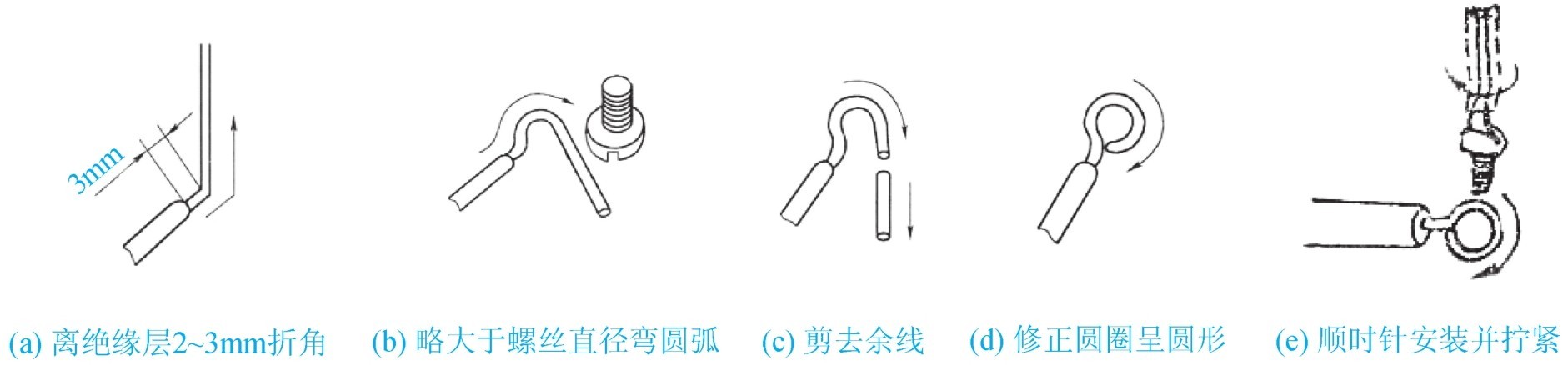

3.导线用螺钉压接法（图3-54）
图3-54 导线用螺钉压接法
①小截面的单股导线用螺钉压接在接线端时必须把线头盘整圆圈形似一个羊眼圈再连接，弯曲方向应与螺钉的拧紧方向一致，圆圈的内径不可太大或太小，以防拧紧螺钉时散开，当螺母较小时，应加平垫圈。
②压接时不可压住绝缘层，有弹簧垫时以弹簧垫压平为度。

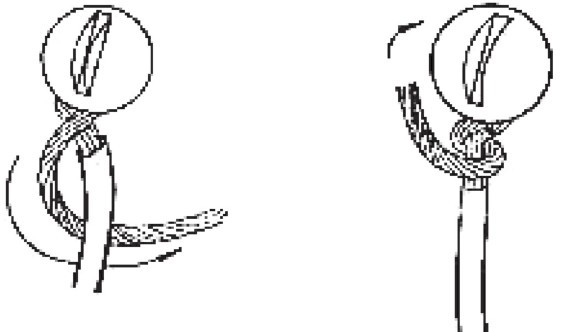

4.软线与接线端的连接（图3-55）
图3-55 软线与接线端的连接
软线线头与接线端子连接时，不允许有线芯松散和外露的现象，在平压式接线端上连接时，按如图3-55所示的方法进行连接，以保证连接牢固。
较大截面的导线与平压式接线端连接时，线头必须使用接线端子（俗称接线鼻子），线头与接线端子要连接牢固，然后再由接线端子与接线端连接。

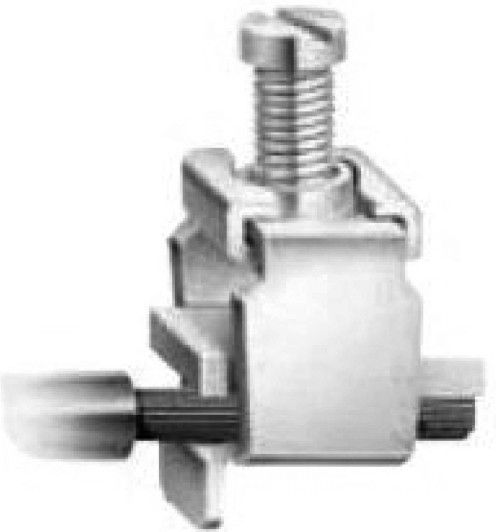

5.导线板连接端子（图3-56）
图3-56 导线板连接端子
①将导线端头绝缘削去，使线芯的长度稍长于压线孔的深度，将线芯插入压接孔内，拧紧螺钉即可。
②一个接线孔内压接两条线时，应先用压接头将线头压接在一起后再与端子连接，以防线芯相互支撑造成接触面不够，使用时间一长接点就过热的事故。
6.导线压接接线端法

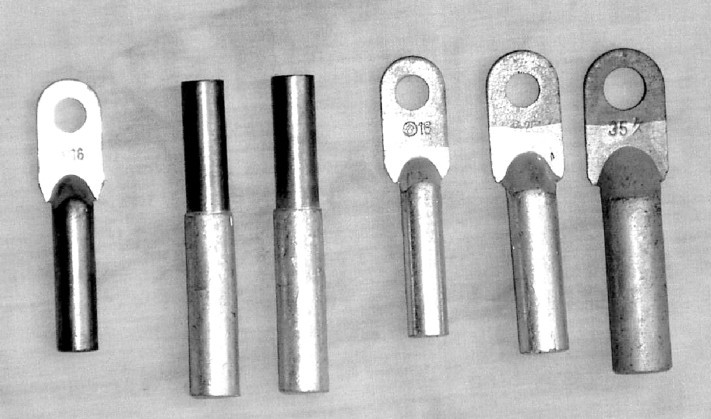

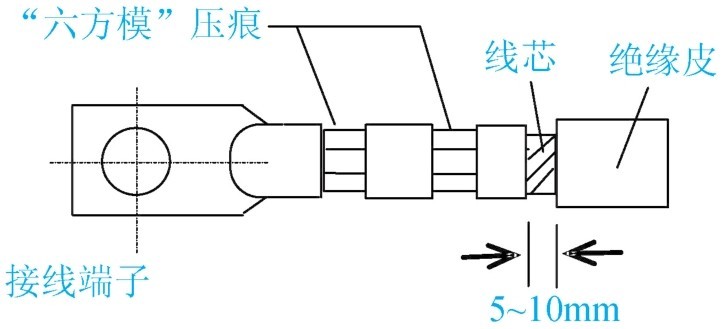

导线的压接是利用专用的连接套管或接线鼻子将导线连接的方法，连接套管有铜管（用于铜导线的连接）、铝管（用于铝导线的连接）、铜铝过渡管（用于铜、铝的连接），常见的连接管如图3-57所示，使用时选用与导线截面相当的接线端子，清除接线端子内和线头表面的氧化层，导线插入接线端子内，绝缘层与端子之间应留有5～10mm的裸线，以便恢复绝缘，然后用压接钳进行压接，压接时应使用同截面的“六方模”。导线压接接线鼻子如图3-58所示。
图3-57 常用的连接管
图3-58 导线压接接线鼻子

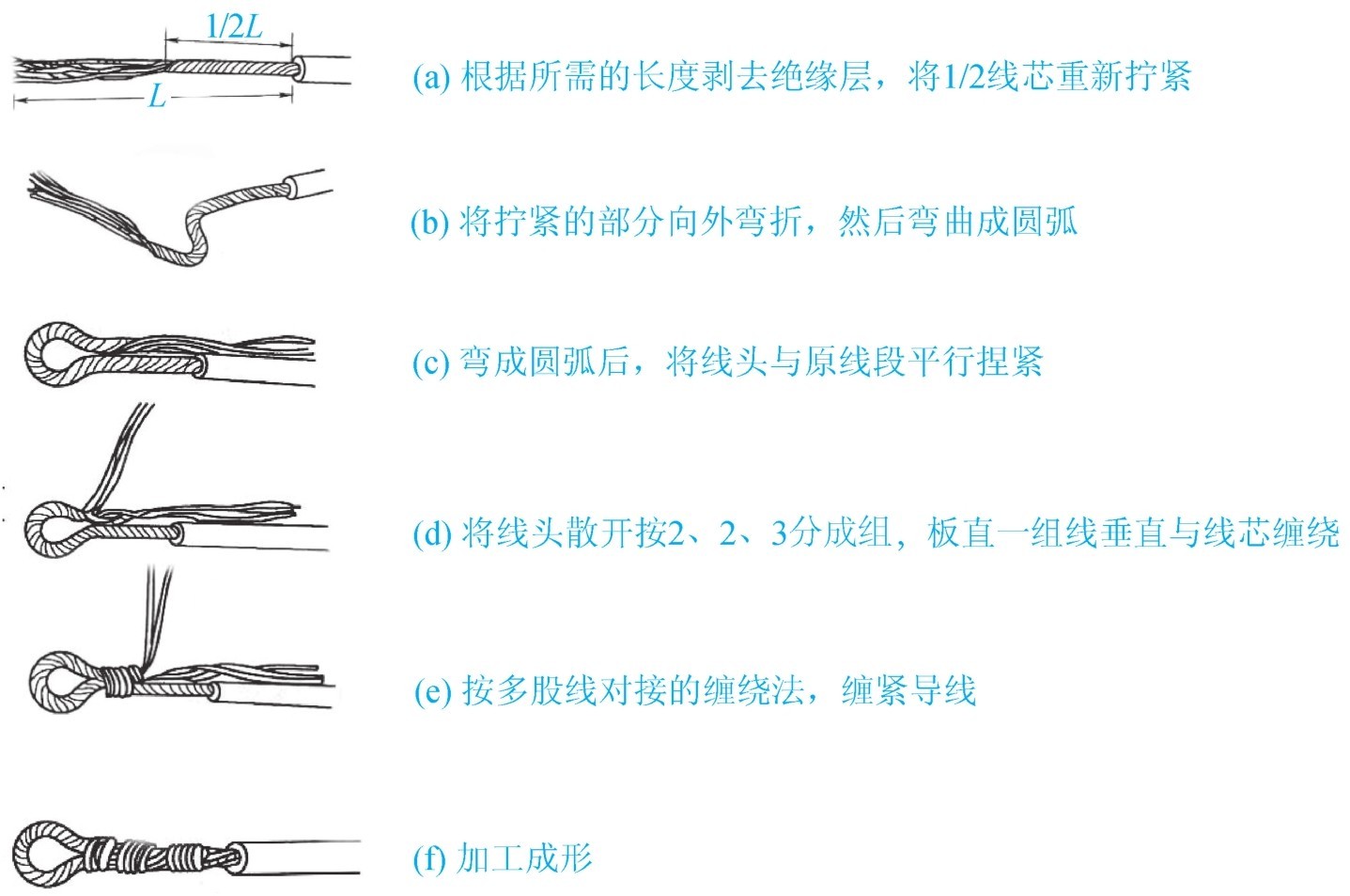

7.多股导线盘压接法（图3-59）
图3-59 多股导线盘压接法
8.瓦型垫接线端子

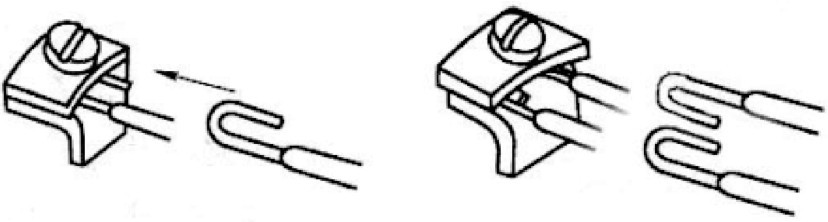

将除去绝缘层的线芯弯成U形，将其卡入瓦型垫进行压接，如果是两个线头，应将两个线头都弯成U形，对头重合后卡入瓦型垫内压接，如图3-60所示。
图3-60 瓦型垫接线端子
9.并沟线夹接线

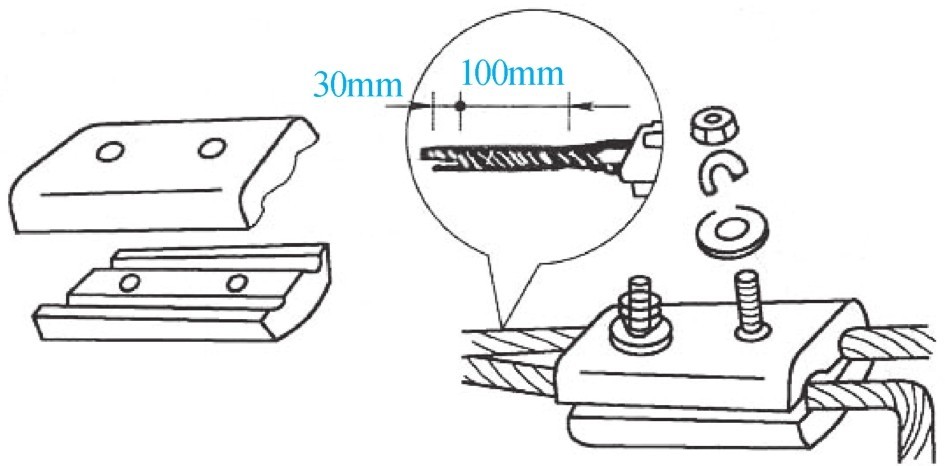

并沟线夹主要应用于架空铝绞线的连接，连接前应先用钢丝刷将导线表面和线夹沟槽打磨干净，导线放入沟槽内，两个夹板用螺丝拧紧即可，如图3-61所示。
图3-61 并沟线夹接线
1.绝缘包扎
导线绝缘层破损或导线连接后都要包扎绝缘胶布，这是恢复导线的绝缘，包扎好的绝缘层的绝缘强度不应低于原有的导线绝缘，包扎用的绝缘材料一般有黑胶布、塑料带和涤纶薄膜带，通常选用宽度为20mm，这样缠绕时比较方便。
包扎绝缘时应注意以下几点。
①当包扎电压为380V的线路导线绝缘时，应先用塑料带紧缠绕2层，再用黑胶布缠绕2层。
②包扎绝缘带时不能马虎工作，更不允许漏出线芯，以免造成事故。
③包扎时绝缘带要拉紧，缠绕紧密、结实，并粘接在一起无缝隙，以免潮气侵入，造成接头氧化。
1．绝缘的包扎方法
①在距绝缘切口两根带宽处起头，先用自黏性橡胶带包扎两层，便于密封，防止进水。
②包扎绝缘带时，绝缘带应与导线呈45°～55°的倾斜角度，每圈应重叠1/2带宽缠绕。

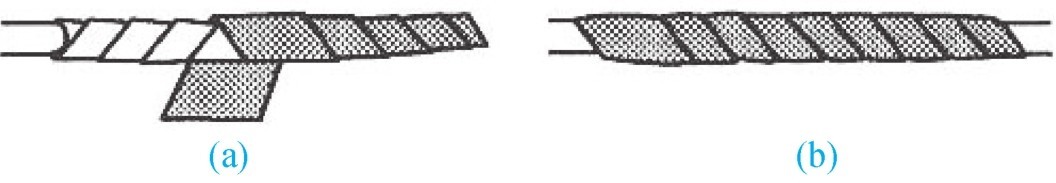

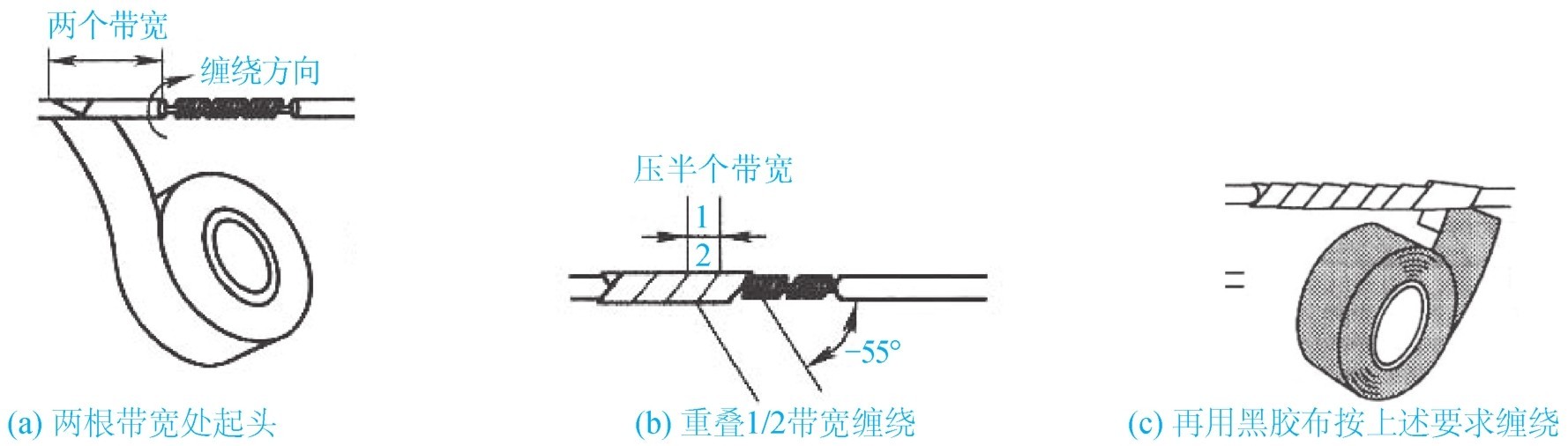

③包扎一层自黏胶带后，再用黑胶布从自黏胶带的尾部向回包扎一层，也是要每圈重叠1/2的带宽，如图3-62所示。如图3-63所示是直线连接后的绝缘包扎。
图3-62 绝缘胶带的包缠方法
图3-63 直线连接后的绝缘包扎

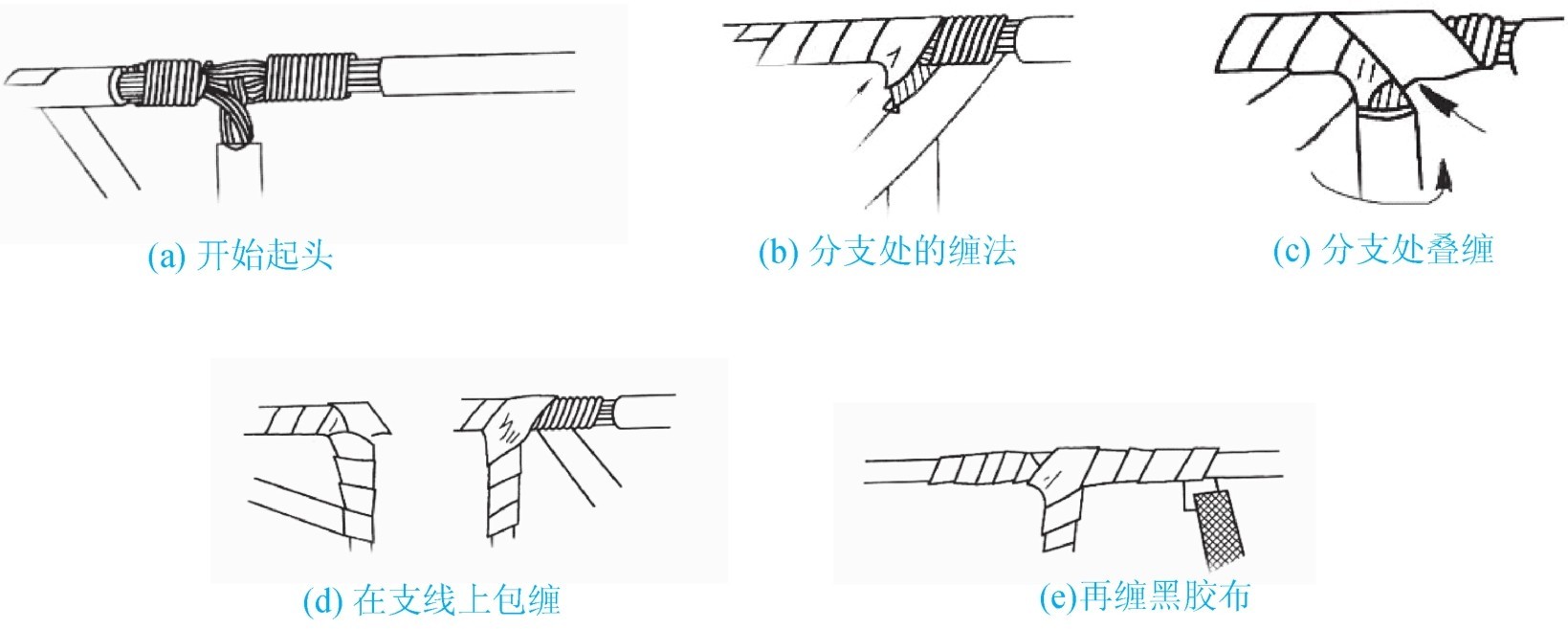

1．导线分支连接后的绝缘包扎（图3-64）
图3-64 导线分支连接后的绝缘包扎
①在主线距绝缘切口两根带宽处开始起头，先用自黏性橡胶带包扎两层，便于密封，防止进水，如图3-64（a）所示。
②包扎到分支线处时，用一只手指顶住左边接头的直角处，使胶带贴紧弯角处的导线，并使胶带尽量向右倾斜缠绕，如图3-64（b）所示。
③当缠绕右侧时，用手顶住右边接头直角处，胶带向左缠，与下边的胶带呈“×”状态，然后向右开始在支线上缠绕。方法同直线应重叠1/2带宽，如图3-64（c）所示。
④在支线上包缠好两层绝缘，回到主干线接头处，贴紧接头直角处向导线右侧包扎绝缘，如图3-64（d）所示。
⑤包至主线的另一端后，再用黑胶布按上述的方法包缠黑胶布即可，如图3-64（e）所示。
