2.1 普通电阻器基础知识

电阻器通常可简称为电阻。

2.1.1 电阻类元器件种类

1.电阻类元器件种类划分

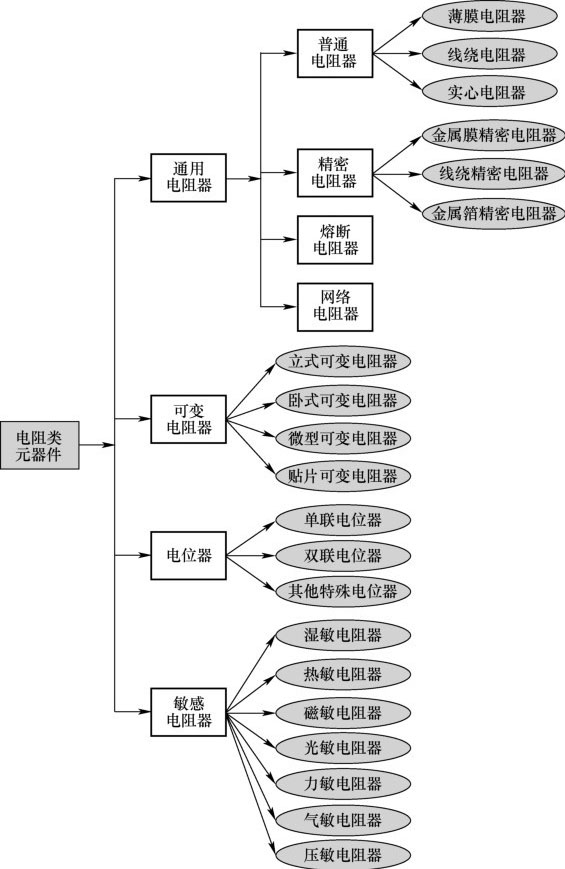

图2-1是电阻类元器件种类示意图。

重要提示

普通电阻器为最常用的电阻器，精密电阻器的阻值更为精密，熔断电阻器具有过流保护功能，可变电阻器的阻值可在一定范围内改变，电位器的阻值也可改变（与可变电阻器类似），敏感电阻器在受光或磁等影响下阻值也可改变，网络电阻器将一个电阻网络集成于一体。

2.细分普通电阻器

普通类电阻器还可以细分如下。

（1）薄膜电阻器。 主要有碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。

（2）线绕电阻器。 主要有通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。

（3）实心电阻器。 主要有无机合成实心碳质电阻器、有机合成实心碳质电阻器。

2.1.2 部分普通电阻器特点综述

认识元器件实物是学习元器件的第一步，了解其特点、个性才能用好它们。

1.碳膜电阻器

它在目前电子电路中使用量最大，价格最便宜，品质稳定性高，噪声小，应用广泛。其阻值范围：1Ω～10MΩ。

2.合成碳膜电阻器

它是将炭黑、石墨、填充料与有机黏合剂配成悬浮液，涂敷于绝缘骨架上，再经加热聚合后制成。

合成碳膜电阻器可分为高阻合成碳膜电阻器、高压合成碳膜电阻器和真空兆欧合成碳膜电阻器等多种。

这种电阻器的电阻值变化范围宽，价格低廉，但噪声大，频率特性差，电压稳定性低，抗湿性差，主要用来制造高压、高阻电阻器。

3.金属膜电阻器

它采用金属膜作为导电层，也属于膜式电阻器。它是用高真空加热蒸发（或高温分解、化学沉积、烧渗等方法）技术将合金材料蒸镀在骨架上制成的。通过刻槽或改变金属膜的厚度，可以制成不同阻值的金属膜电阻器。

金属膜电阻器又分为普通金属膜电阻器、半精密金属膜电阻器、高精密金属膜电阻器、高压金属膜电阻器等多种。

这种电阻器与碳膜电阻器相比，体积小，噪声小，稳定性高，温度系数小，耐高温，精度高，但脉冲负载稳定性差。其阻值范围：0.1Ω～620MΩ。

4.金属氧化膜电阻器

它除具有金属膜电阻器的特点外，比金属膜电阻器的抗氧化性和热稳定性高，功率大（可达50k W），但阻值范围小，主要用来补充金属膜电阻器的低阻部分。其阻值范围：1Ω～200kΩ。

5.合成实心电阻器

它机械强度高，过负载能力较强，可靠性高，体积小，但噪声大，分布参数（ L 、 C ）大，对电压和温度的稳定性差。其阻值范围：4.7Ω～22MΩ。

6.功率耐冲击玻璃釉膜电阻器

它是用金属玻璃釉镀于磁棒上面，有着极佳的耐冲击特性及高温稳定性，广泛应用于高功率设备。

7.线绕低感（无感）电阻器

它将电阻线绕在耐热瓷体上，表面涂以耐热、耐湿、无腐蚀的不燃性涂料加以保护。

其主要特点有耐热性优、温度系数小、重量轻、耐短时间过负载、低噪声、阻值变化小。无感线绕电阻器（NKNP）有着线绕电阻器（KNP）的基本特性及低电感量的优点。

8.涂敷线绕电阻器

涂敷线绕电阻器产品具有阻值低、体积小、负荷大、性能稳定的特点，主要采用不燃漆包封，使用温度范围为-55～+155℃。

涂敷线绕电阻器在线路中主要应用于分压以及功率负载。

9.精密电阻器

重要提示

所谓精密电阻器是指电阻的阻值误差、电阻的热稳定性（温度系数）、电阻器的分布参数（分布电容和分布电感）等项指标均达到一定标准的电阻器。

精密电阻器按材料分主要有金属膜精密电阻器、线绕精密电阻器和金属箔精密电阻器3种。金属膜精密电阻器通常为圆柱形，线绕精密电阻器则有圆柱形、扁柱形和长方框架形几种，金属箔精密电阻器则常呈方块形或片形。

（1）金属膜精密电阻器的精度较高，但是阻值温度系数和分布参数指标略低。精密测量仪器中常用这种电阻器。

（2）线绕精密电阻器的阻值精度和温度系数指标很高，但是分布参数指标偏低。线绕精密电阻器的匝数较多时，往往采用无感绕制法绕制，即正向绕制的匝数和反向绕制的匝数相同，以尽量减小分布电感。

（3）金属箔精密电阻器的精度、阻值温度系数和分布参数各项指标都很高，精度可达10 ^-6 ，温度系数可达±0.3×10 ^-6 /℃，分布电容可低于0.5p F，分布电感可低于0.1µH，但是价格在这3种电阻器中是最高的。

精密电阻器也可应用于金属膜熔断电阻器。

10.高阻电阻器

高阻电阻器是高阻值的碳合成膜电阻器，阻值一般在10 ⁷ ～10 ¹² Ω范围内，其结构与碳膜电阻器相同。

电阻值高于10 ¹² Ω的电阻器，对基体和电阻膜上涂敷层的绝缘性能有更高的要求，可采用绝缘性能更好的超高频瓷或滑石瓷作基体。

11.高频负载电阻器

高频负载电阻器为终端负载电阻器，使用在具有高功耗的高频电路中，安装在适当的散热器上，在高频功率下具有低的驻波比。

2.1.3 贴片电阻器简介

贴片电子元器件简称SMT元器件，SMT (Surface Mounted Technology)意为表面组装技术，是目前电子组装行业里最流行的一种技术和工艺。

重要提示

SMT元器件的特点是组装密度高，电子产品体积小、重量轻，贴片元器件的体积和重量只有传统插装元器件的1/10左右，一般采用SMT之后，电子产品体积缩小40%～60%，重量减轻60%～80%。

同时，SMT元器件的可靠性高，抗震能力强，焊点缺陷率低，高频特性好又减少了电磁和射频干扰。还有，SMT元器件易于实现自动化，提高生产效率，降低成本达30%～50%，因此在手机、数码相机等许多小型化电子产品中SMT元器件有着广泛的应用。

1.贴片电阻器命名方法

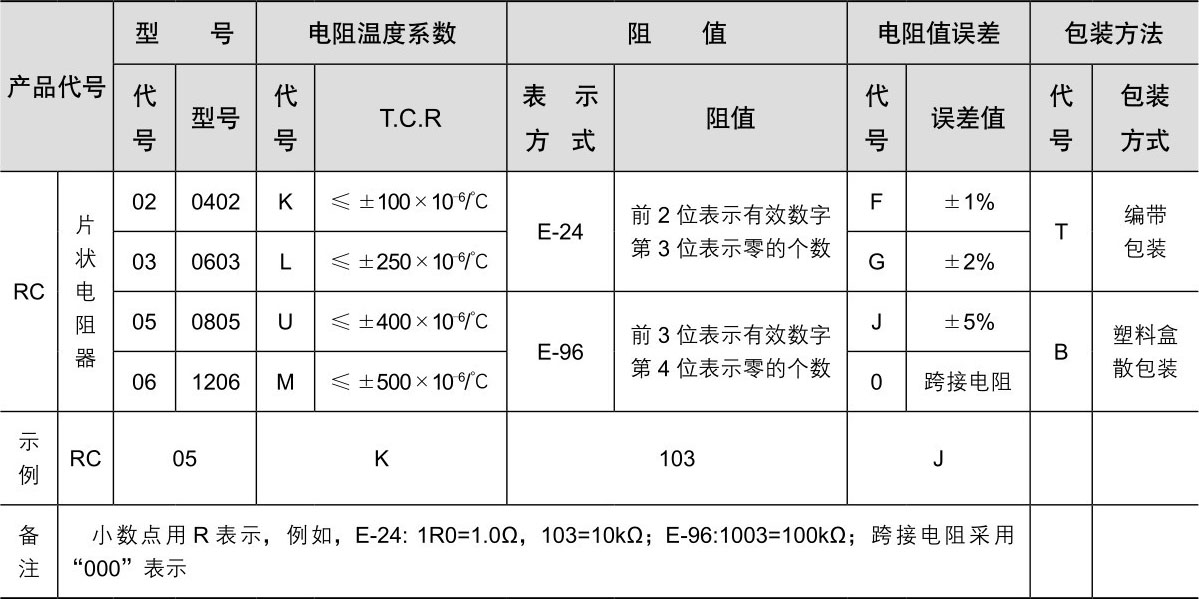

表2-1所示是贴片电阻器命名方法。

重要提示

贴片电阻器分为以下几大类。

（1）常规系列厚膜贴片电阻器。

（2）高精度高稳定性贴片电阻器。

（3）常规系列薄膜贴片电阻器。

（4）低阻值贴片电阻器。

（5）贴片电阻器阵列。

（6）贴片电流传感器。

（7）贴片网络电阻器。

2.部分贴片电阻器实物图

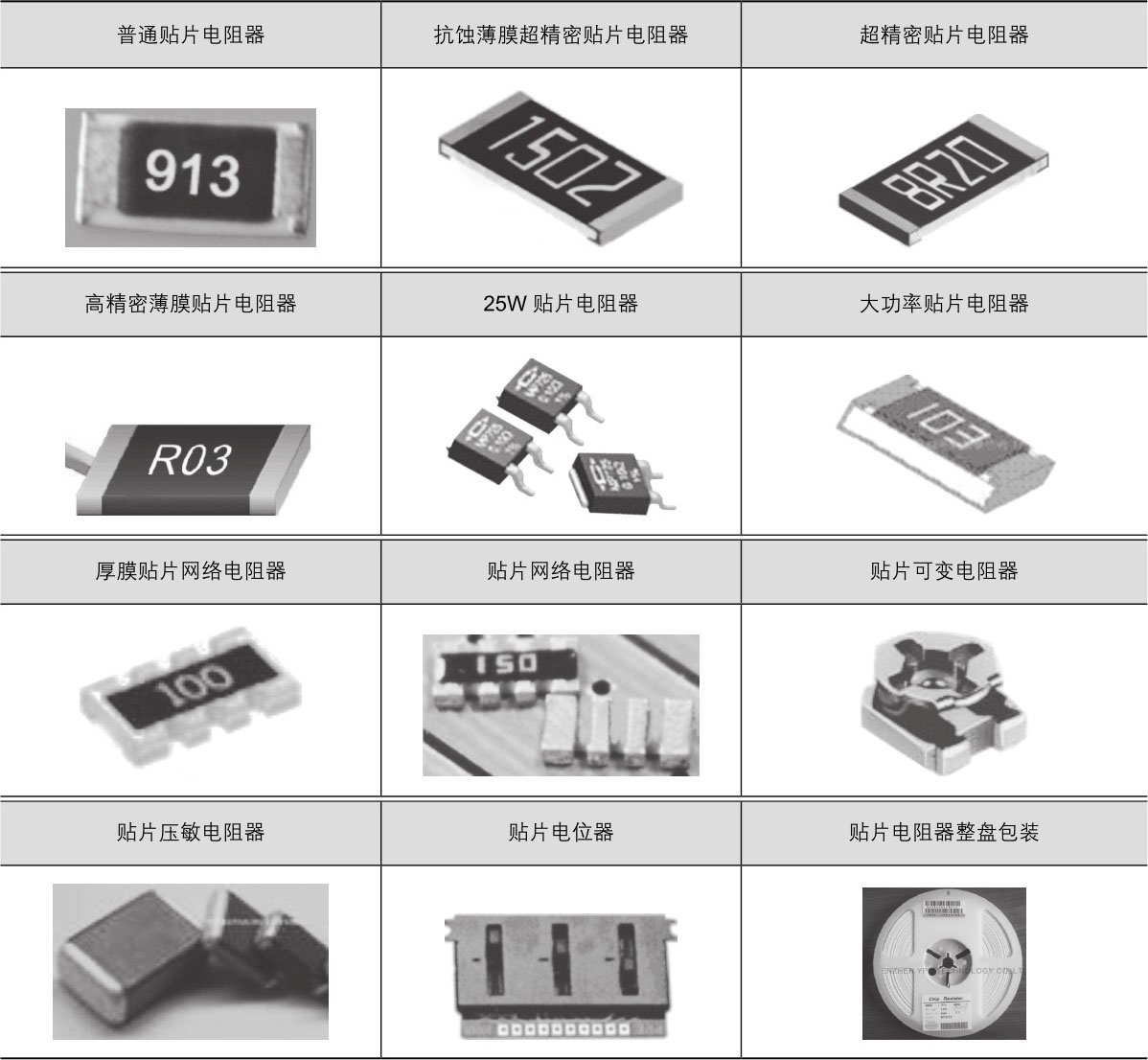

部分贴片电阻器实物图见表2-2，供识别时参考。

3.贴片电阻器的封装与尺寸

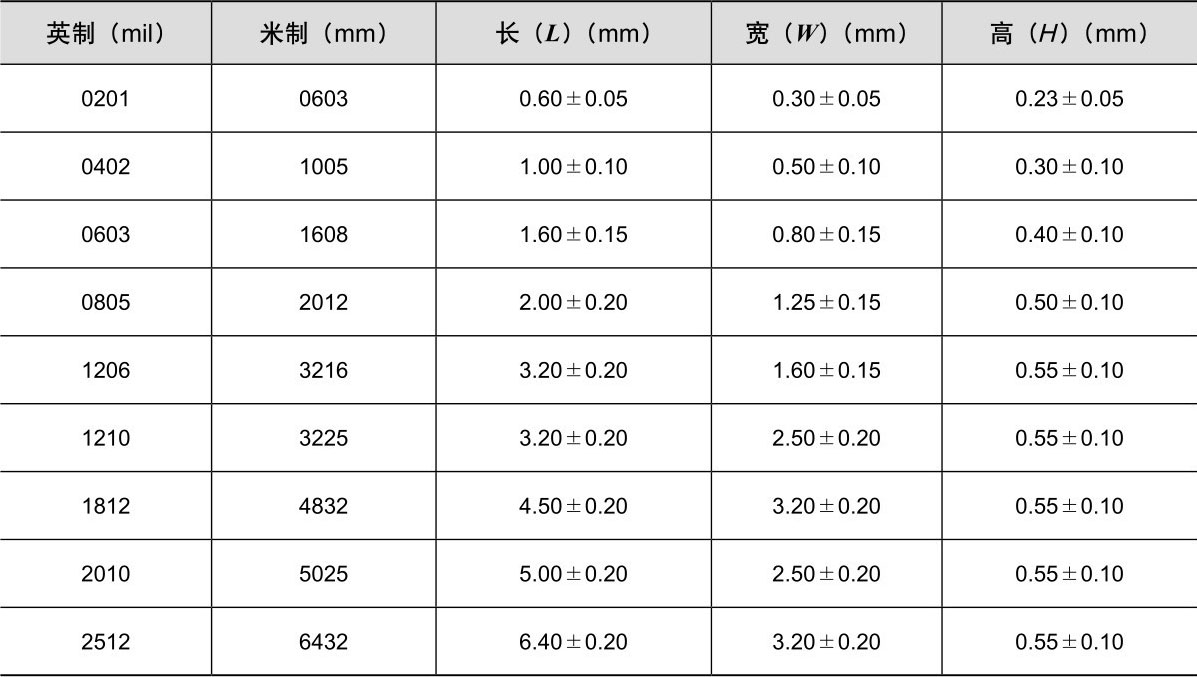

贴片电阻器的封装与尺寸之间的关系见表2-3。

4.贴片电阻器封装尺寸与功率的关系

贴片电阻器封装尺寸与功率的关系通常如下：

0201 1/20W

0402 1/16W

0603 1/10W

0805 1/8W

1206 1/4W

5.贴片电阻器结构

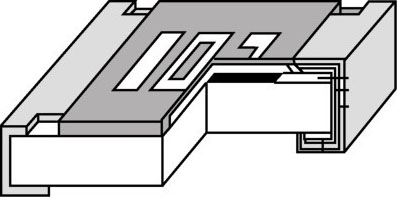

图2-2是贴片电阻器结构示意图。

6.贴片元器件安装示意图

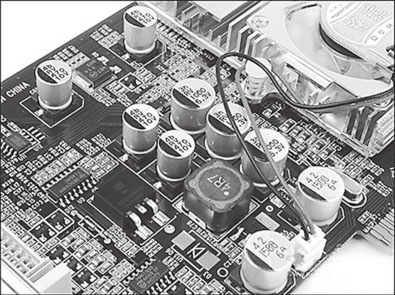

图2-3是贴片元器件安装示意图，贴片元器件装配方式与有引脚元器件安装方式完全不同。

重要提示

贴片元器件直接装在电路板的铜箔电路板一面，它与电路板之间用黏合剂粘接在一起，它的两端电极与铜箔电路之间用焊锡焊上。

7.普通元器件安装示意图

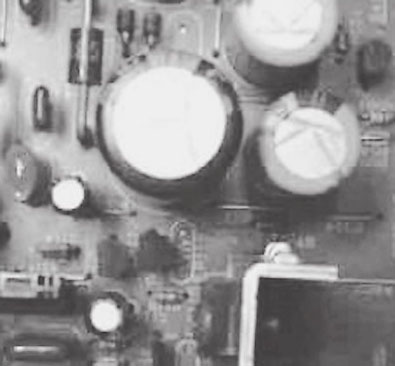

图2-4是普通元器件安装示意图。它安装在电路板的正面，与贴片元器件完全不同。

2.1.4 普通电阻器选用原则

1.固定电阻器选用

固定电阻器种类较多，应根据应用电路的具体要求选择其种类。

（1）高频电路应选用分布电感和分布电容小的非线绕电阻器（线绕电阻器的分布电感较大）。例如，可以选用碳膜电阻器、金属电阻器和金属氧化膜电阻器等。

（2）高增益的小信号放大器电路应选用低噪声电阻器，例如金属膜电阻器、碳膜电阻器和线绕电阻器，而不能使用噪声较大的合成碳膜电阻器和有机实心电阻器。（3）线绕电阻器的功率较大，电流噪声小，耐高温，但体积较大。普通线绕电阻器常用于低频电路中作为限流电阻器、分压电阻器、泄放电阻器或大功率管的偏压电阻器。精度较高的线绕电阻器多用于固定衰减器、电阻箱、计算机及各种精密电子仪器中。

（4）所选电阻器的电阻值应接近应用电路中计算值的一个标称值，应优先选用标准系列的电阻器。

（5）一般电路使用的电阻器允许误差为±5%～±10%，精密仪器及特殊电路中使用的电阻器应选用精密电阻器。

（6）所选电阻器的额定功率要符合应用电路中对电阻器功率容量的要求。一般不要随意加大或减小电阻器的功率。如果电路要求是功率型电阻器，则其额定功率可高于实际应用电路要求功率的1～2倍。

2.熔断电阻器选用

熔断电阻器是具有保护功能的电阻器。选用时应考虑其双重性能，根据电路的具体要求选择其阻值和功率等参数，既要保证它在过负荷时能快速熔断，又要保证它在正常条件下能长期稳定地工作。电阻值过大或功率过大均不能起到保护作用。
