2.2　电阻器的识别

2.2.1　电阻器的电路图形符号

在实际电路中，电阻器的类型多种多样，相对应的电路图形符号也有所区别。常见电阻器的电路图形符号如图2-20所示。

电阻器在电路中的标识通常分为两部分：一部分是电路图形符号，表示电阻器的类型；一部分是字母+数字，表示该电阻器在电路中的序号及主要参数。

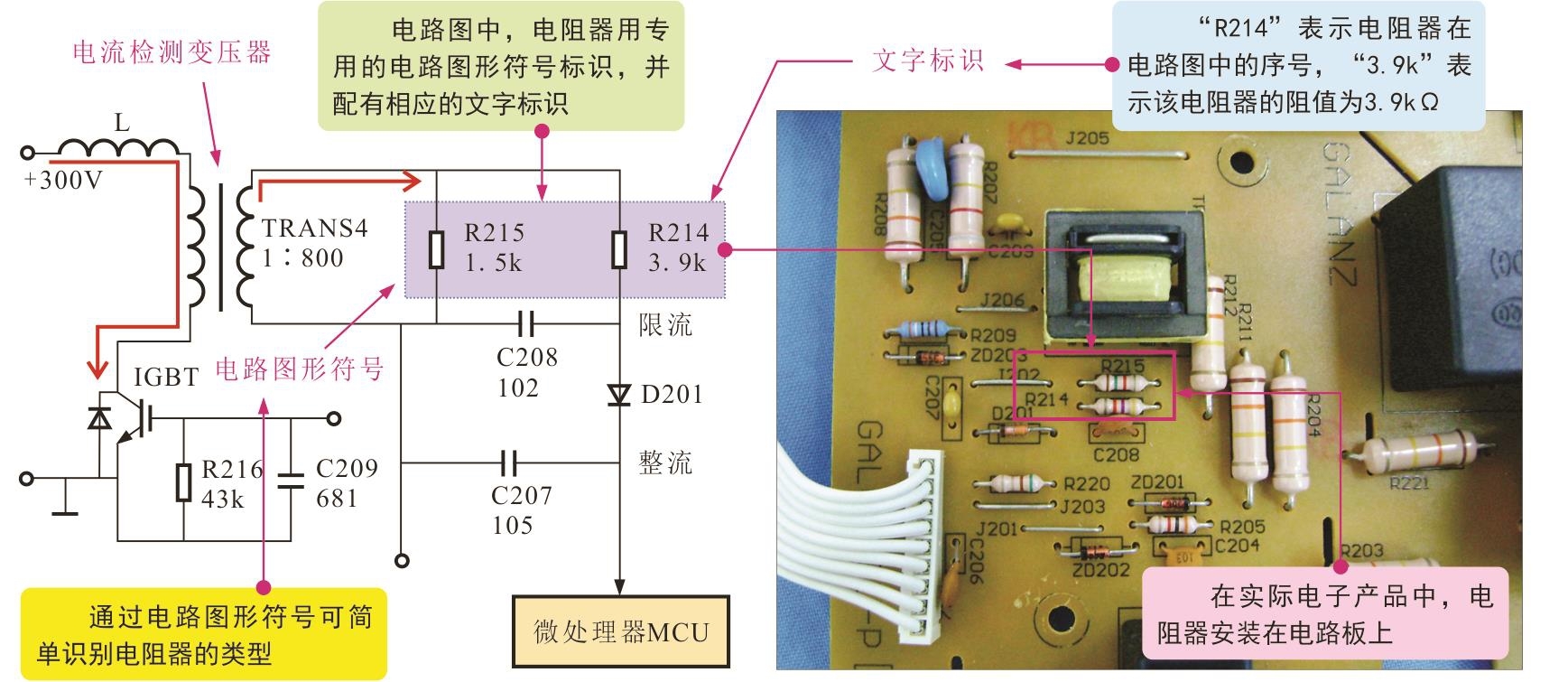

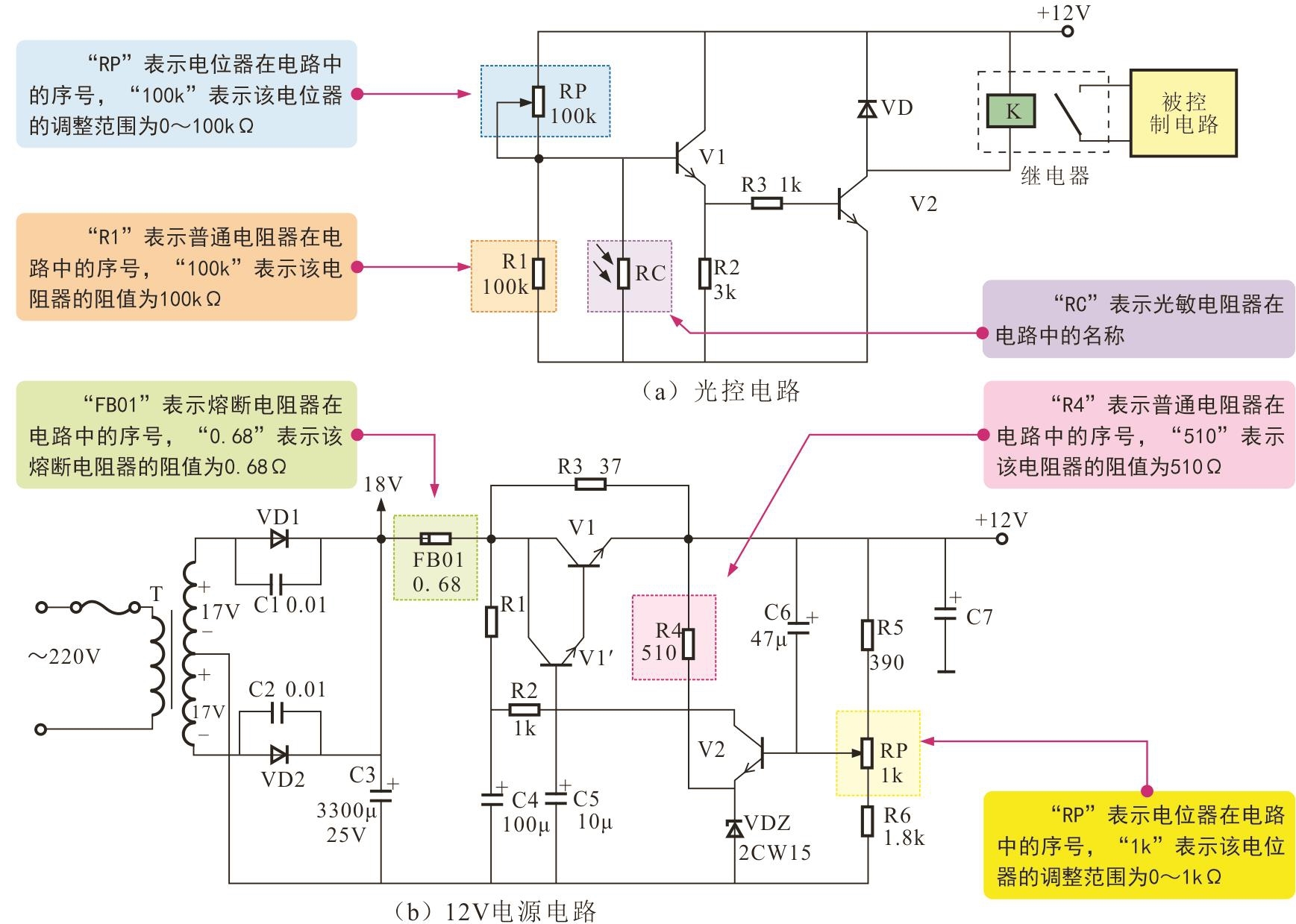

图2-21为电路中电阻器的电路图形符号标识。电路图形符号可以体现电阻器的基本类型；文字标识通常提供电阻器的名称、序号及电阻值等参数信息。

图2-22为电路中电阻器的标识信息。标识信息一般体现电阻器在电路图中的序号、参数值等内容。

2.2.2　电阻器的参数标识

电阻器的参数识读主要是指根据电阻器本身的一些标识信息，了解阻值及相关参数。根据电阻器的外形特点，色环电阻器采用色环方式标注电阻器的阻值，有些电阻器则直接将阻值以数字和字母组合的方式标注在电阻器表面上。

1　色环电阻器的参数识读

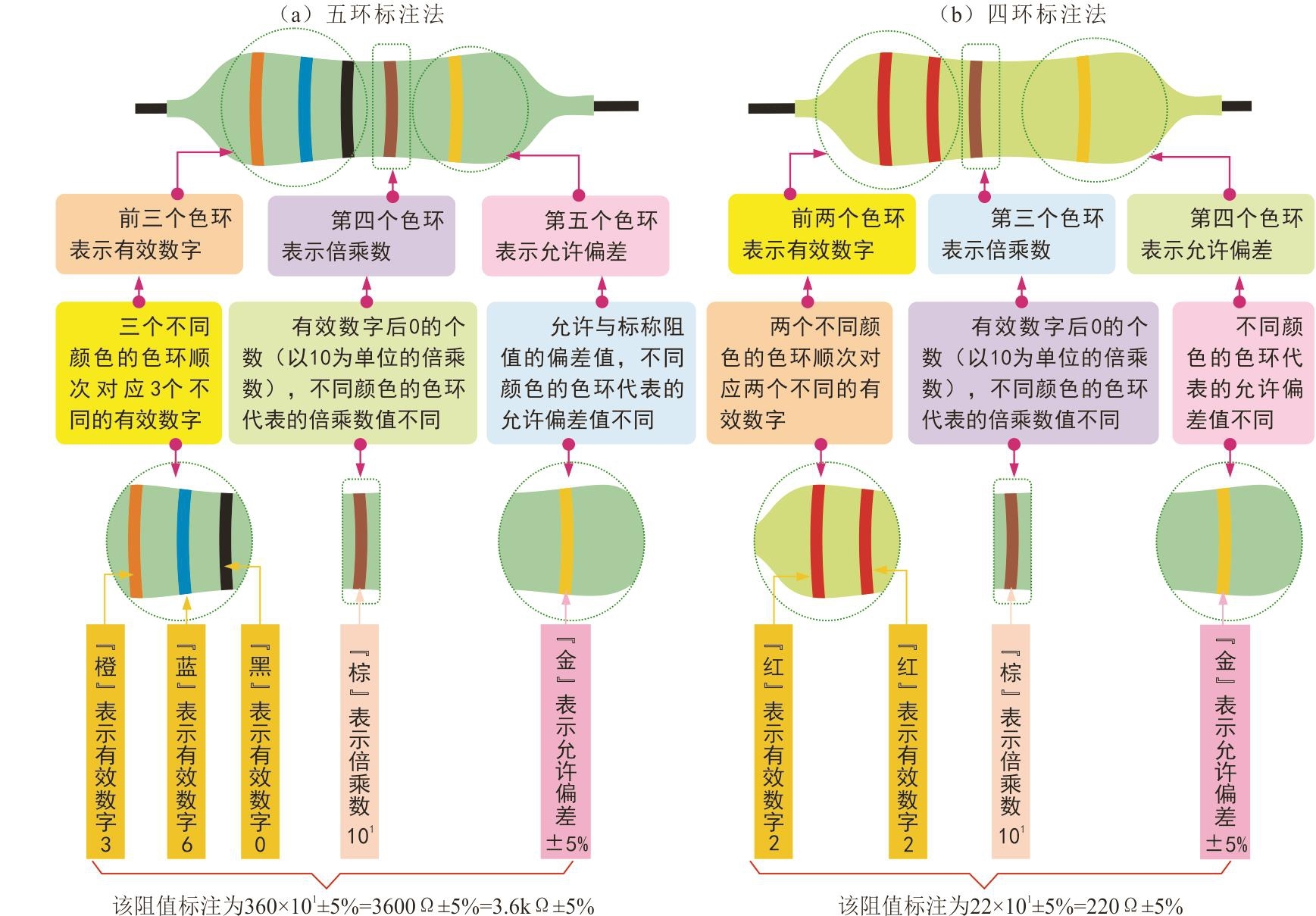

色环电阻器将电阻器的参数用不同颜色的色环或色点标注在电阻器的表面上，通过识读色环或色点的颜色和位置识读出阻值。图2-23为色环电阻器参数的识读方法。

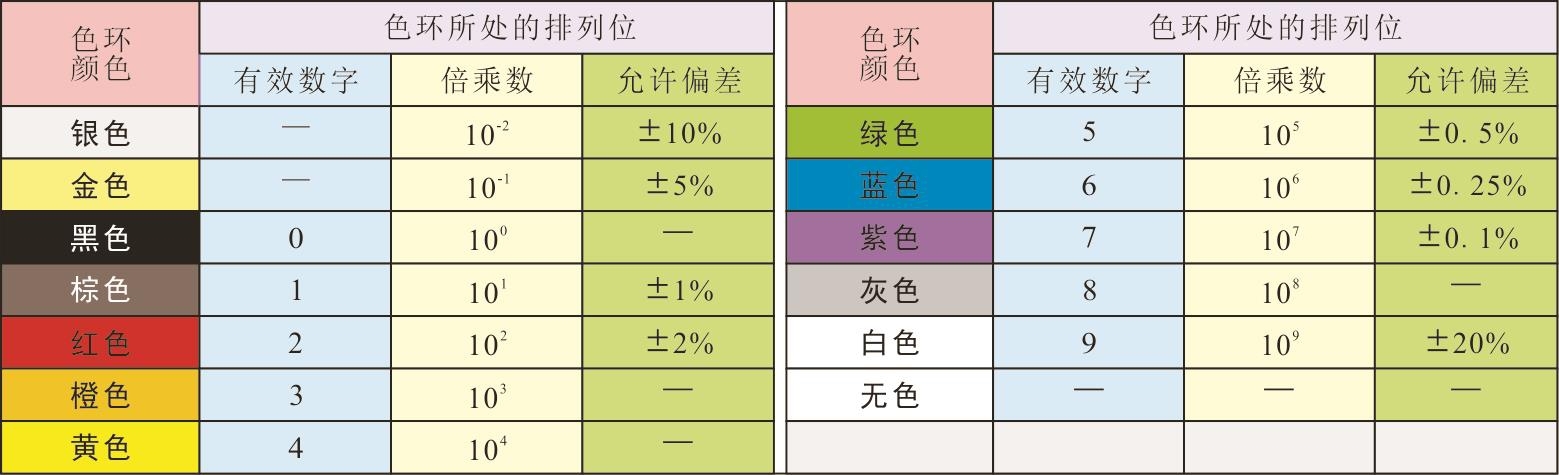

电阻器的色环标注主要是以不同的颜色来表示的，不同颜色代表不同的有效数字和倍乘数，不同位置的色环颜色所表示的含义见表2-1。

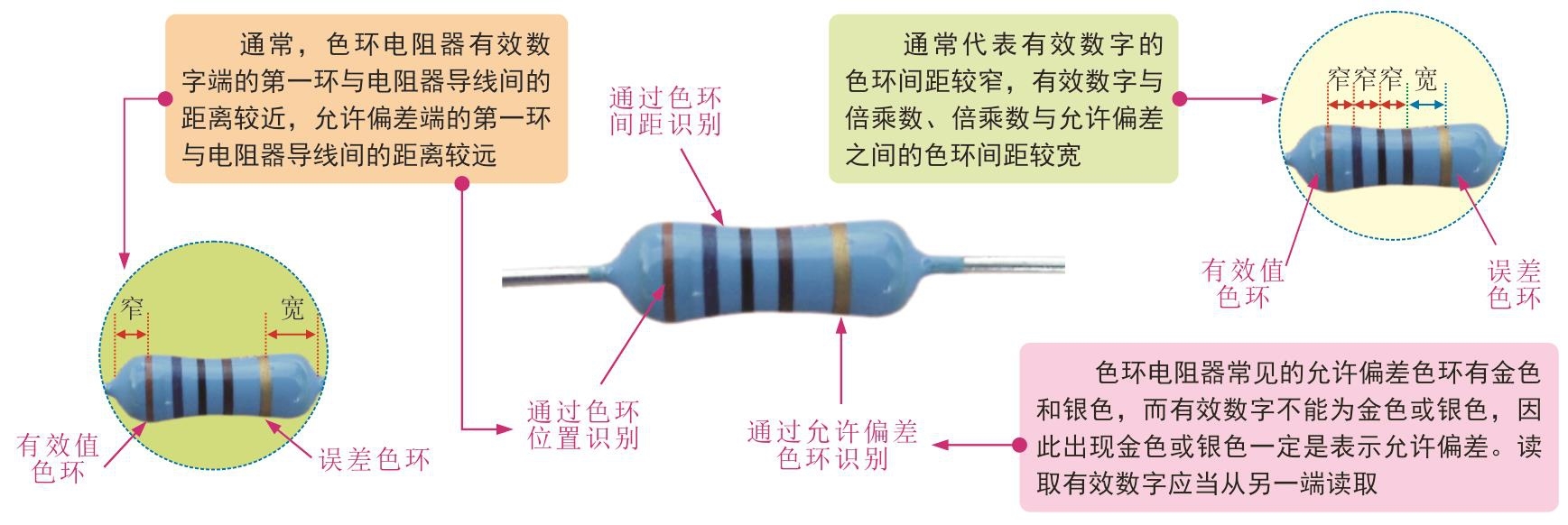

在识读色环电阻器时，一般可从四个方面入手找到起始端并识读，即通过允许偏差色环识读、色环位置识读、色环间距识读、电阻值与允许偏差识读，如图2-24所示。

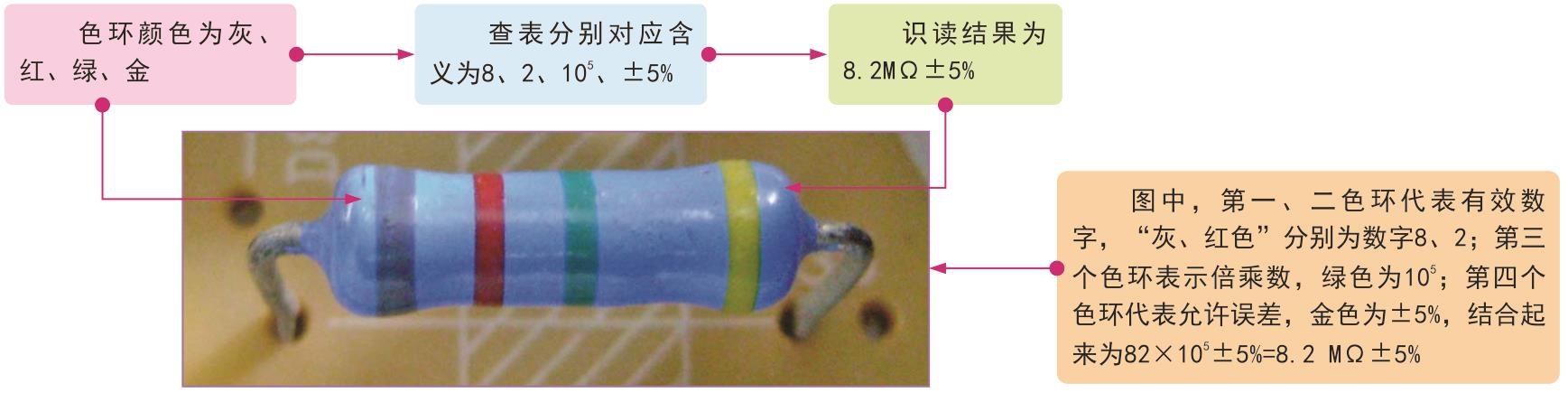

图2-25为普通色环电阻器的识读，可根据以上的内容完成对色环电阻器阻值的识读。

2　直接标注电阻器的参数识读

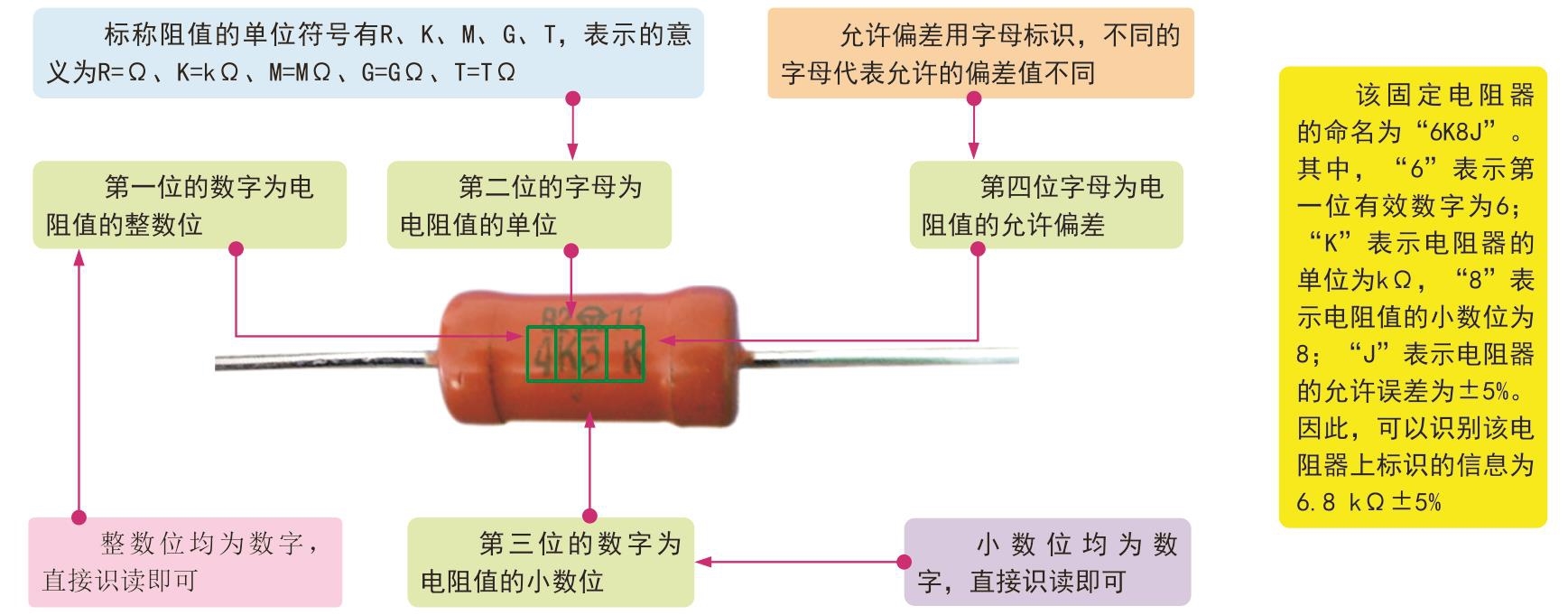

玻璃釉电阻器、水泥电阻器和贴片电阻器多采用直接标注法标注参数，即通过一些代码符号将电阻器的阻值等参数标注在电阻器上，通过识读这些代码符号即可了解电阻器的阻值及相关参数，如图2-26所示。

电阻器名称部分的含义见表2-2。

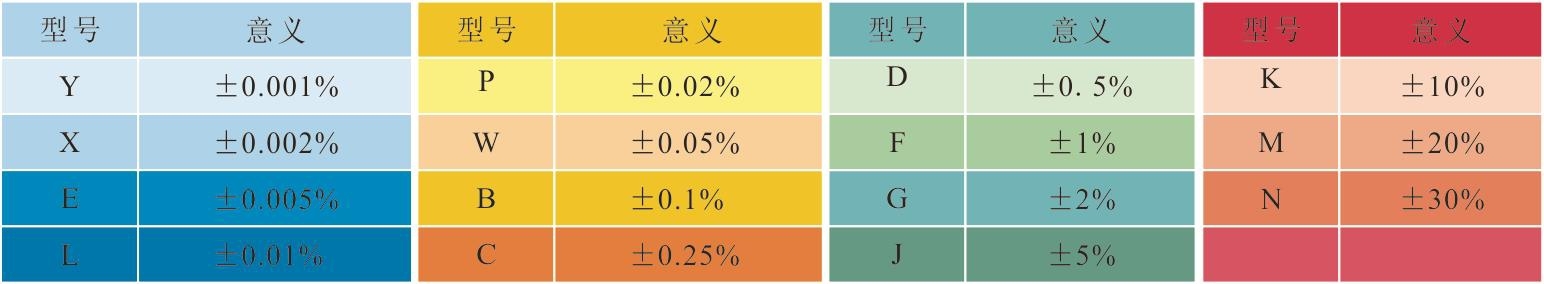

在“数字+字母+数字”组合标注形式中，电阻器字母代号的含义见表2-3。

在“数字+字母+数字”组合标注的形式中，电阻器导电材料符号及意义见表2-4。

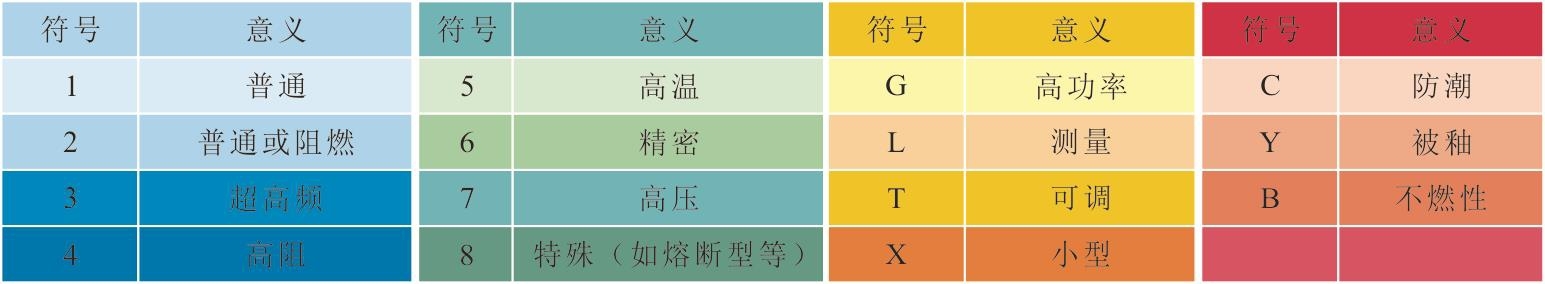

在“数字+字母+数字”组合标注的形式中，电阻器类别符号及具体意义见表2-5。

由于贴片式元器件的体积比较小，因此采用直接标注法标注阻值。贴片式元器件的直接标注法通常采用数字直接标注法、数字-字母直接标注法。

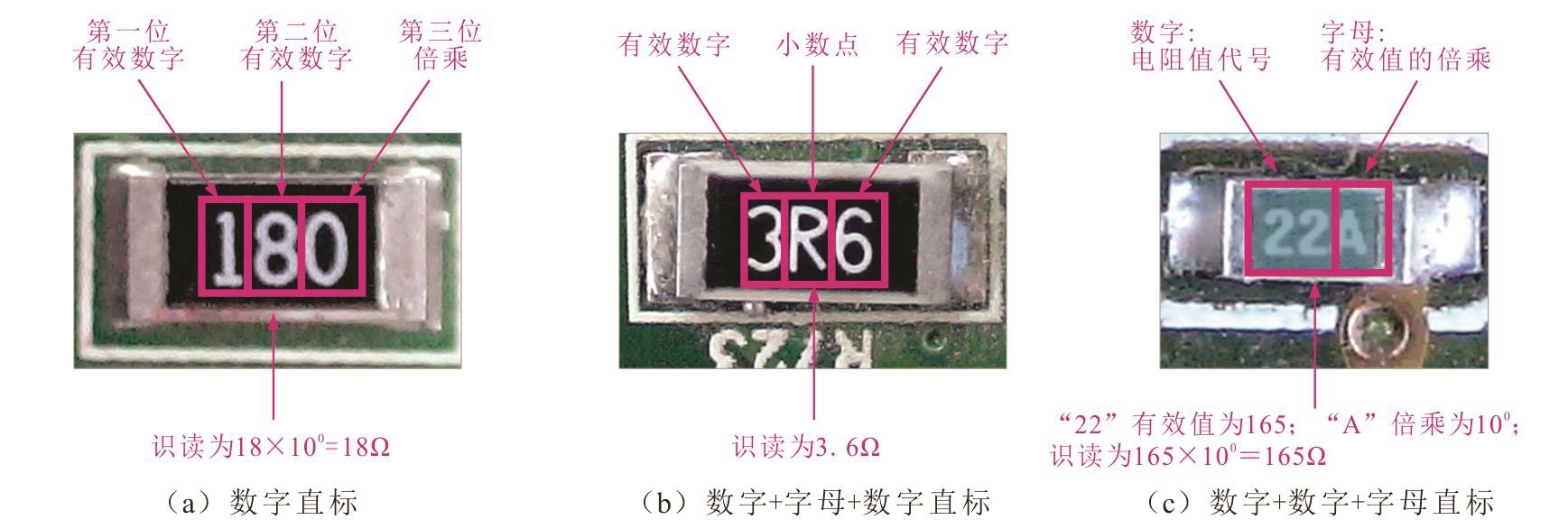

图2-27为贴片式电阻器几种常见标注的识读方法。

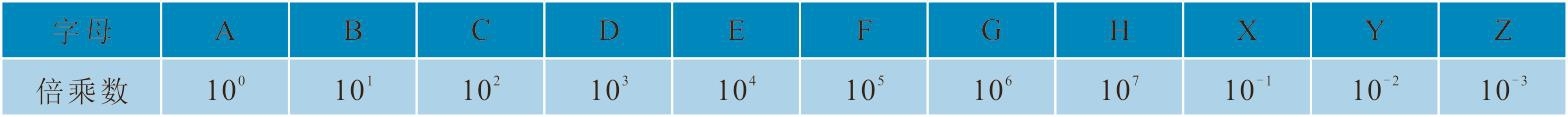

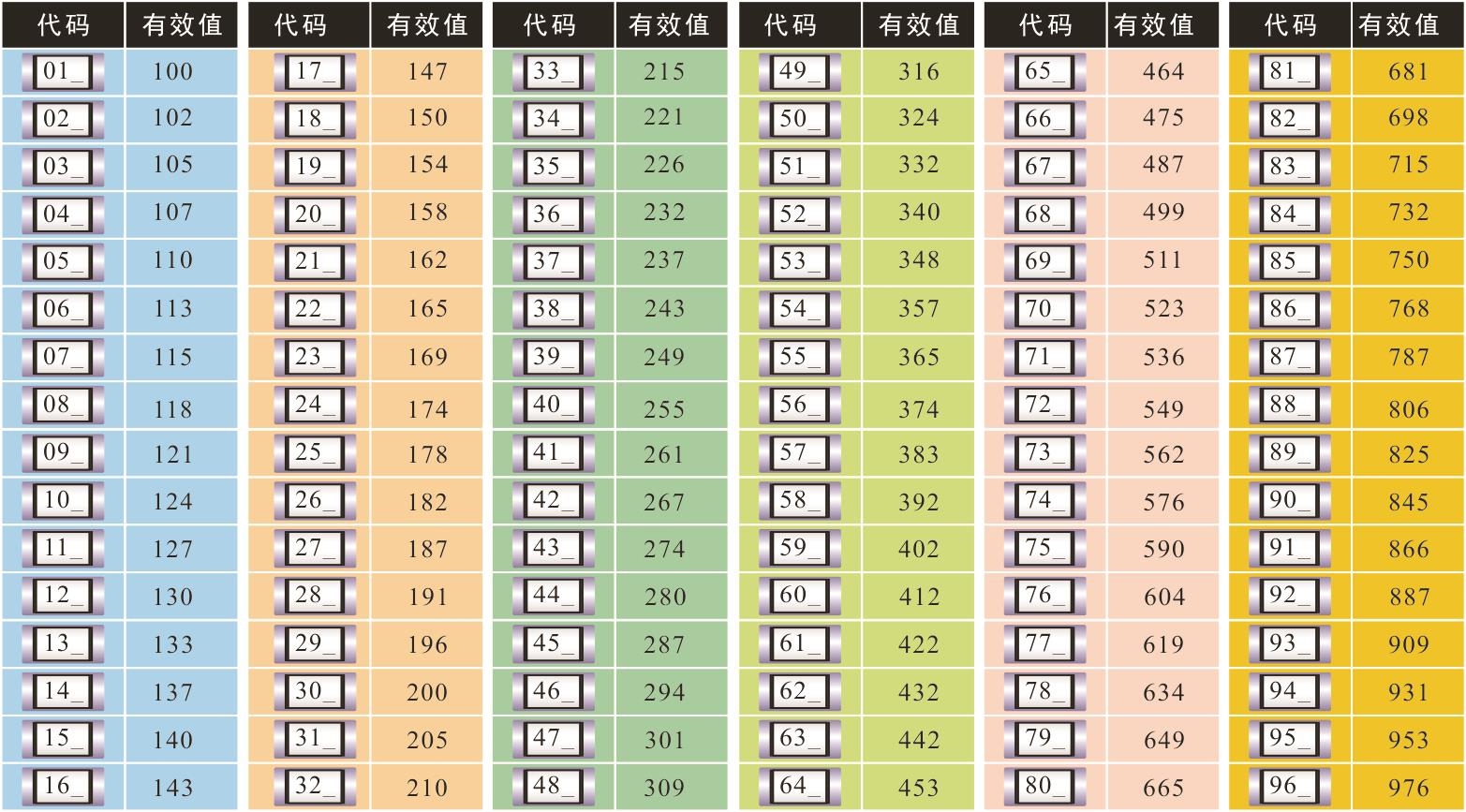

前两种标注方法的识读比较简单、直观，第三种标注方法需要了解不同数字所代表的有效值，以及不同字母对应的倍乘数，见表2-6、表2-7。

3　热敏电阻器的参数识读

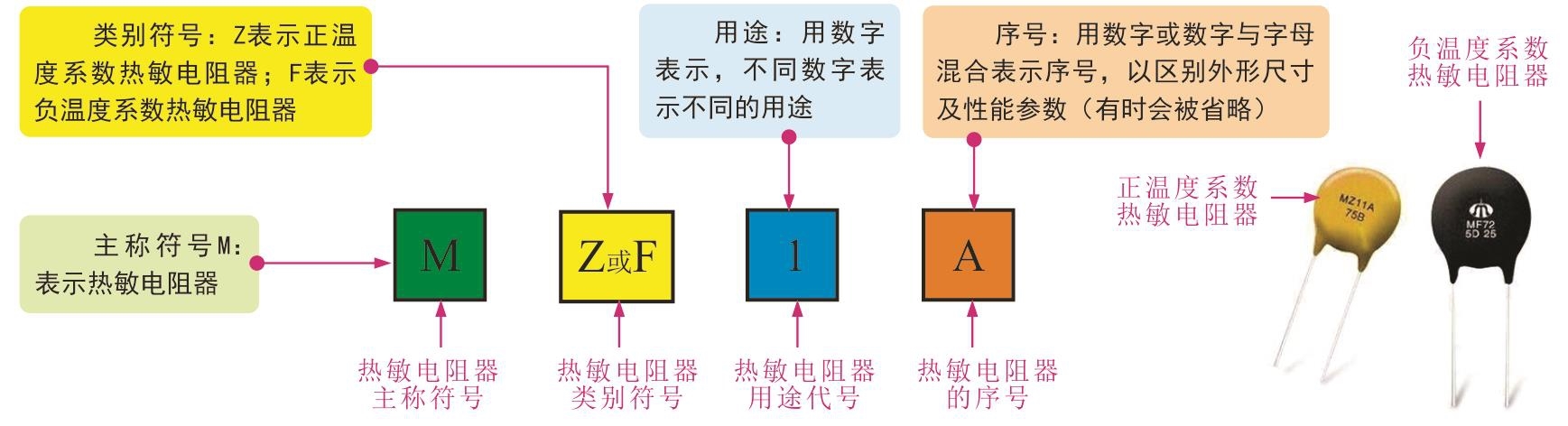

热敏电阻器的主要参数和类型等信息通常也直接标注在表面，可通过识读标识含义了解热敏电阻器的参数等。图2-28为热敏电阻器参数的识读方法。

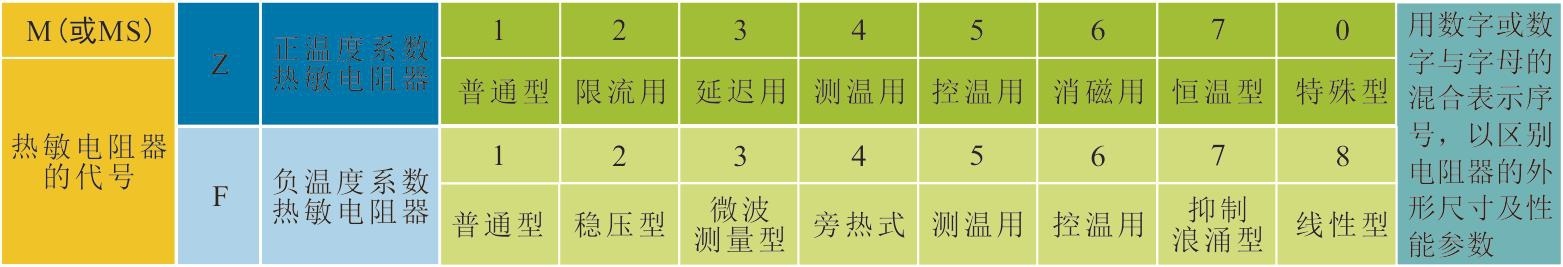

热敏电阻器标识的具体含义见表2-8。

4　光敏电阻器的参数识读

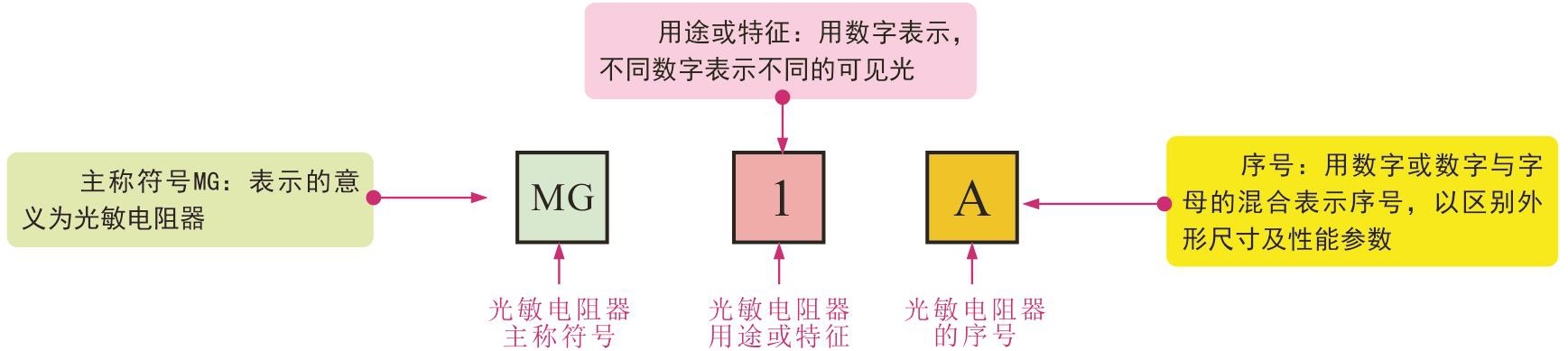

光敏电阻器的参数是由字母和数字构成的，可根据型号中各字母或数字的意义识读光敏电阻器的参数信息。图2-29为光敏电阻器参数的识读方法。

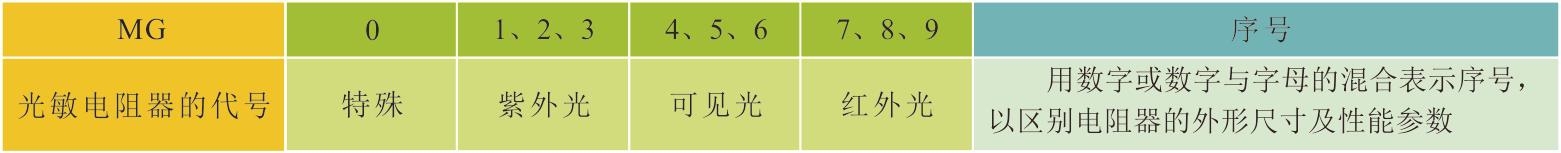

光敏电阻器标识的具体含义见表2-9。

5　湿敏电阻器的参数识读

湿敏电阻器本身没有标识信息，一般可根据型号等信息识读参数。图2-30为湿敏电阻器参数的识读方法。

湿敏电阻器标识的具体含义见表2-10。

6　压敏电阻器的参数识读

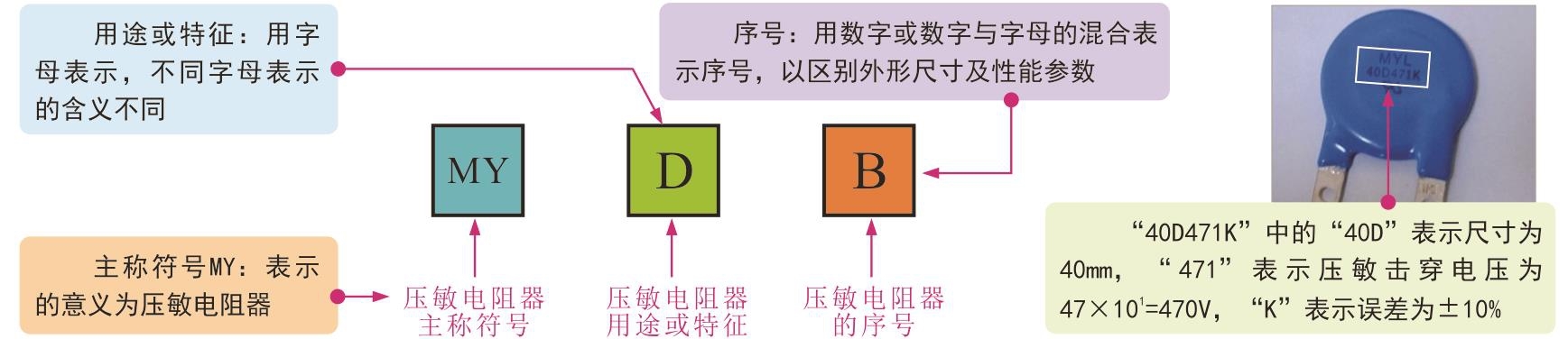

压敏电阻器的参数通常是由字母构成的，可根据型号中各字母的意义识读压敏电阻器的参数信息。图2-31为压敏电阻器参数的识读方法。

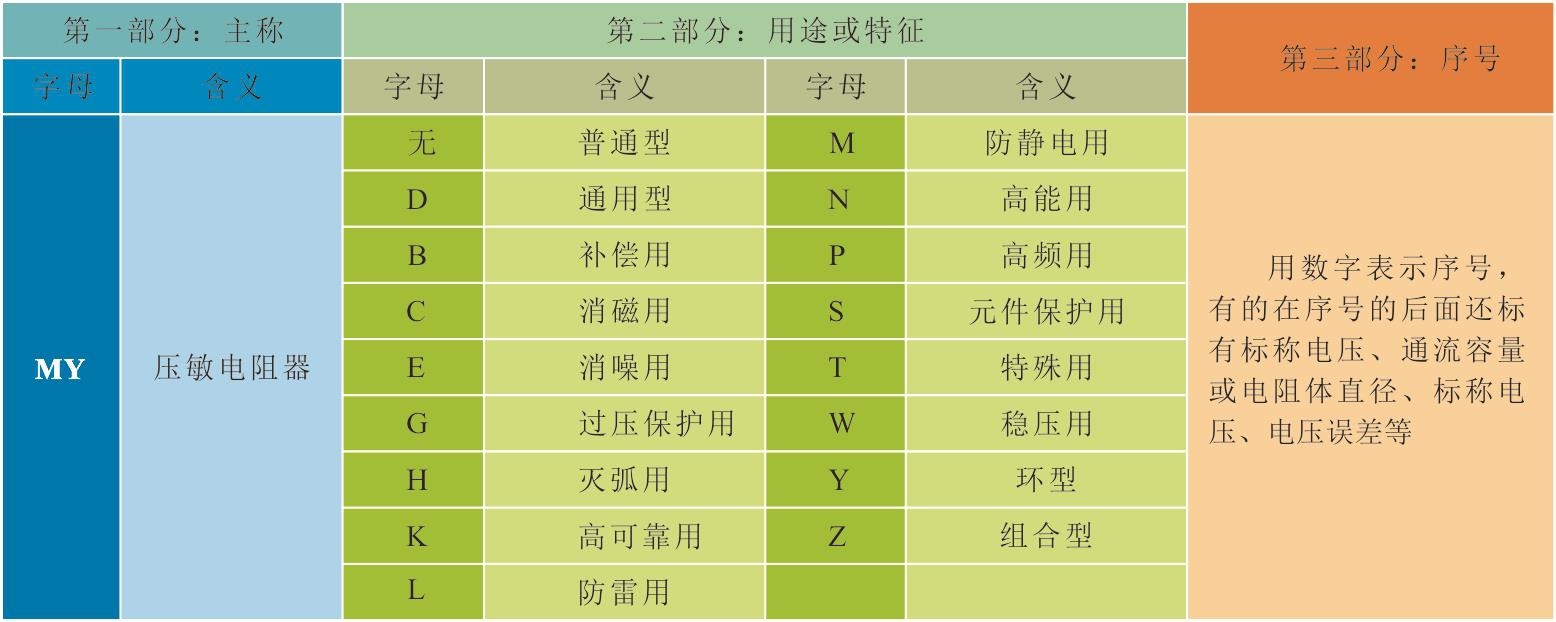

压敏电阻器各参数的具体含义见表2-11。

7　气敏电阻器的参数识读

气敏电阻器的表面标注有相关参数，可根据型号中各字母或数字的意义识读气敏电阻器的参数。图2-32为气敏电阻器参数的识读方法。

气敏电阻器标识的具体含义见表2-12。

8　可调电阻器的参数识读

可调电阻器多采用直标法标注产品的相关参数信息。其标注内容包括产品名称、类型、标称阻值和额定功率等。

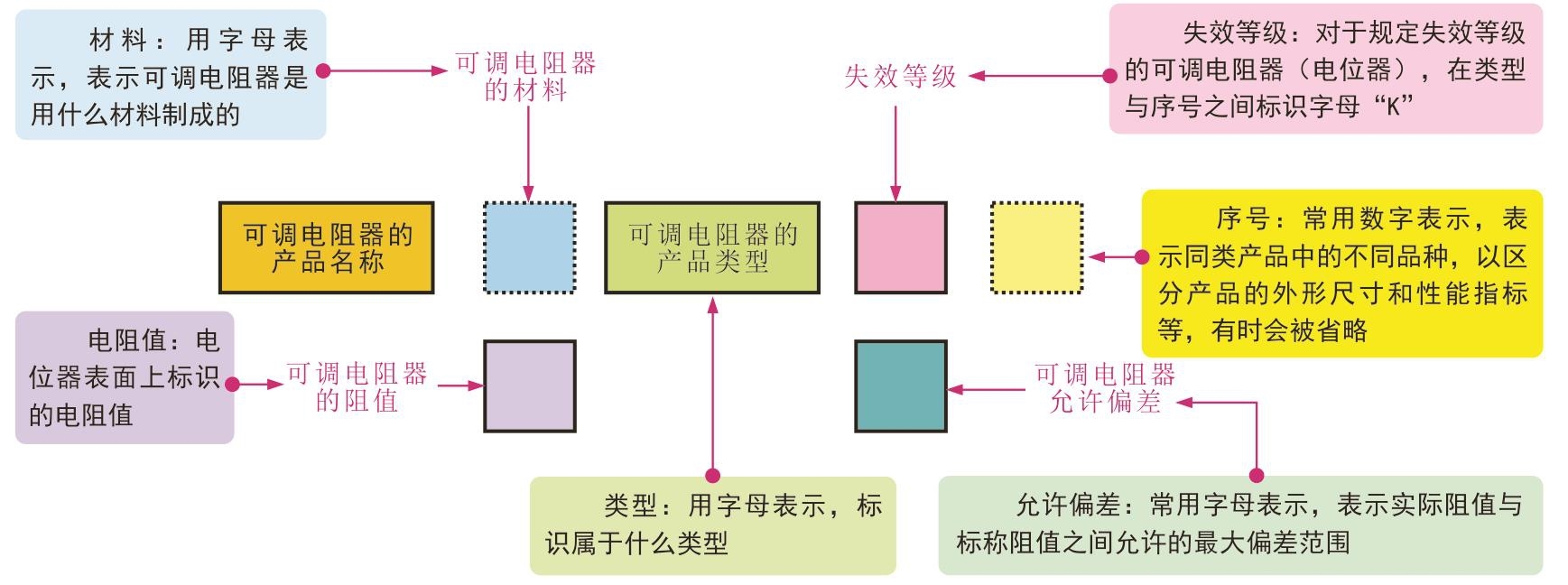

图2-33为可调电阻器参数的识读方法。

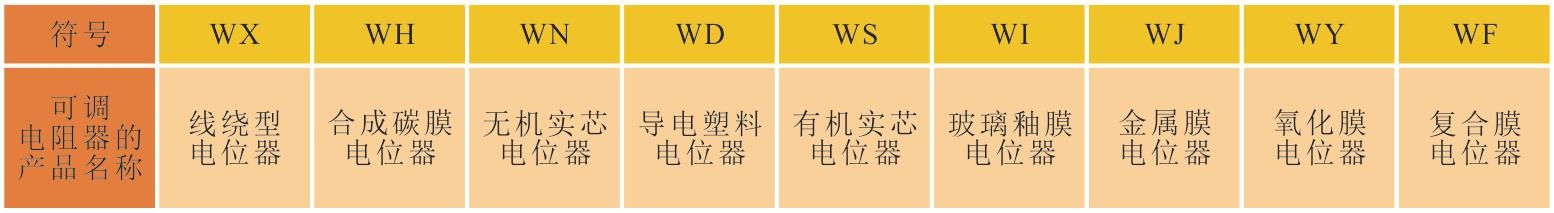

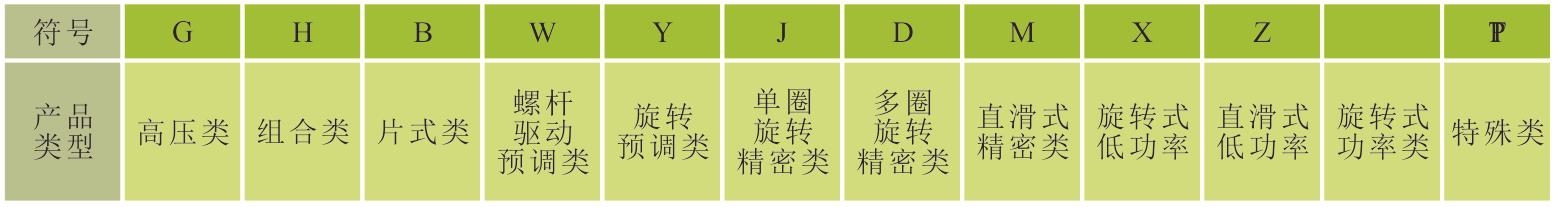

可调电阻器的产品名称和类型字母含义见表2-13、表2-14。
