1.1　指针万用表的特点和使用方法

指针万用表是一种模拟式万用表，利用一只灵敏的磁电式直流电流表（微安表）作为表头。测量时，通过功能旋钮设置不同的测量项目和挡位，表头指针直接在表盘上指示测量结果。其最大特点是能够直观地检测电流、电压等参数的变化过程和变化方向。

1.1.1　指针万用表的键钮分布

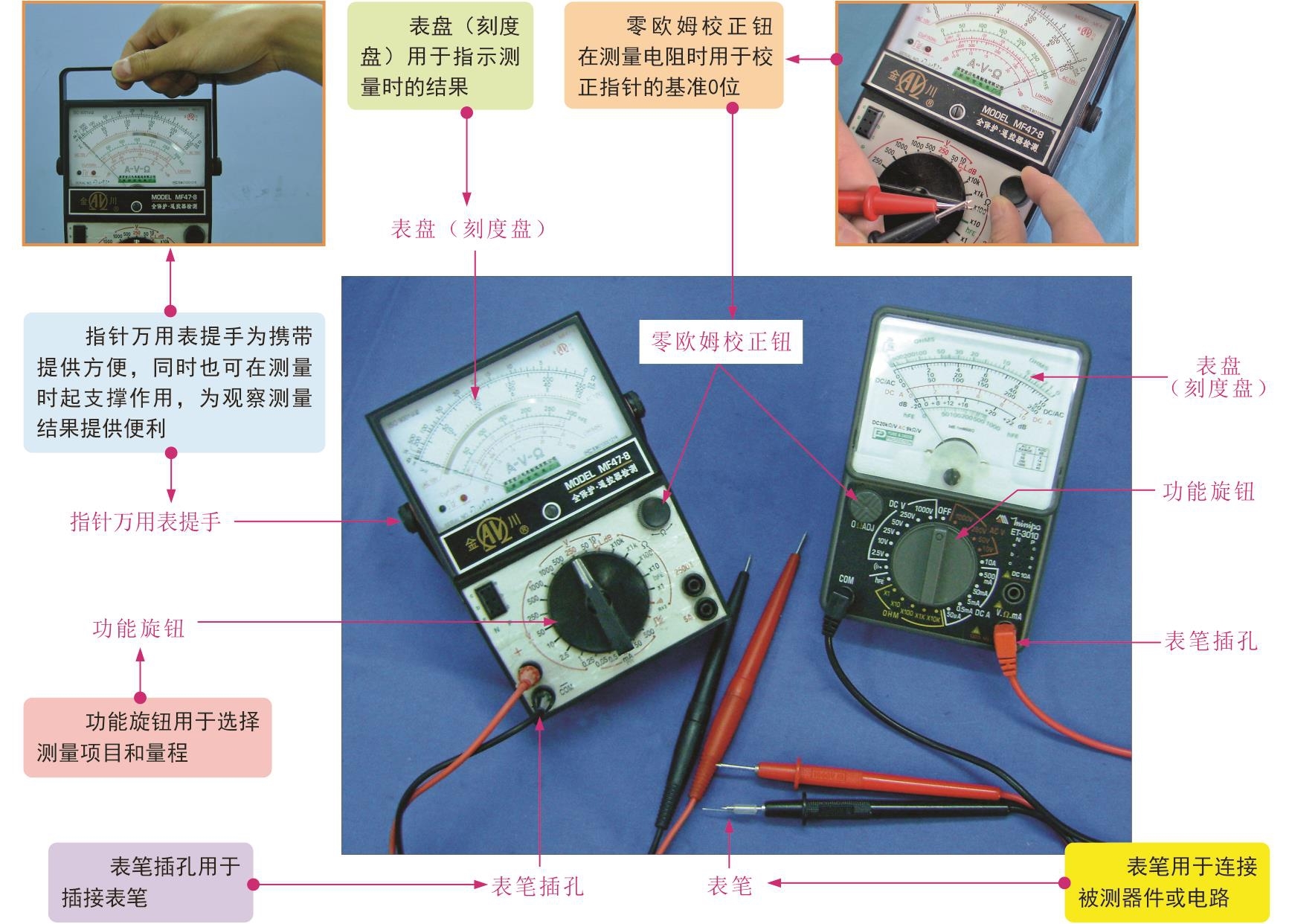

相对于其他一些常用的检测仪表来说，指针万用表使用方法简单，易于操作，功能强大，应用十分广泛。虽然不同类型指针万用表的检测项目不同，但结构组成基本相同。图1-1为指针万用表的基本结构。

指针万用表的功能很多，主要通过选择不同的功能挡位实现检测，因此在使用指针万用表之前，应先熟悉指针万用表的键钮分布及各个键钮的功能。

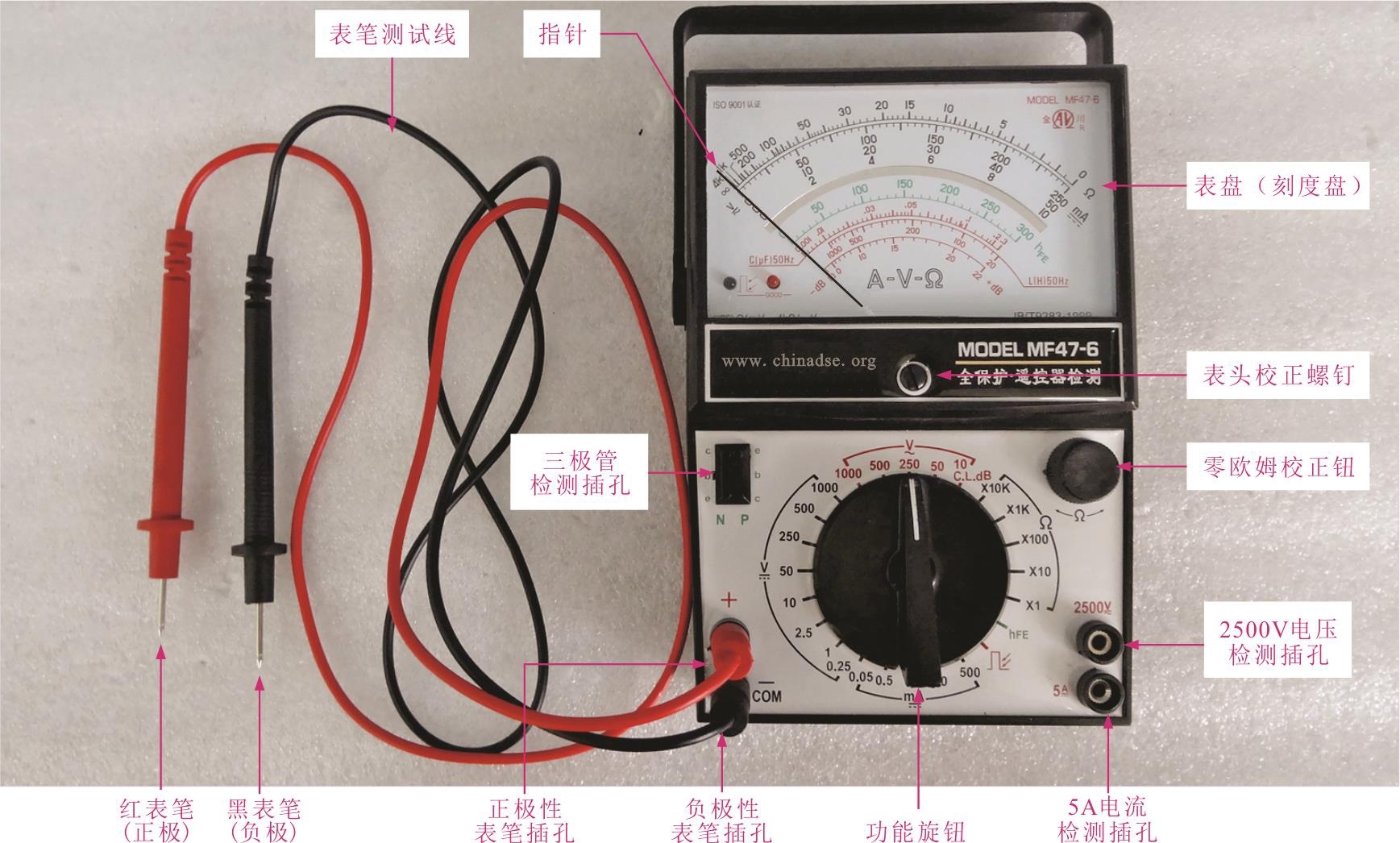

下面以金川MF47-8型指针万用表为例介绍键钮分布，如图1-2所示。

可以看到，该指针万用表的键钮主要有表盘（刻度盘）、指针、表头校正螺钉、三极管检测插孔、零欧姆校正钮、功能旋钮、正/负极性表笔插孔、2500V电压检测插孔、5A电流检测插孔及红/黑表笔等。

1　表盘（刻度盘）

表盘（刻度盘）位于指针万用表的最上方，由多条弧线构成，用于显示测量结果。由于指针万用表的功能很多，因此表盘上通常有许多弧线和刻度值，如图1-3所示。

指针万用表的表盘是由5条同心弧线构成的。每一条弧线上标识出了与量程选择旋钮相对应的刻度值。

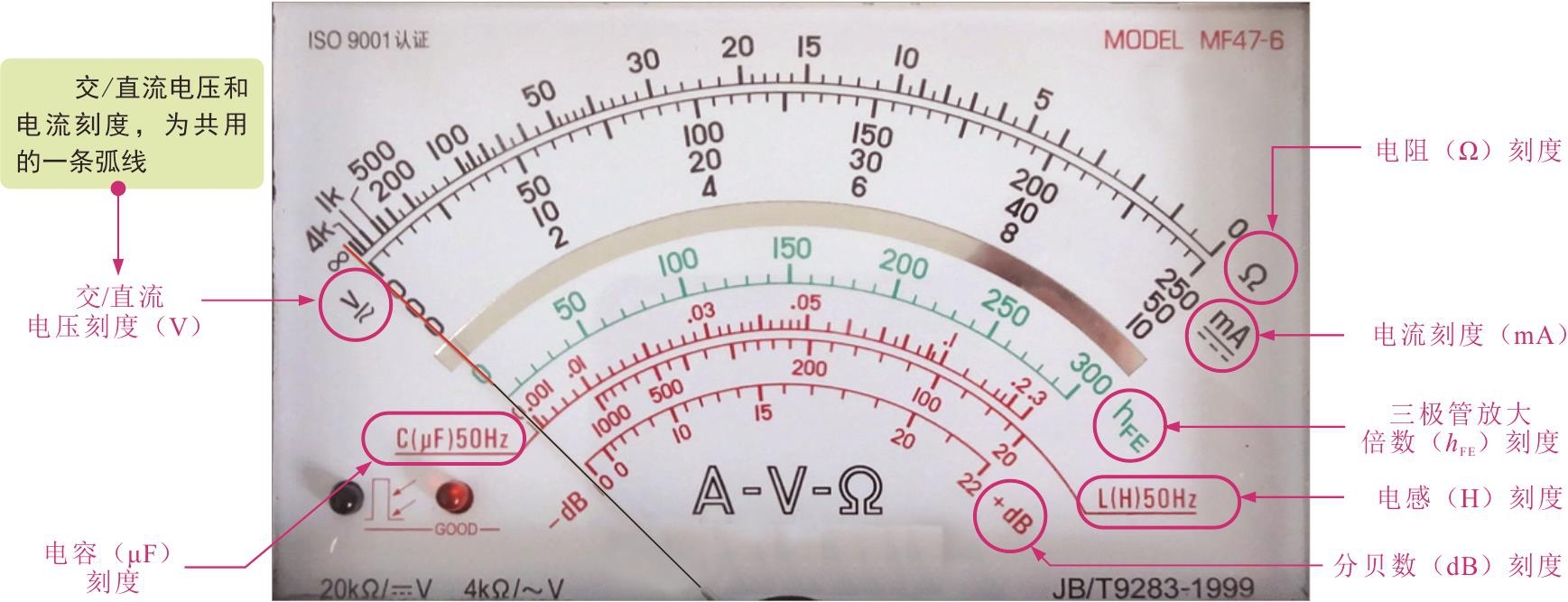

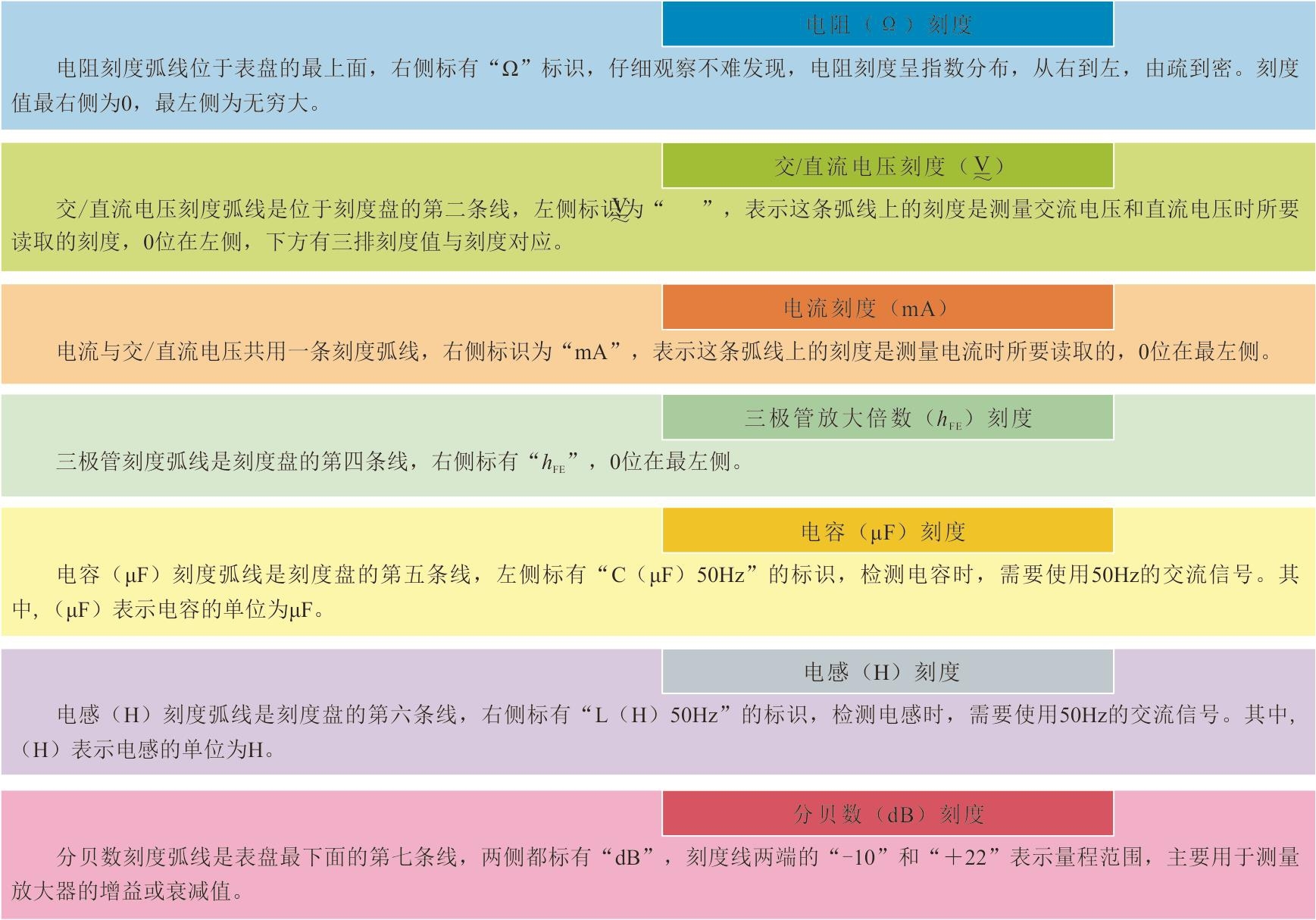

图1-4为指针万用表表盘（刻度盘）中各条弧线的功能。

2　表头校正螺钉

表头校正螺钉位于表盘下方的中央位置，用于指针万用表的机械调零，如图1-5所示。

3　功能旋钮

功能旋钮位于指针万用表的主体位置（面板），在其周围标有测量功能及测量范围，通过旋转功能旋钮可选择不同的测量项目及测量挡位，如图1-6所示。

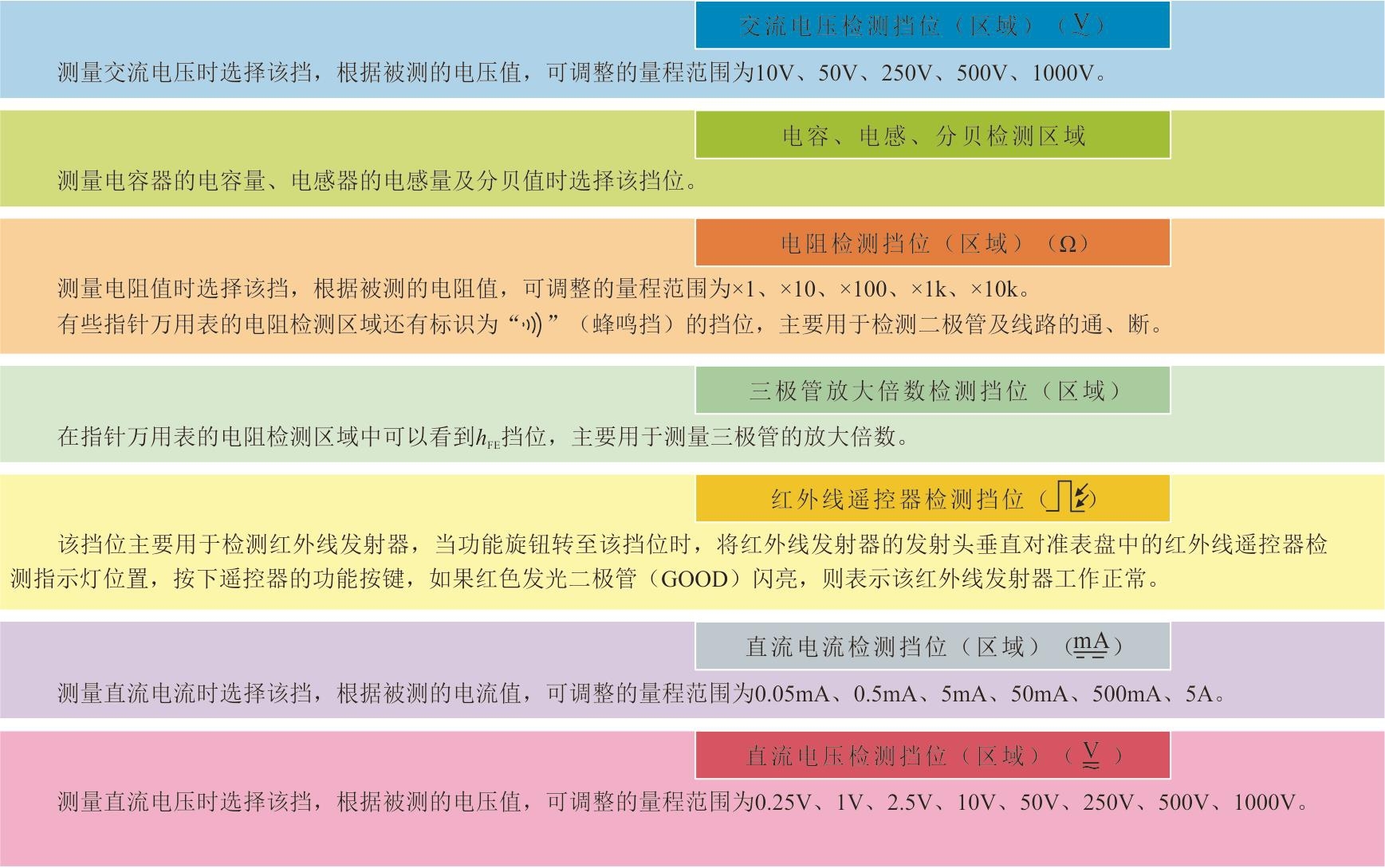

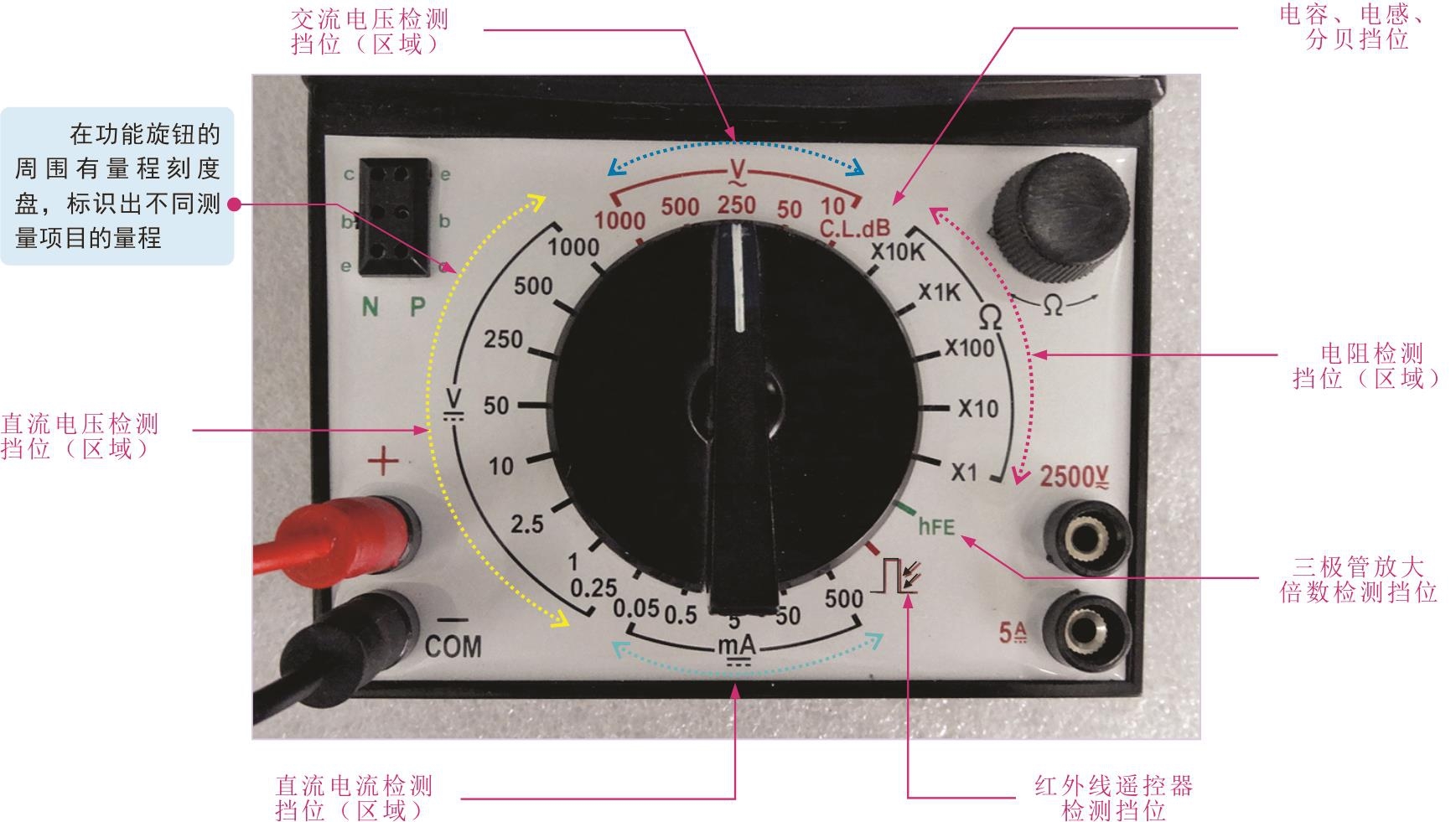

图1-7为指针万用表功能旋钮各挡位的功能。

4　零欧姆校正钮

零欧姆校正钮位于表盘下方，用于调整万用表测量电阻时指针的基准0位，在使用指针万用表测量电阻前要进行零欧姆调整，如图1-8所示。

5　三极管检测插孔

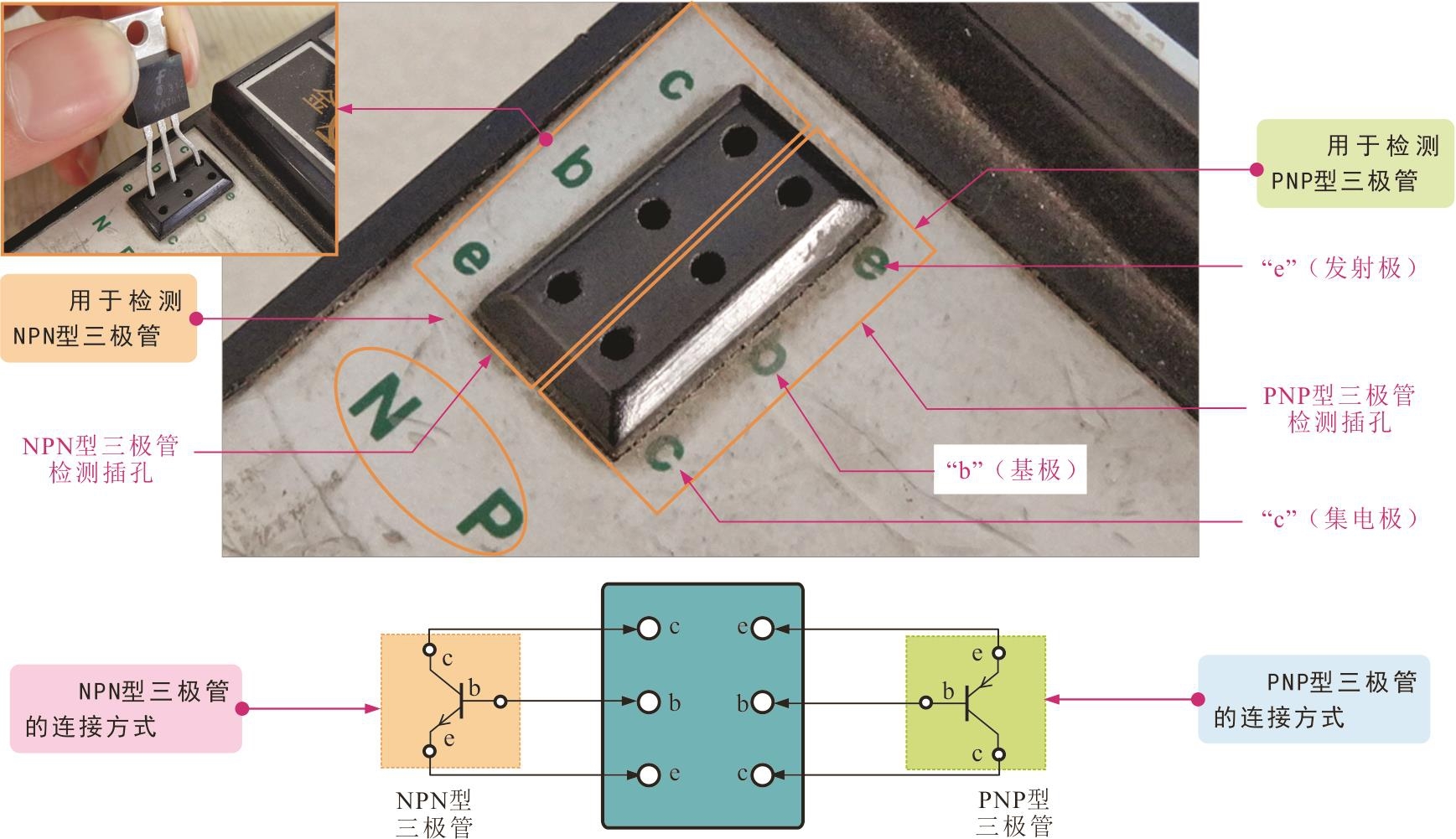

三极管检测插孔位于操作面板的右侧，专门用来检测三极管的放大倍数 h _FE ，外形如图1-9所示，标有N和P的文字标识。

6　表笔插孔

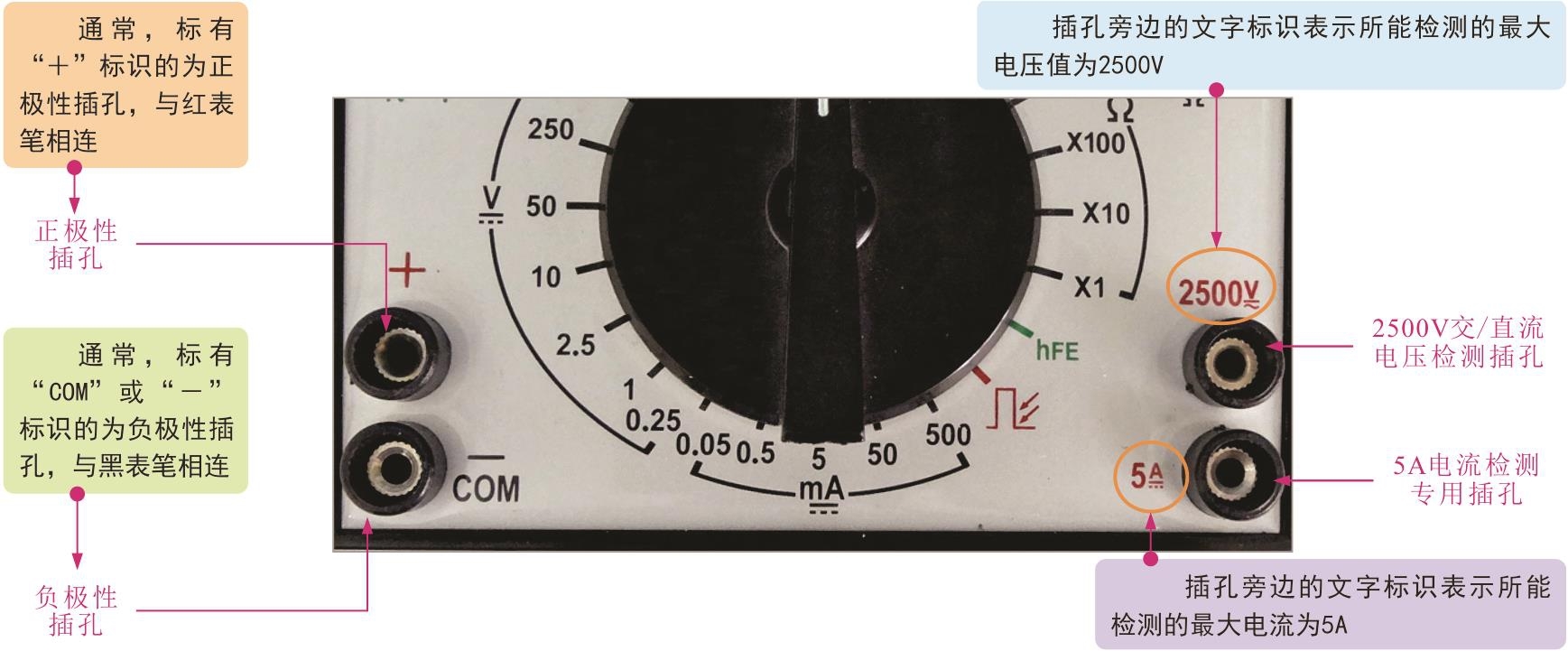

通常，在指针万用表的操作面板下面有2～4个插孔用来与表笔相连（指针万用表的型号不同，表笔插孔的数量及位置不同），每个插孔都用文字或符号标识，如图1-10所示。

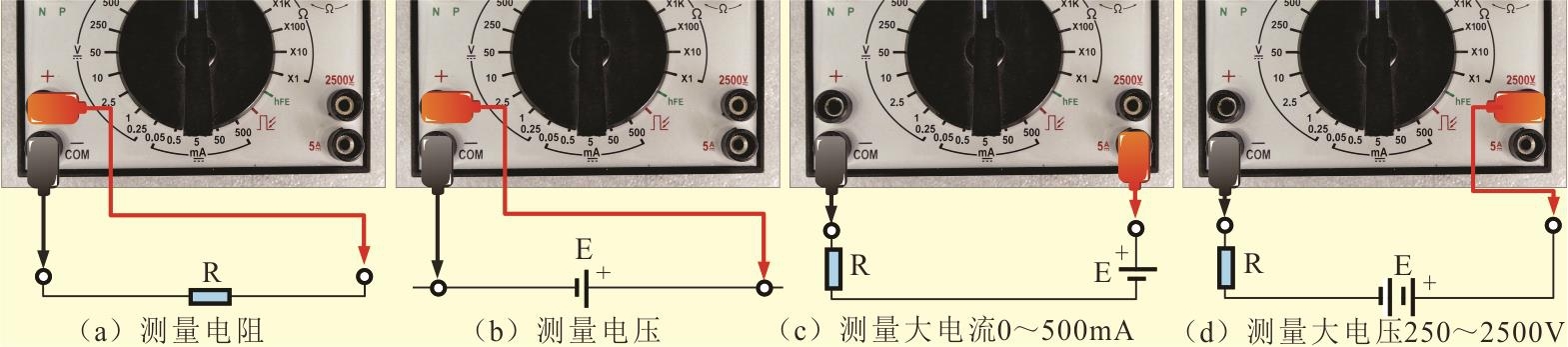

用指针万用表测量不同项目时，两表笔插接的测量插孔及与被测元器件（电路）的连接方式会有区别，如图1-11所示。

7　表笔

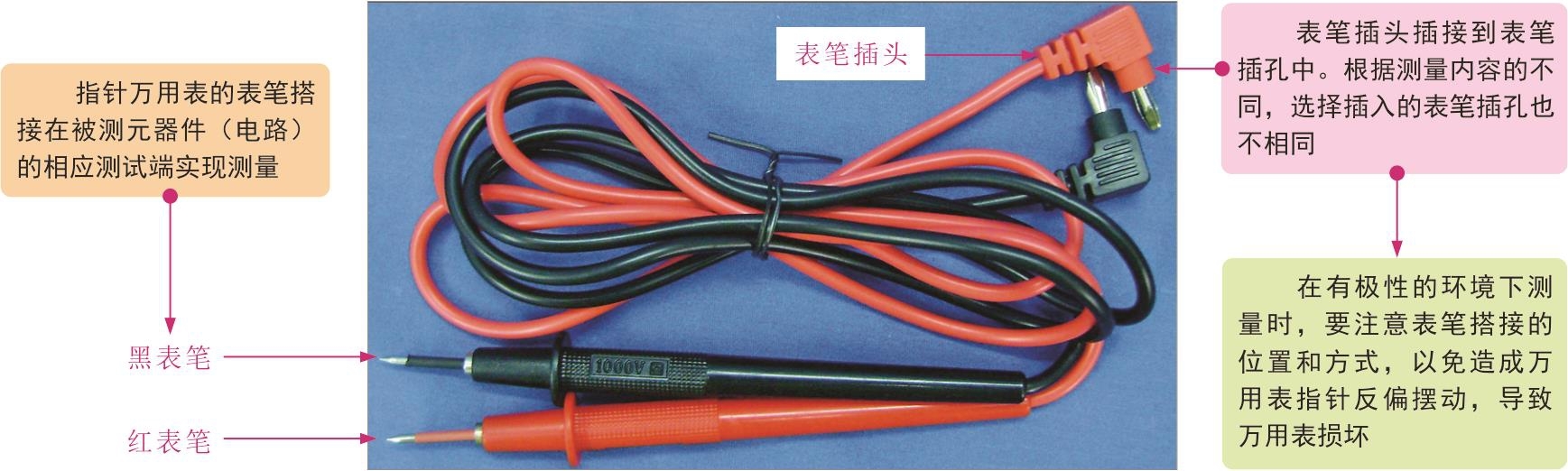

指针万用表的表笔分别使用红色和黑色标识，如图1-12所示，主要用于待测电路、元器件与万用表之间的连接。

1.1.2　指针万用表的使用方法

指针万用表作为精密的测量仪表，对使用环境及测量调整方法有严格的要求，一旦操作失误或设置不当都会直接影响测量结果，严重时还会造成仪表损坏或人身损伤。因此，如果想让指针万用表在实际操作过程中发挥作用，建立规范的操作规范非常重要。

1　连接测量表笔

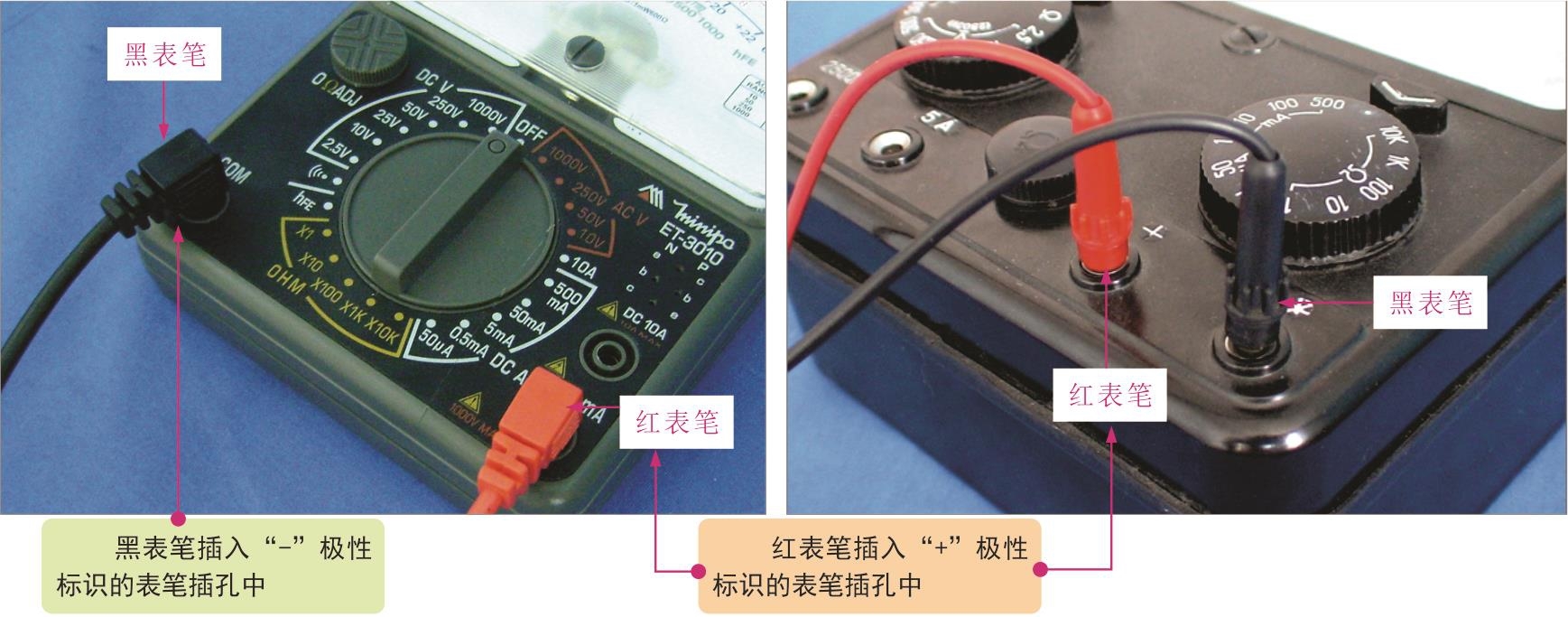

使用指针万用表测量前，应先将两表笔（红色和黑色）对应插入相应的表笔插孔中。图1-13为指针万用表测量表笔的连接操作。

2　表头校正（机械调零）

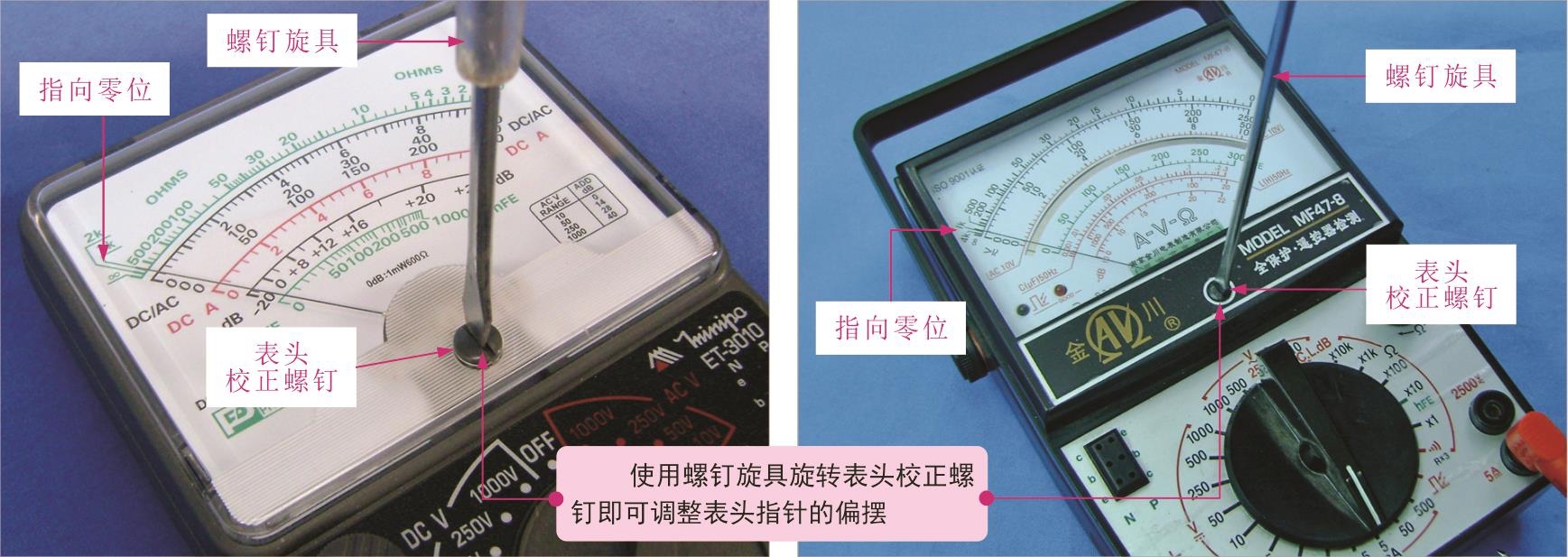

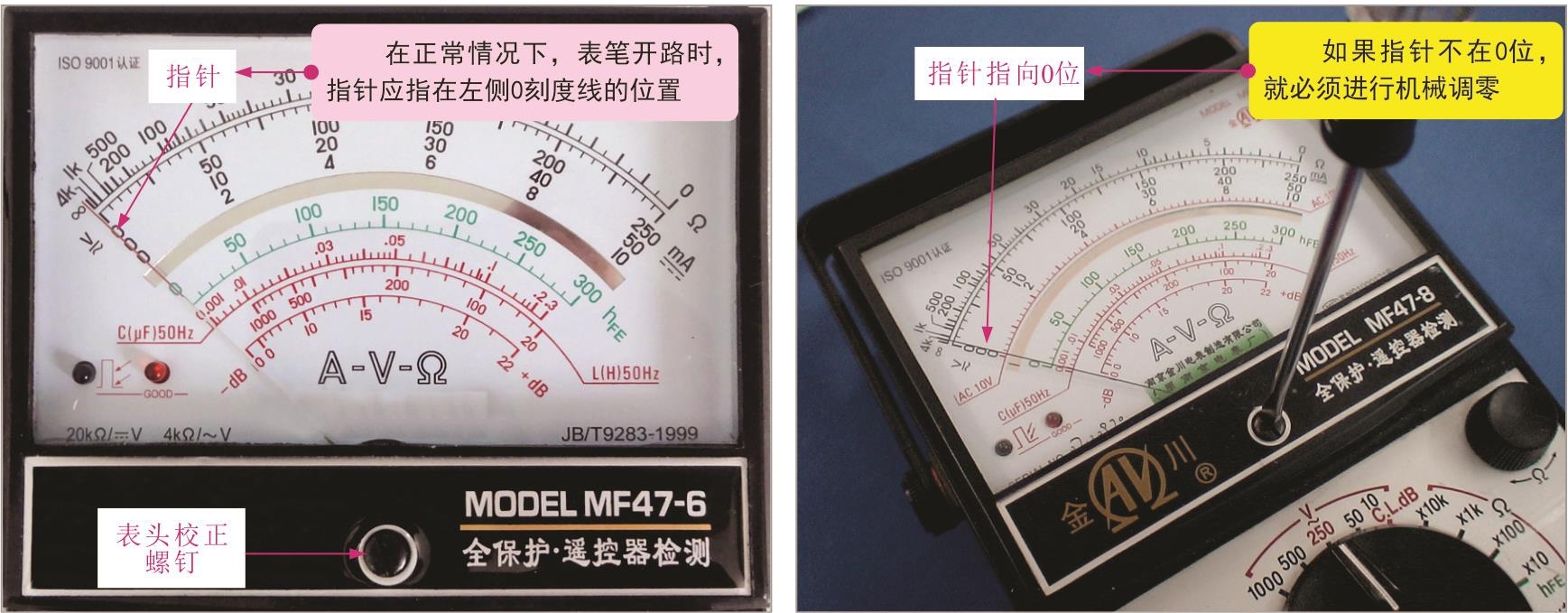

指针万用表的表笔开路时，指针应指在零位，若指针未指在零位，则需微调万用表的表头校正螺钉使表头指针指向零位，即进行表头校正（机械调零），如图1-14所示。

指针万用表靠指针的摆动角度指示所测量的数值。例如，测量直流电流时，电流流过表头的线圈会产生磁动力使表针摆动，流过的电流越大，指针偏摆的角度也越大。如电流为0，则表针会停在初始零位不动。若无电流时表针的初始位置不在零位，则在测量时就会出现误差。

将万用表置于水平位置，表笔开路，观察指针是否位于零位，如表针偏正或者偏负，都应微调表头校正螺钉，使指针准确地对准零位。校正后能保持很长时间不用调整，通常只有在万用表受到较大冲击、振动后才需要重新校正。如万用表在使用过程中超过量程出现“打表”的情况，则可能引起表针错位，需要注意。

3　测量范围的设置

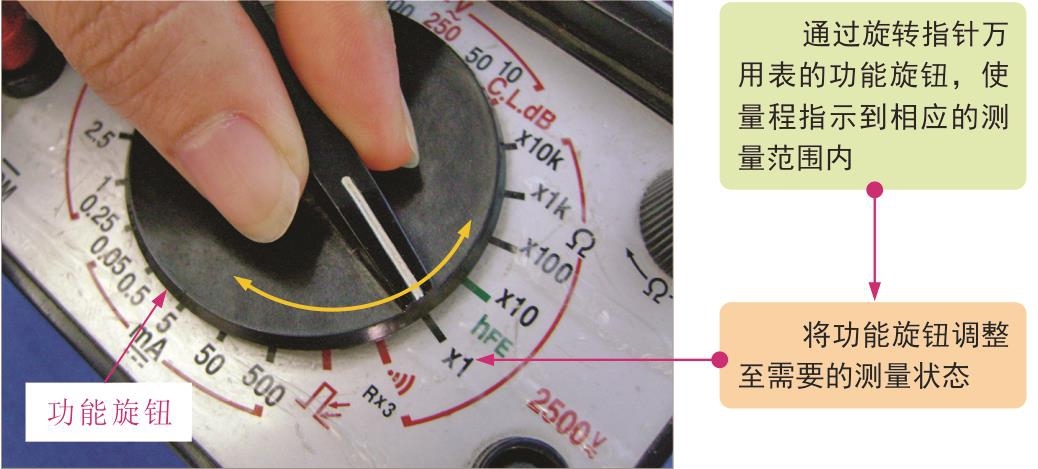

根据测量的需要，无论是测量电流、电压还是电阻，均需要对量程范围进行设置。调整指针万用表的功能旋钮，将功能旋钮调整到相应的测量状态，无论是测量电流、电压还是电阻，都可以通过功能旋钮轻松地切换，如图1-15所示。

由于指针万用表是靠指针的偏摆角度与刻度盘对应读取测量数值的，因此在测量时，选择正确的量程对于测量的准确度非常重要。通常，在指针偏摆角度很小的情况下，读数的误差较大。

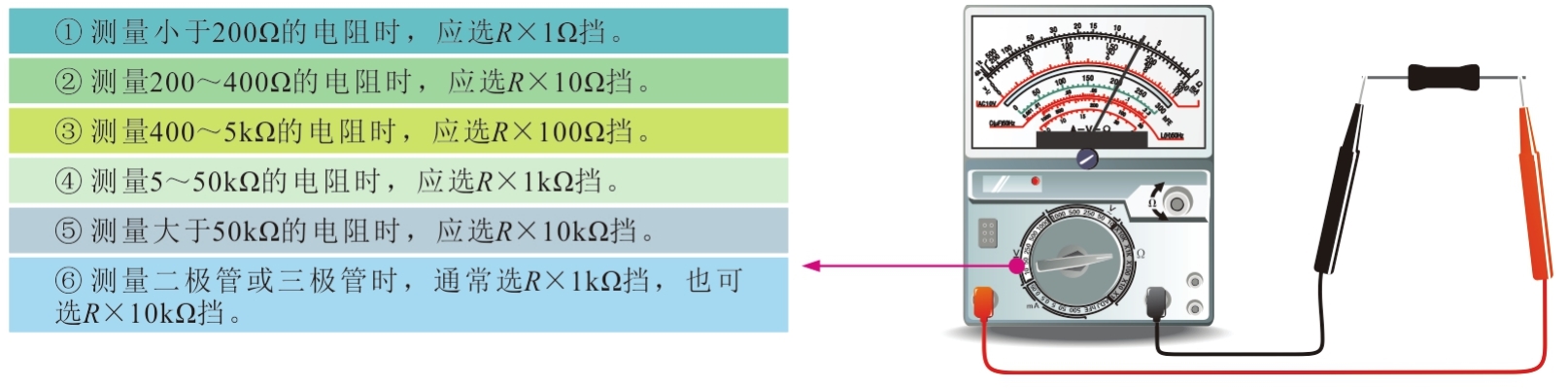

图1-16为用指针万用表测量电阻时的量程选择。

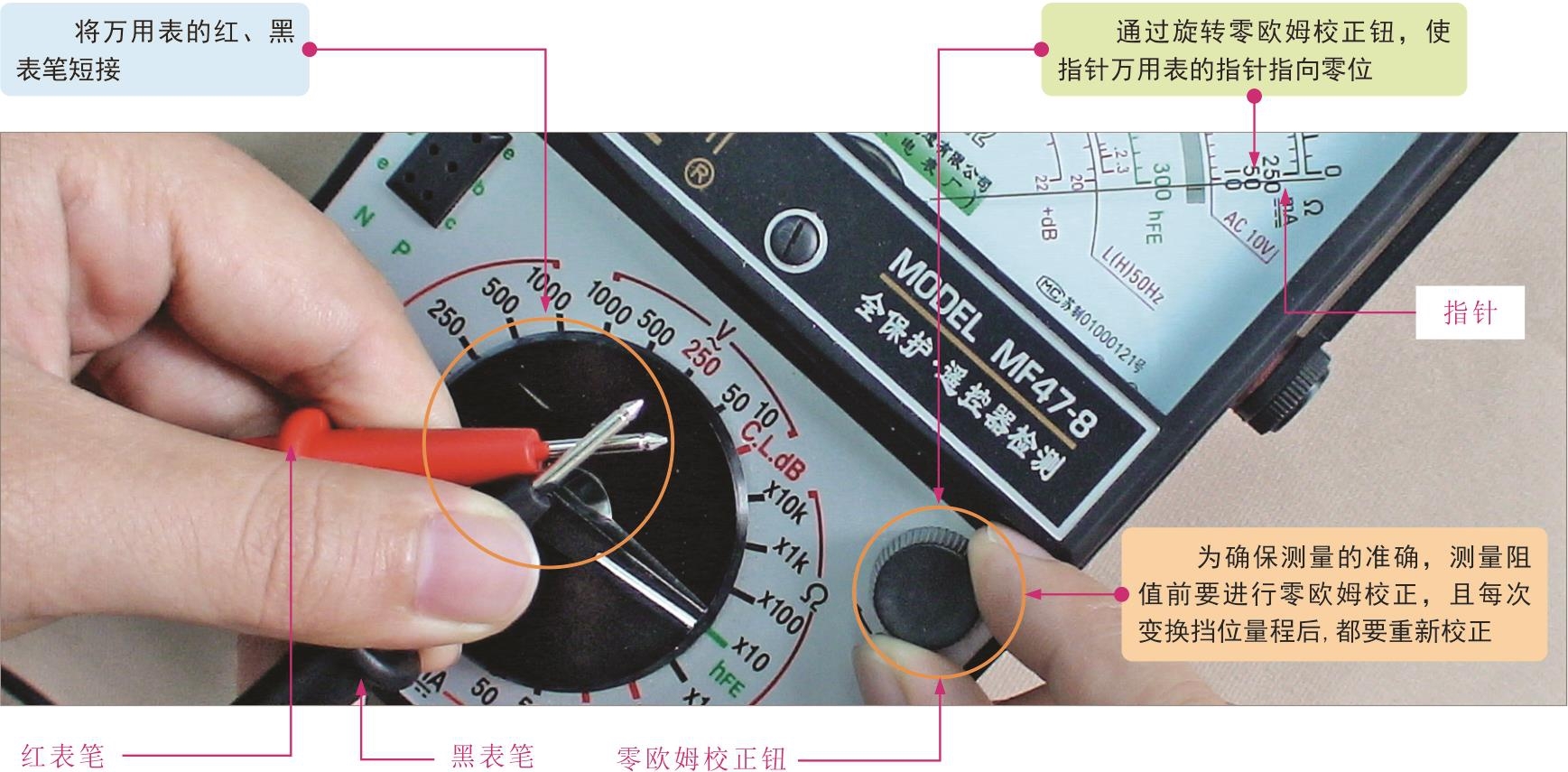

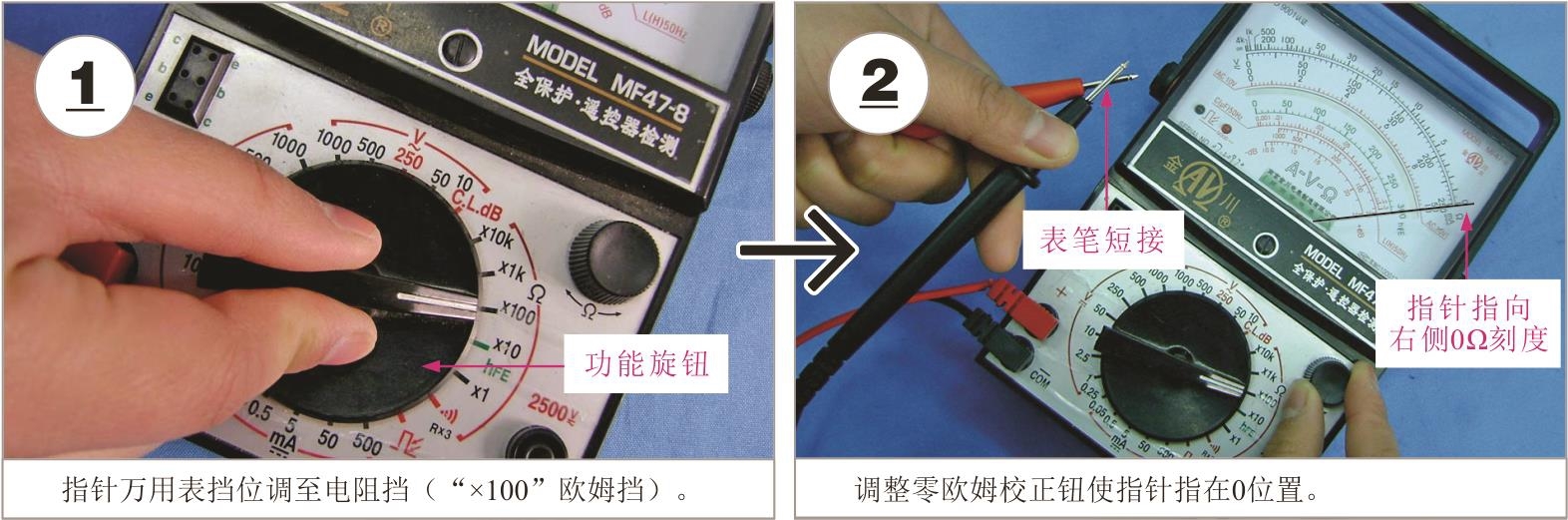

值得注意的是，在使用指针万用表测量电阻值时，除了要根据测量对象选择合适的电阻挡位外，还需要进行零欧姆调整，以保证其准确度，如图2-4所示。

在测量电阻值时，每变换一次挡位或量程，就需要重新通过零欧姆校正钮进行零欧姆调整，确保测量的准确。测量电阻值以外的其他量时不需要进行零欧姆调整。

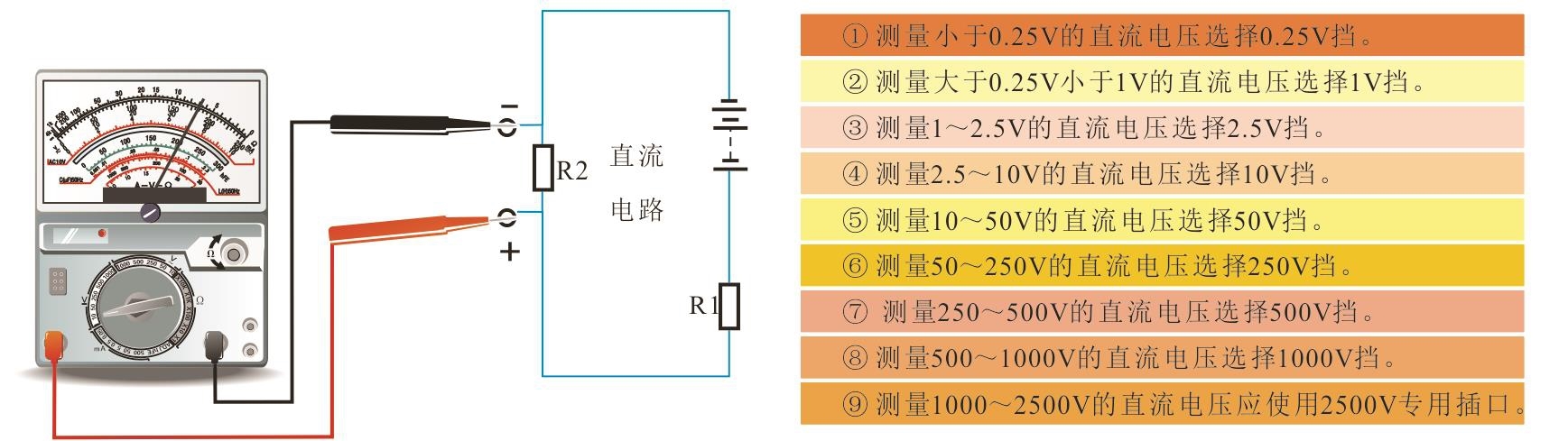

图1-18为用指针万用表测量直流电压时的量程选择。在检测电压之前，往往很难预测所测电压的范围，所以先选择较大的量程试测。例如，先选择500V挡试测，如果表针偏摆很小，再换量程为50V，如表针偏摆不足10V，再改量程为10V挡，即可测出小于10V的实测直流电压值。

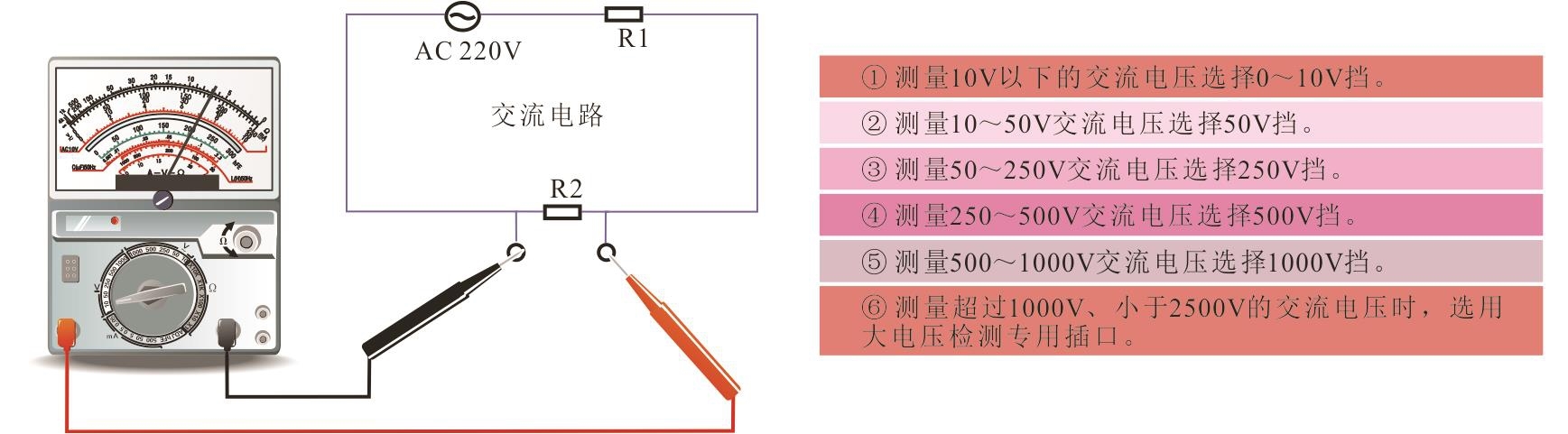

图1-19为用指针万用表测量交流电压时的量程选择。量程调整与直流电压类似，应从大量程逐挡测试。

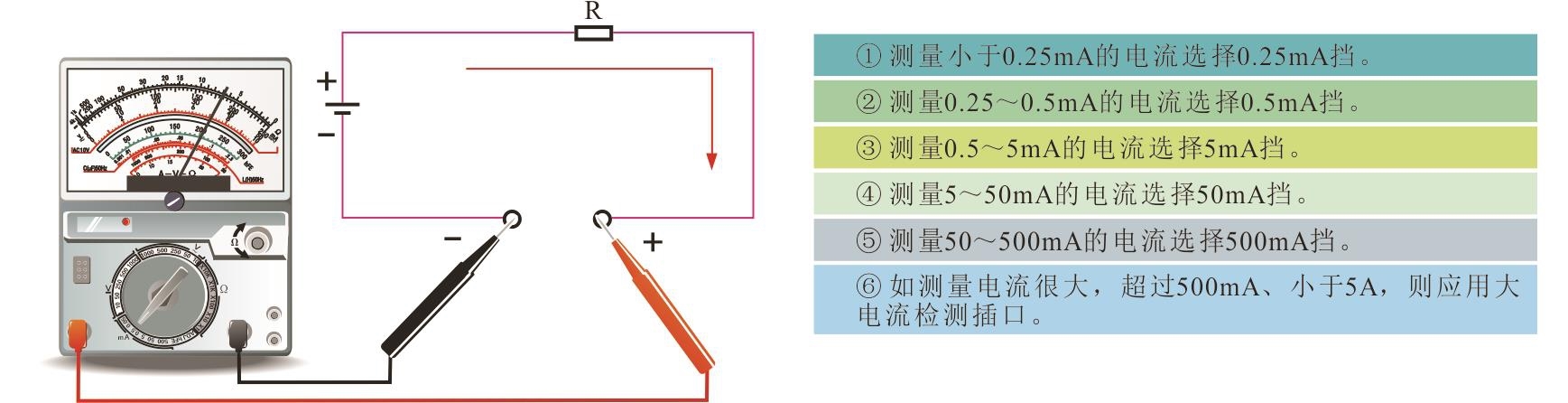

图1-20为用指针万用表测量直流电流时的量程选择。测量直流电流前可对检测的值进行预测，如不能预测出电流的范围，也应先选择较大的量程，以免损坏万用表，因为过大的电流会引起表针或线圈损坏。

一般来说，普通指针万用表直流电流的最大量程为500mA，可用最大量程试测，观察表针的摆动情况，如发现表针摆幅小于50mA，则将万用表量程调至50mA挡后再测量，即可测出准确的值。

使用指针万用表测量时，应根据被测量值选择合适的量程才能获得精确的值，如果量程选择得不当，会引起较大的误差。例如，使用指针万用表检测5号电池的电压值。5号电池的标称值为1.5V，新电池的电压应大于1.6V，测量时，使用指针万用表的直流电压量程一共有8个量程挡位，即0.25V/1V/2.5V/10V/50V/250V/500V/1000V。

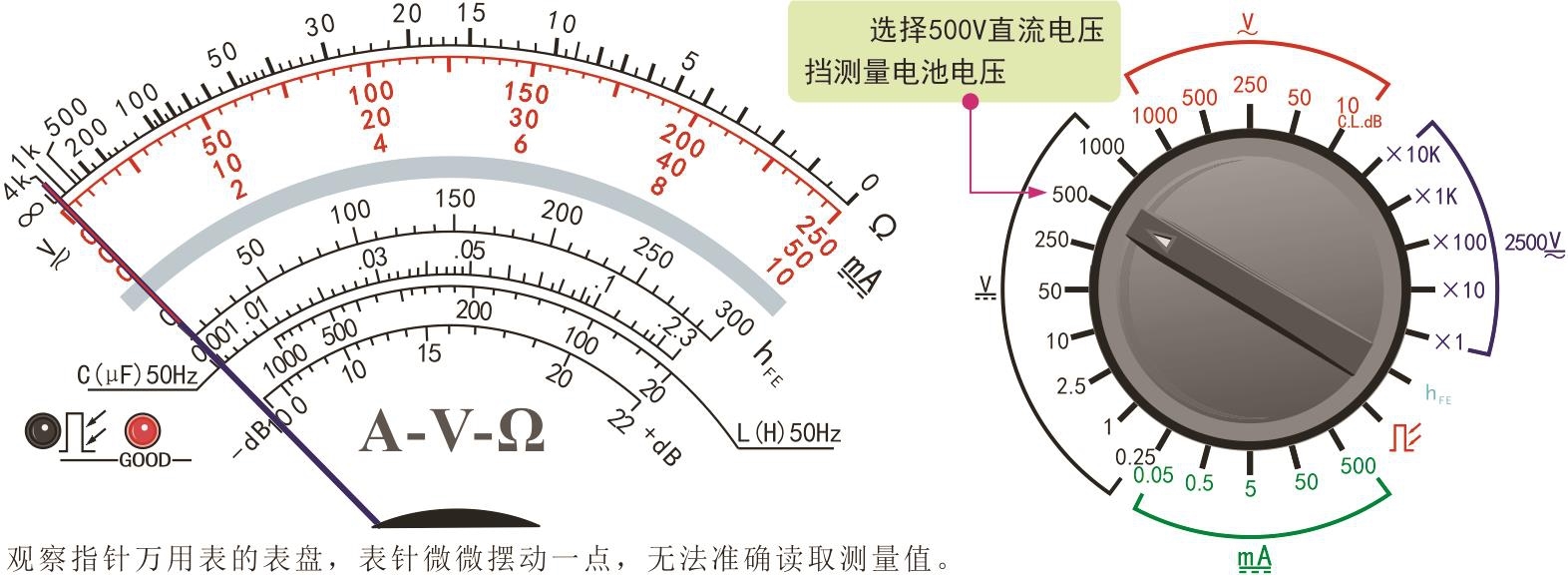

如果选择500V（或1000V）量程挡位测量电池电压，如图1-21所示，则每一小格相当于10V，表针微微摆动一点，很难准确读出所测电压值。

如果选择250V量程挡位测量电池电压，如图1-22所示，则每一小格相当于5V，表针摆不到半格，仍然读不出准确的数值。

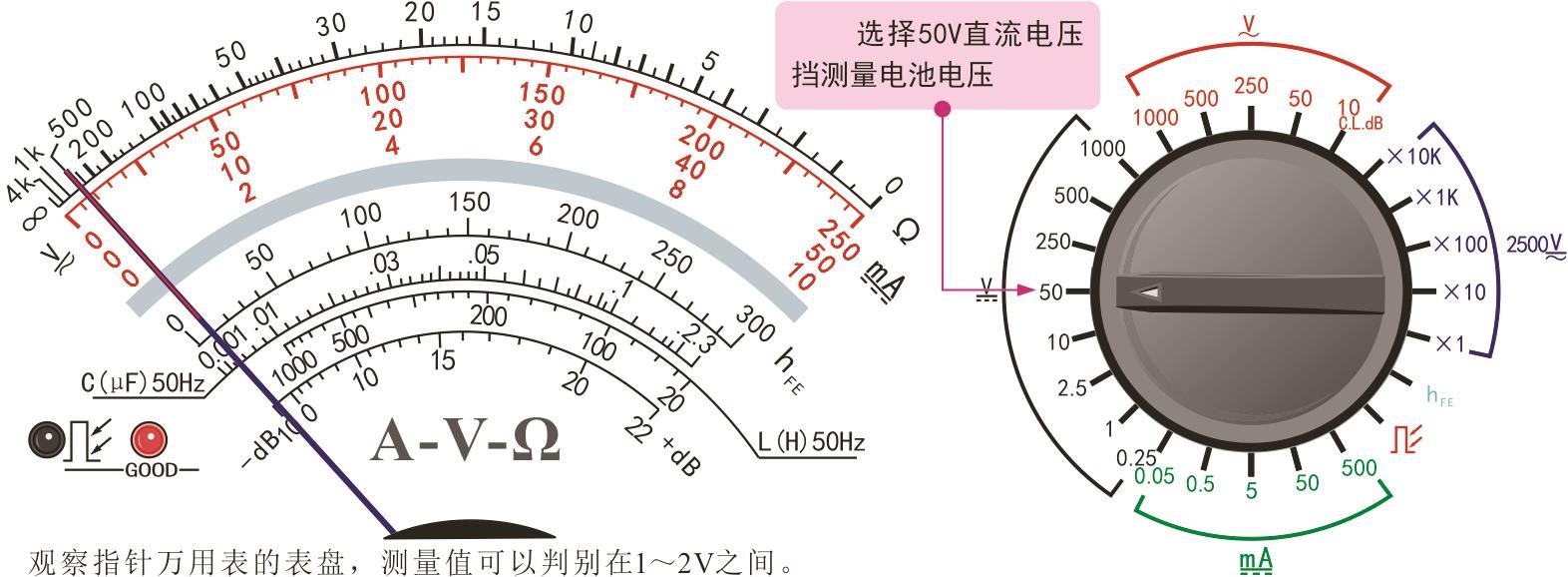

如果选择50V量程挡位测量电池电压，如图2-23所示，则每一小格相当于1V，表针摆动接近2V，测量值可判断在1～2V之间，但不准确。

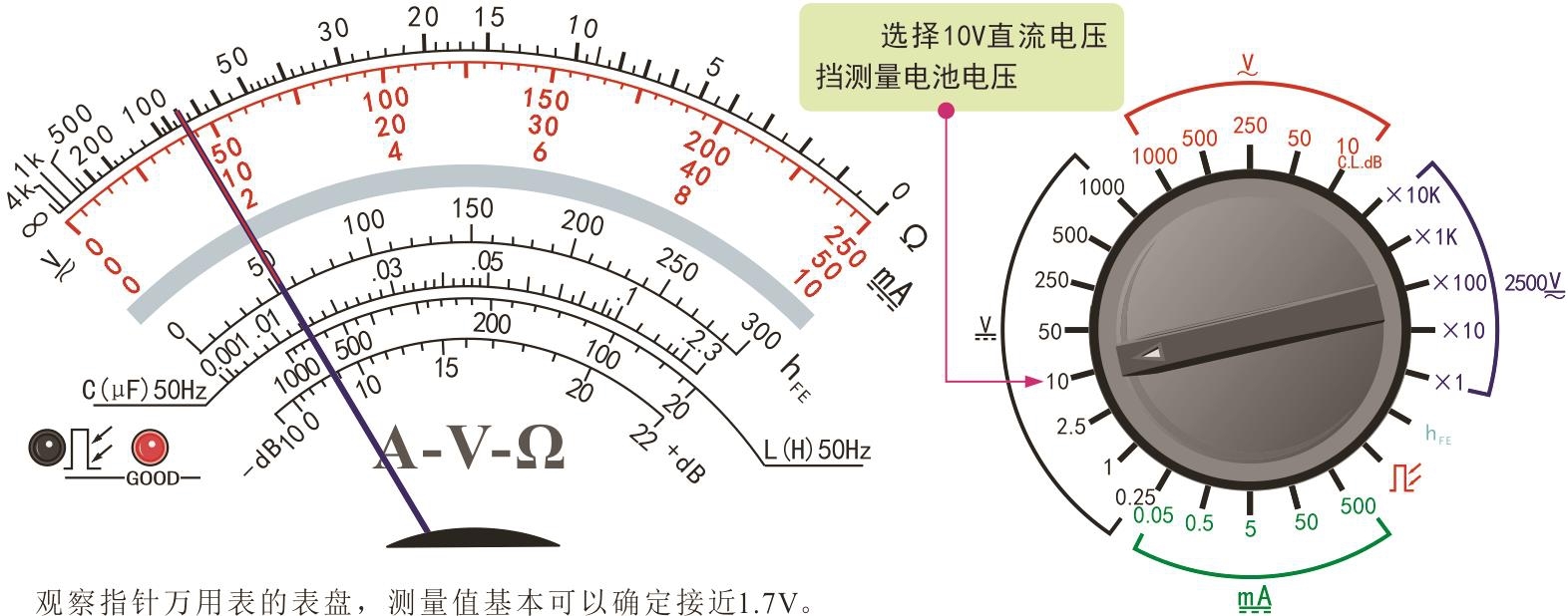

如果选择10V量程挡位测量电池电压，如图1-24所示，则每1小格相当于0.2V，表针指在1.6～1.8V之间，此值已接近电池的电压值。

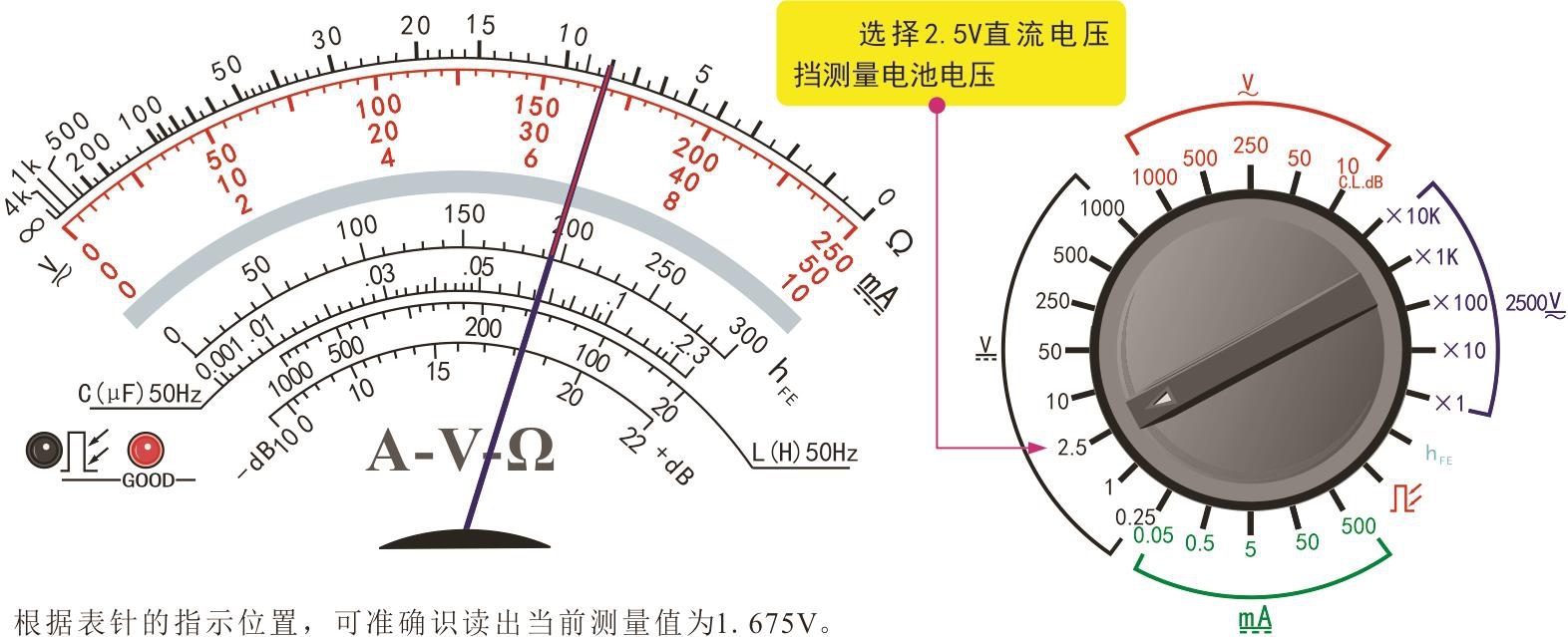

如果选择2.5V量程挡位测量电池电压，如图1-25所示，则每一小格相当于0.05V，表针指示在1.65～1.7V中间的位置，此值最精确，因而量程应选择2.5V挡。

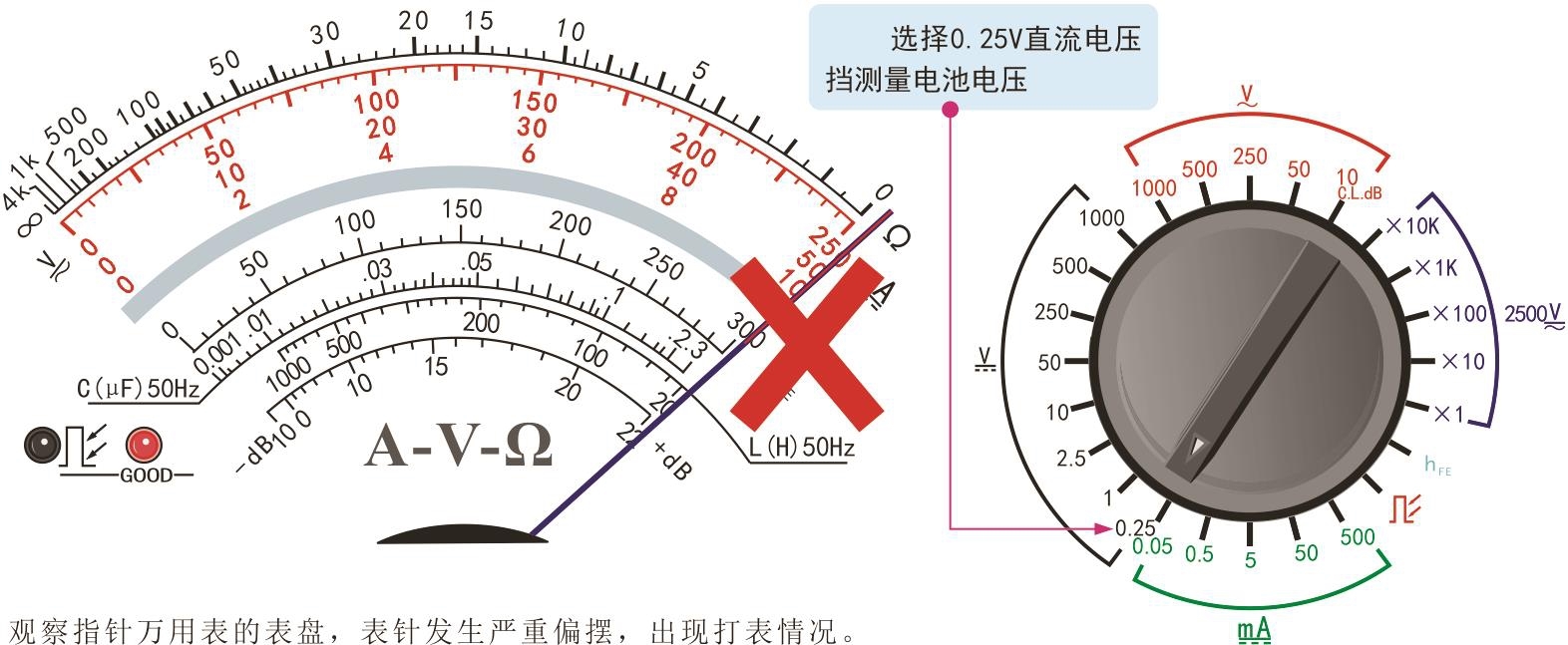

如果选择0.25V量程挡位测量电池电压，如图1-26所示，则电池电压已超过测量范围，会出现打表现象，有可能损坏万用表，因而不能选择小于量程的挡位。

4　测量时表笔的搭接

指针万用表的检测操作比较简单，在完成指针万用表的表笔连接、校正、量程设定等准备工作后，将指针万用表的两个表笔搭接到待测对象上即可开始测量。

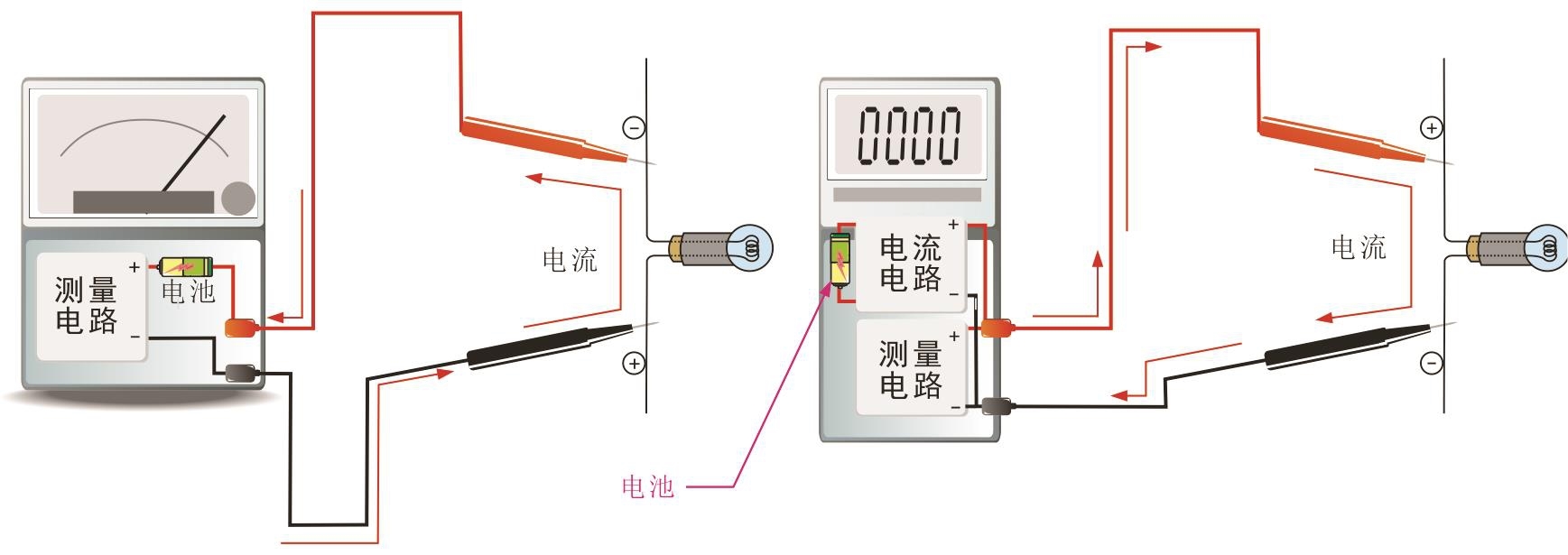

指针万用表在检测过程中要注意表笔的极性。图1-27为用万用表检测电阻时表笔的连接方式。使用指针万用表检测电阻是利用表内的电池为被测电阻提供电流，通过对电流的检测求出电阻值。在这种情况下，由于红表笔接表内电池的负极，黑表笔接正极，电流从黑表笔流出，经被测电阻后，由红表笔流入万用表。

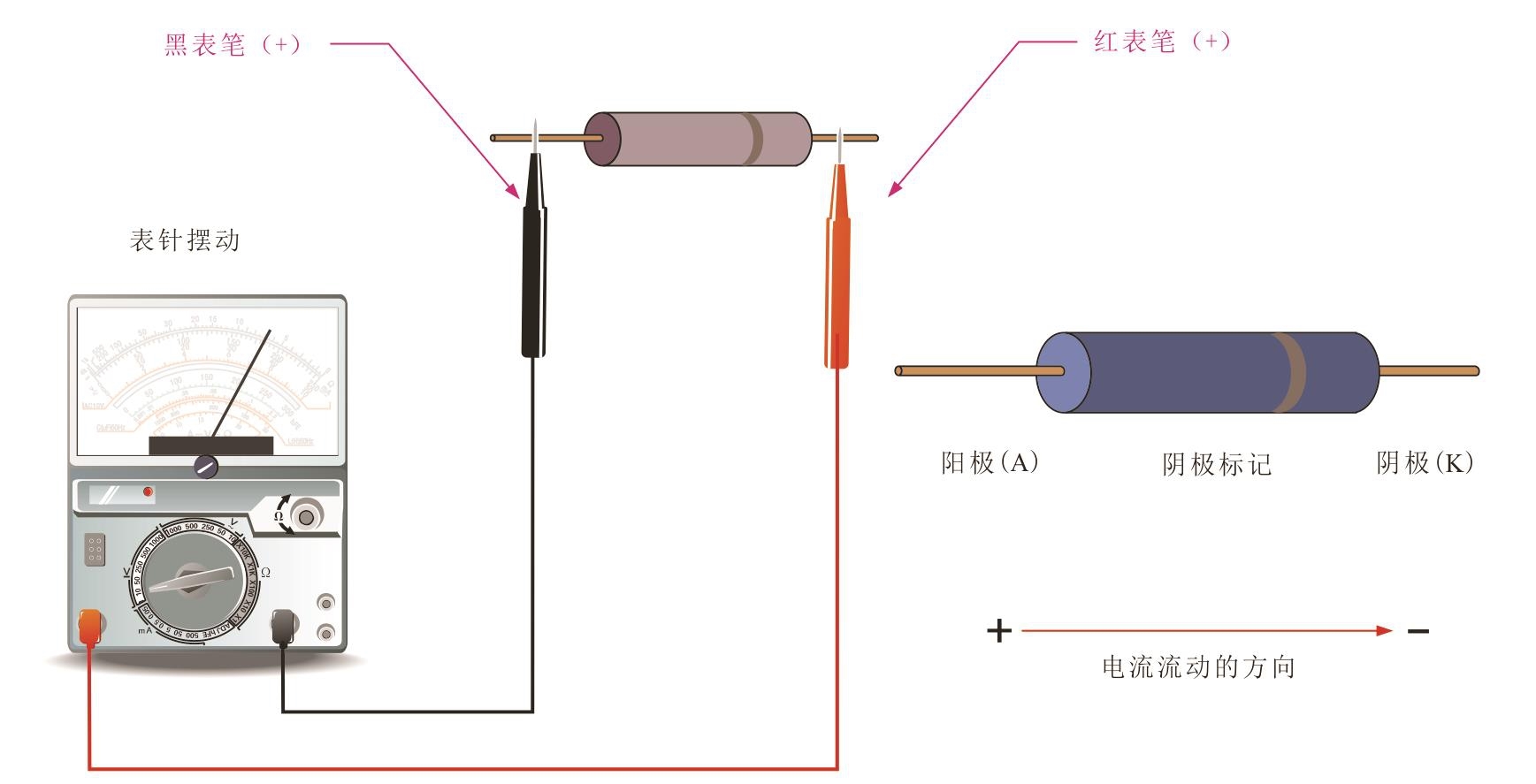

检测有极性器件（二极管、三极管等）时必须注意表笔极性。图1-28为用指针万用表检测二极管时的表笔连接方式。借助万用表的电阻测量功能检测二极管的正、反向阻抗时，将黑表笔（+极性）接二极管的阳极，红表笔接二极管的阴极，二极管导通，表针向右偏摆。调换表笔后再测，二极管反向截止，表针不动，阻抗为无穷大。

5　测量结果的读取

用指针万用表测量时，要根据选择的量程，结合表针在相应刻度线上指示的刻度位置读取测量结果。不同测量功能所测结果的读取方法不同。

（1）指针万用表电阻测量结果的读取

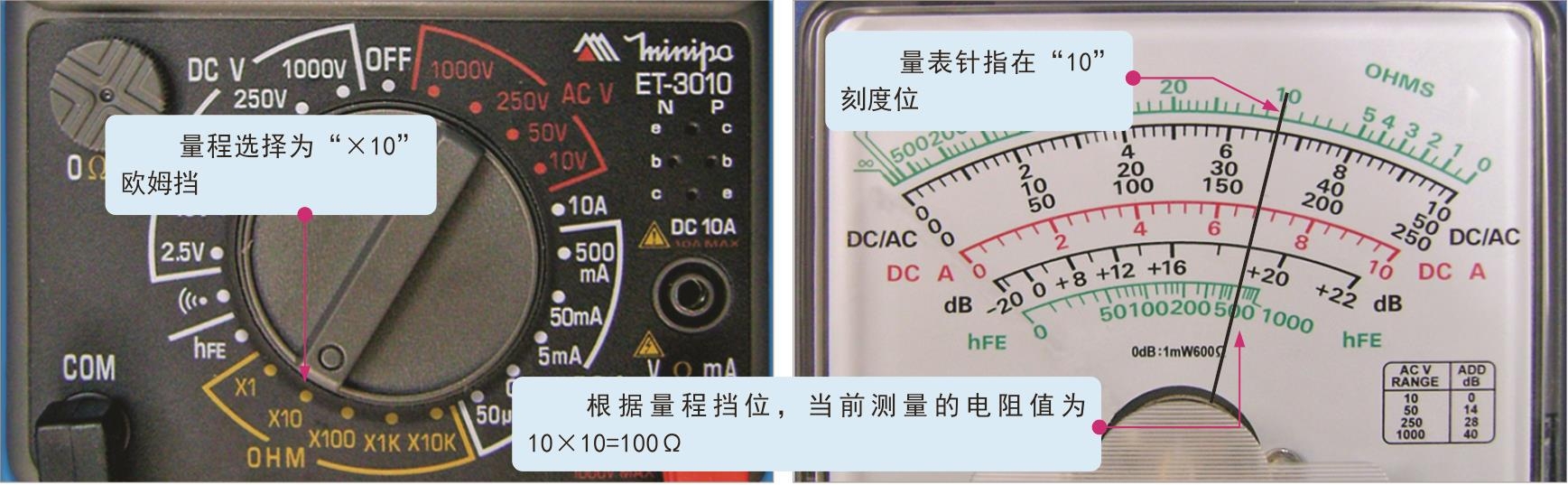

指针万用表电阻测量结果的读取比较特殊，需要将指针指示数值与挡位量程相乘才能得到最后结果。例如，图1-29为选择“×10”欧姆挡量程时的读取方法。

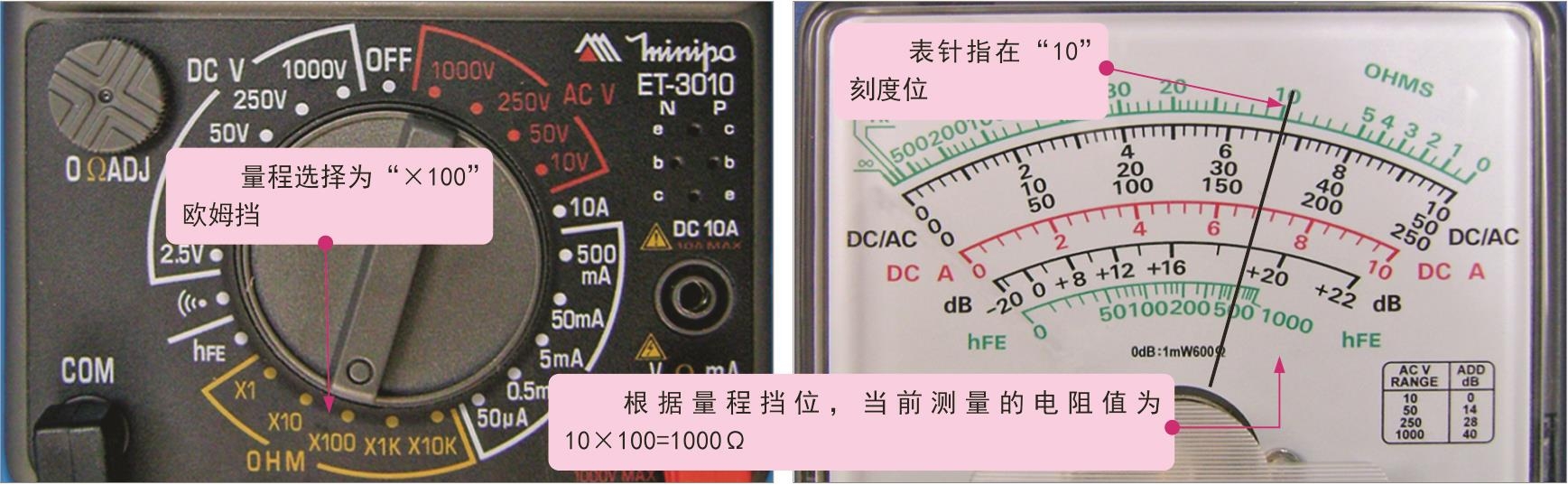

图1-30为选择“×100”欧姆挡量程时的读取方法。

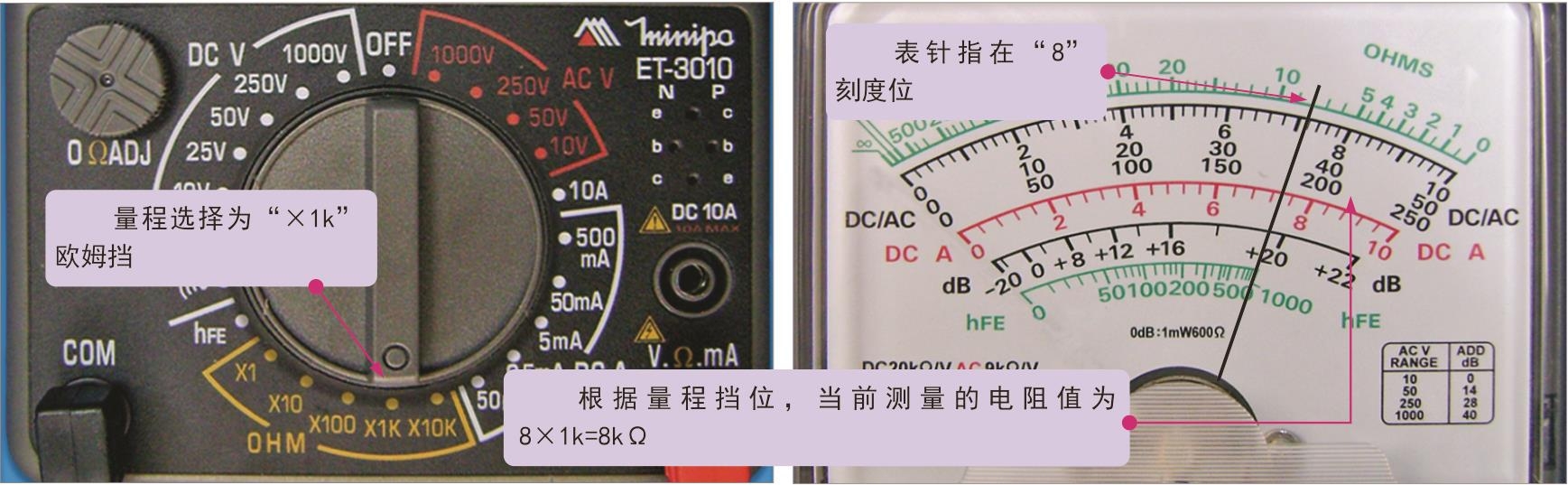

图1-31为选择“×1k”欧姆挡量程时的读取方法。

（2）指针万用表电压测量结果的读取

指针万用表电压测量结果读取比较简单，根据选择的万用表挡位量程，对应找到读取的刻度线（或根据换算比例换算后），直接读取指针指示的数值即为实际结果（注意，不需要乘以挡位量程数值）

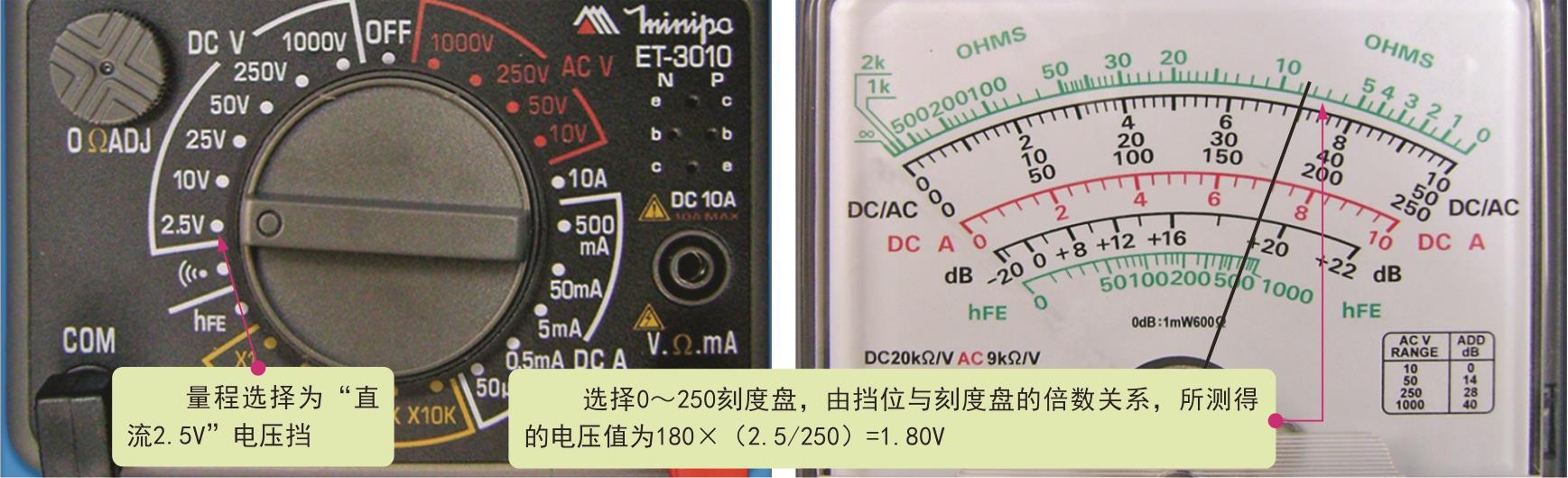

例如，图1-32为选择直流“2.5V”电压挡量程时的读取方法。

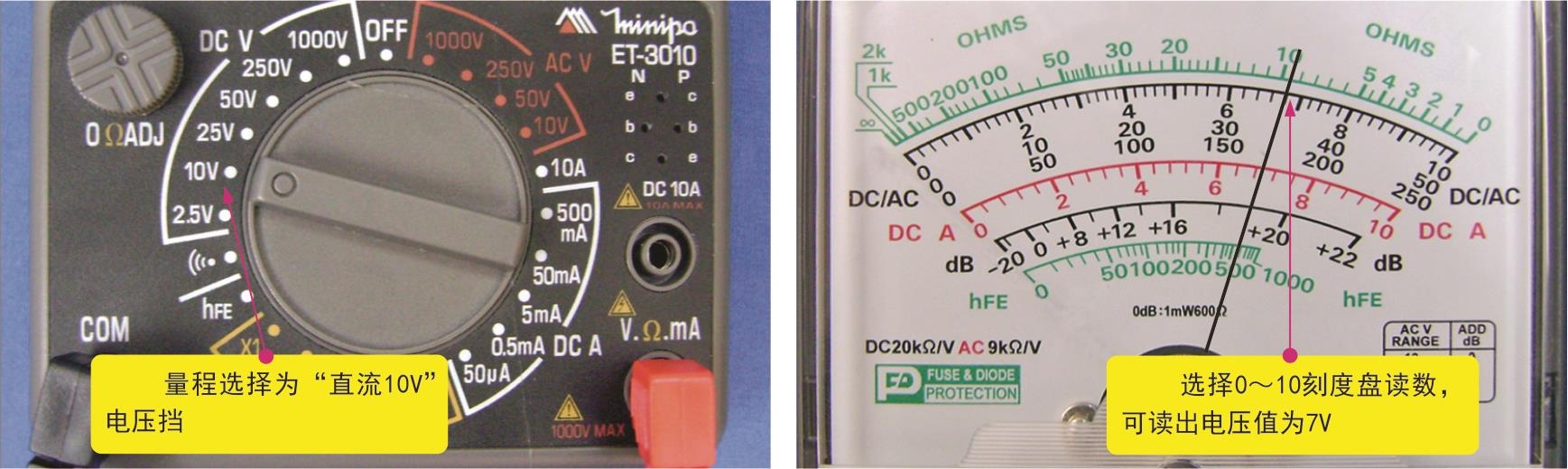

图1-33为选择直流“10V”电压挡量程时的读取方法。

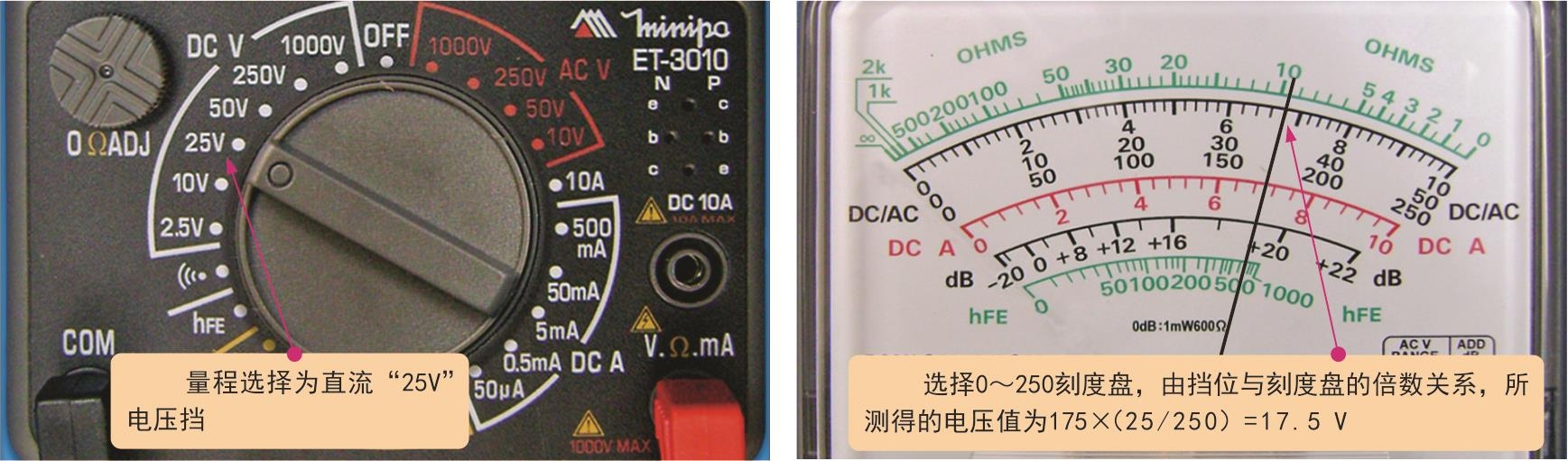

图1-34为选择直流“25V”电压挡量程时的读取方法。

用指针万用表测量直流电压、交流电压、直流电流、交流电流的结果读取方法相同，均结合测量挡位，找到对应的读取刻度线（或换算比例后）即可。
