1.3.1 PLC的组成框图

PLC种类很多，但结构大同小异，典型的PLC控制系统组成框图如图1-5所示。在组建PLC控制系统时，需要给PLC的输入端子连接有关的输入设备（如按钮、触点和行程开关等），给输出端子连接有关的输出设备（如指示灯、电磁线圈和电磁阀等）。如果需要PLC与其他设备通信，可在PLC的通信接口连接其他设备；如果希望增强PLC的功能，可给PLC的扩展接口接上扩展单元。

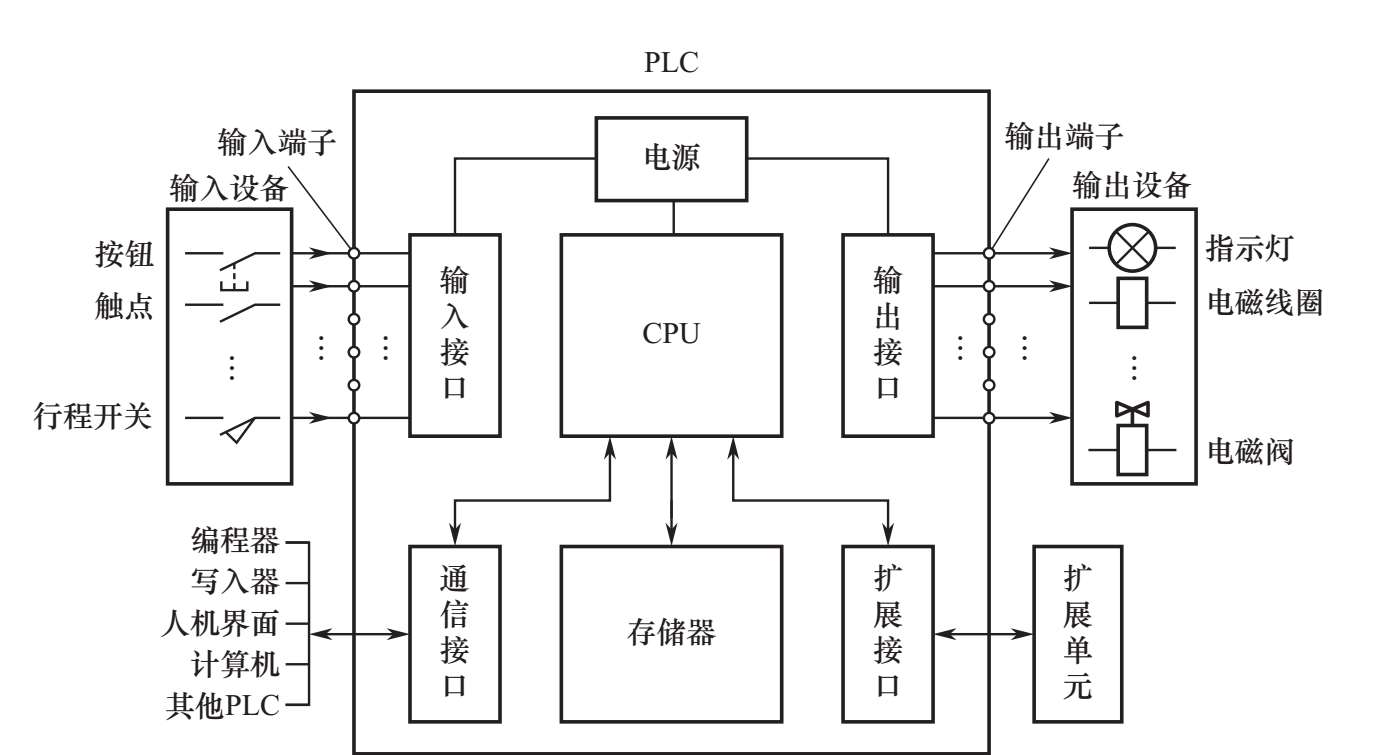

图1-5 典型的PLC控制系统组成框图
