1.4.2 功能块图(FBD)
功能块图采用了类似数字逻辑电路的符号来编程 ,对于具有数字电路基础的人很容易掌握这种语言。图1-12所示为功能相同的梯形图程序与功能块图程序,在功能块图中,左端为输入端,右端为输出端,输入、输出端的小圆圈表示“非运算”。

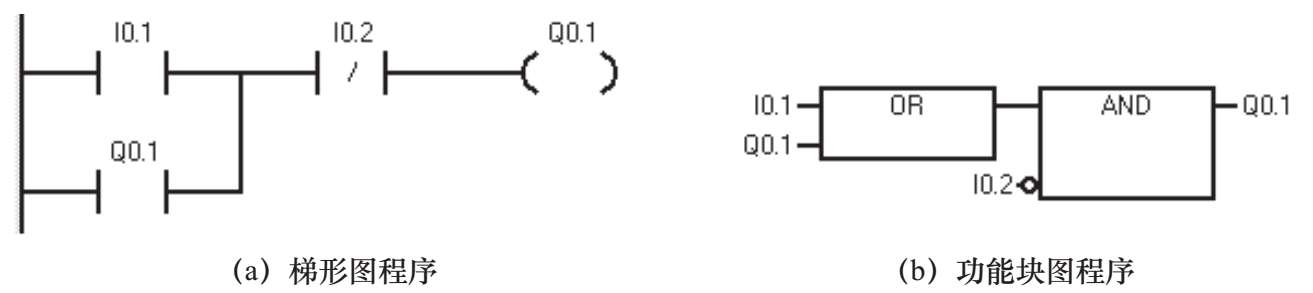

图1-12 梯形图程序与功能块图程序的比较
