2.1.3 CPU模块的接线

1．输入/输出端的接线方式

1）输入端的接线方式

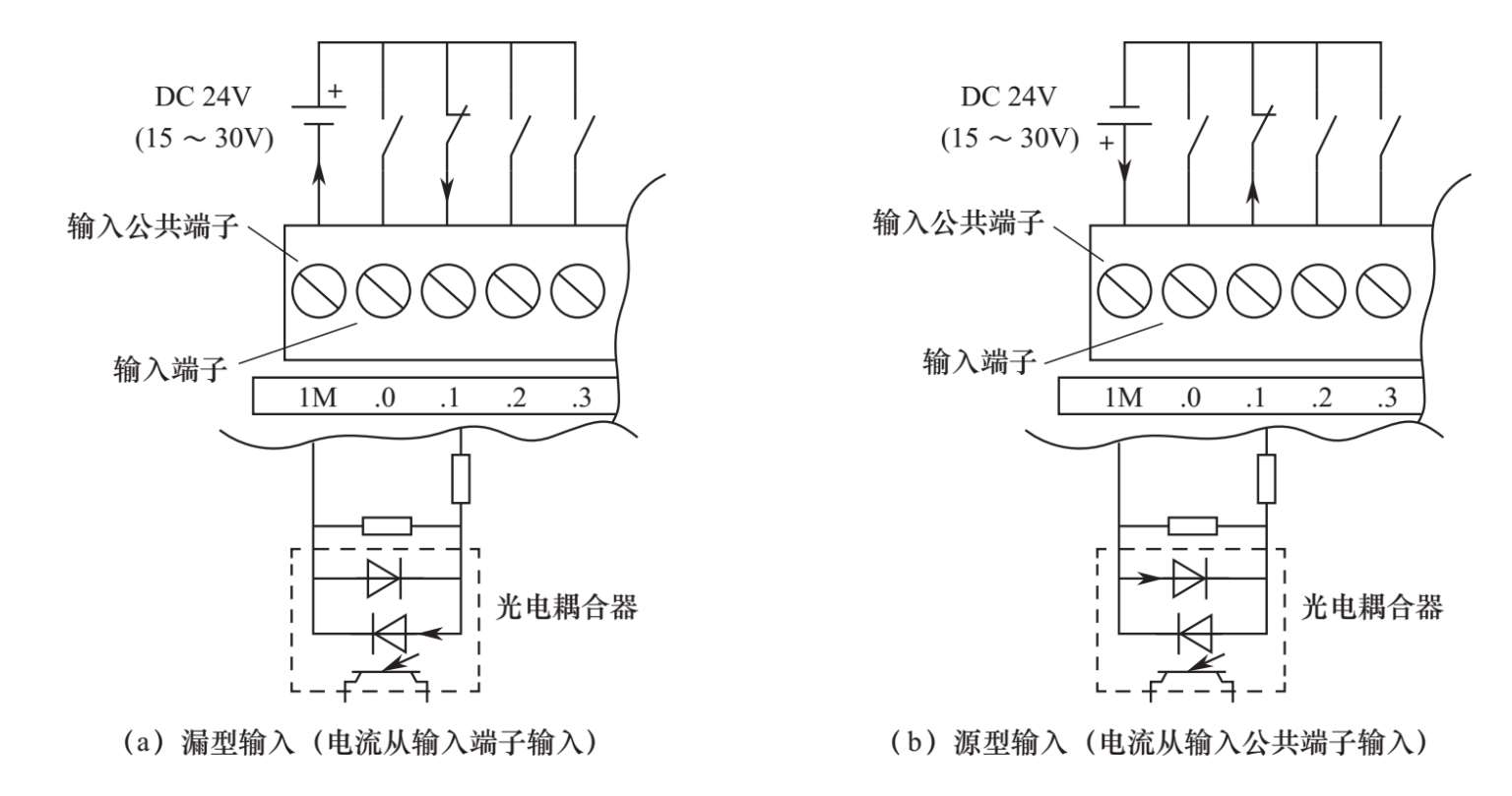

S7-200 SMART PLC的数字量 （ 或称开关量 ） 输入采用24V直流电压输入 ，由于内部输入电路使用了双向发光管的光电耦合器，故外部可采用两种接线方式，如图2-3所示。接线时可任意选择一种方式，实际接线时多采用图2-3（a）所示的漏型输入接线方式。

2）输出端的接线方式

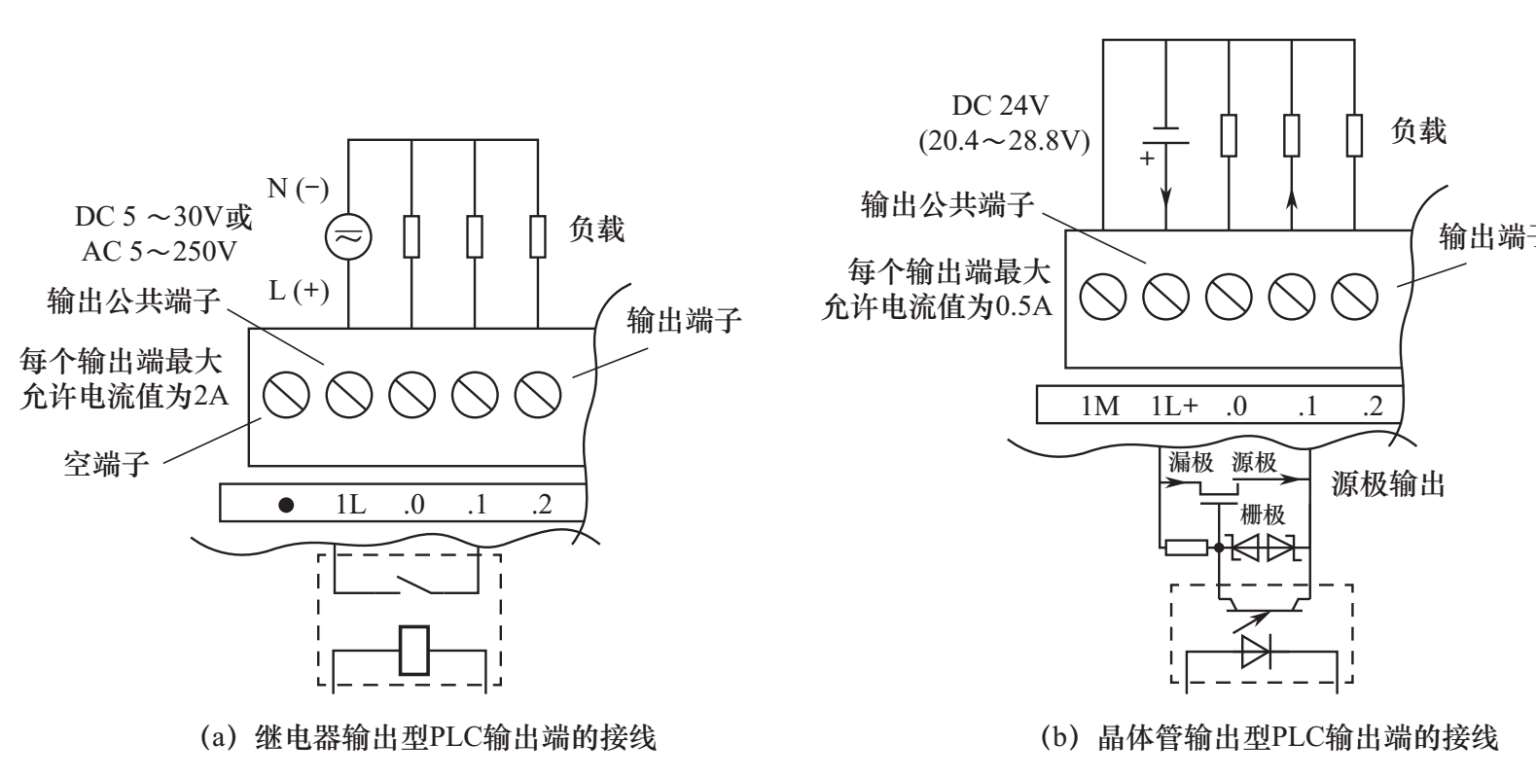

S7-200 SMART PLC的数字量 （ 或称开关量 ） 输出有两种类型 ： 继电器输出型和晶体管输出型 。对于继电器输出型PLC，外部负载电源可以是交流电源（5～250V），也可以是直流电源（5～30V）；对于晶体管输出型PLC，外部负载电源必须是直流电源（20.4～28.8V），由于晶体管有极性，故电源正极必须接到输出公共端（1L+端，内部接到晶体管的漏极）。PLC输出端的两种接线方式如图2-4所示。

2．CPU模块的接线实例

S7-200 SMART PLC的CPU模块型号很多，这里以SR30 CPU模块（30点继电器输出型）和ST30 CPU模块（30点晶体管输出型）为例进行说明，两者接线如图2-5所示。
