2.1.4 信号板的安装使用与地址分配
S7-200 SMART CPU模块上可以安装信号板，不会占用多余空间，安装、拆卸方便快捷。安装信号板可以给CPU模块扩展少量的 I/O点数或扩展更多的通信端口。
1．信号板的安装
S7-200 SMART CPU模块上有一个专门安装信号板的位置，在安装信号板时先将该位置的保护盖取下来，可以看见信号板安装插孔，将信号板的插针对好插孔插入即可将信号板安装在CPU模块上。信号板的安装如图2-6所示。

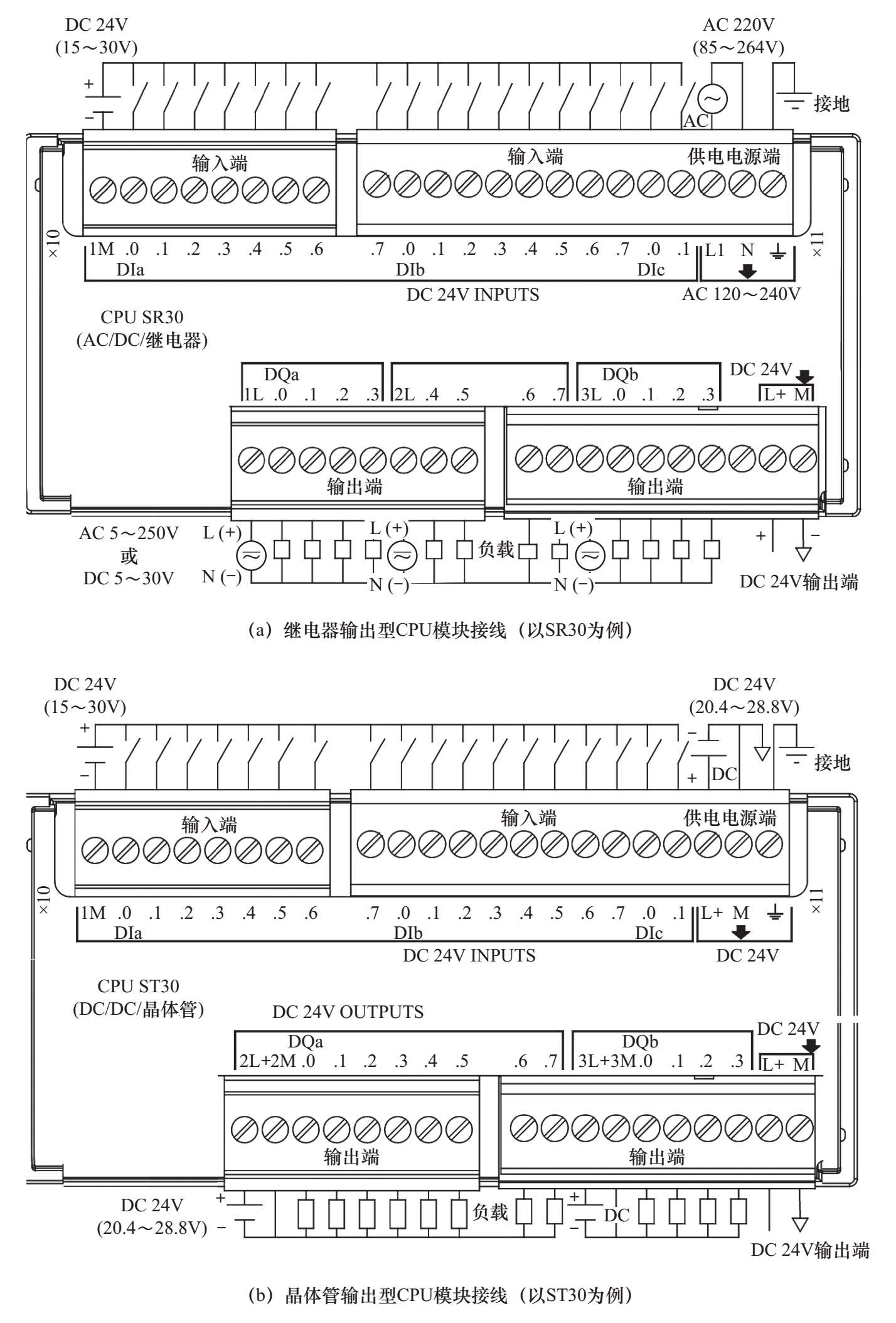

图2-5 S7-200 SMART CPU模块的接线

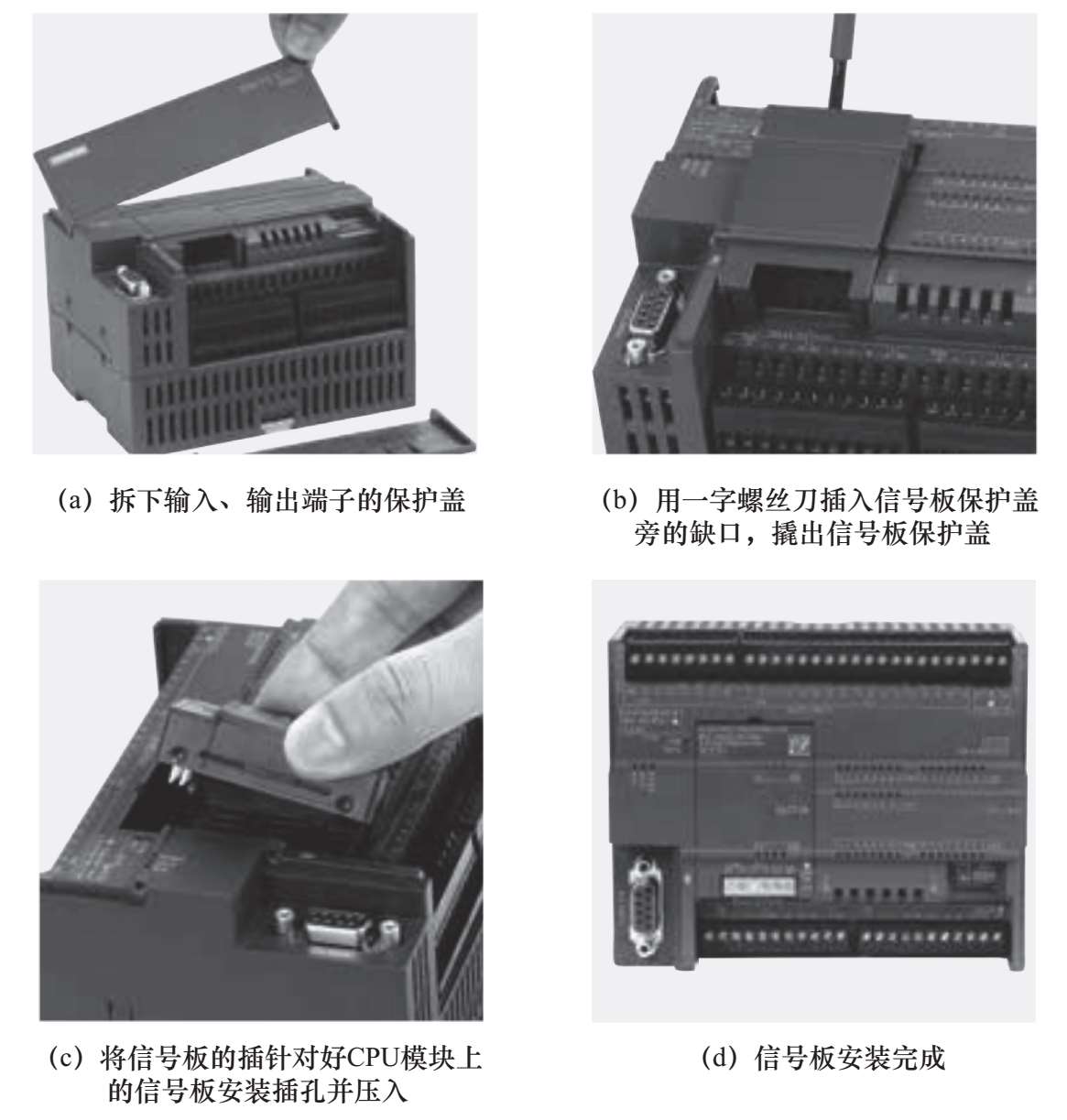

图2-6 信号板的安装
2．常用信号板的型号
S7-200 SMART PLC常用信号板型号及说明如表2-2所示。

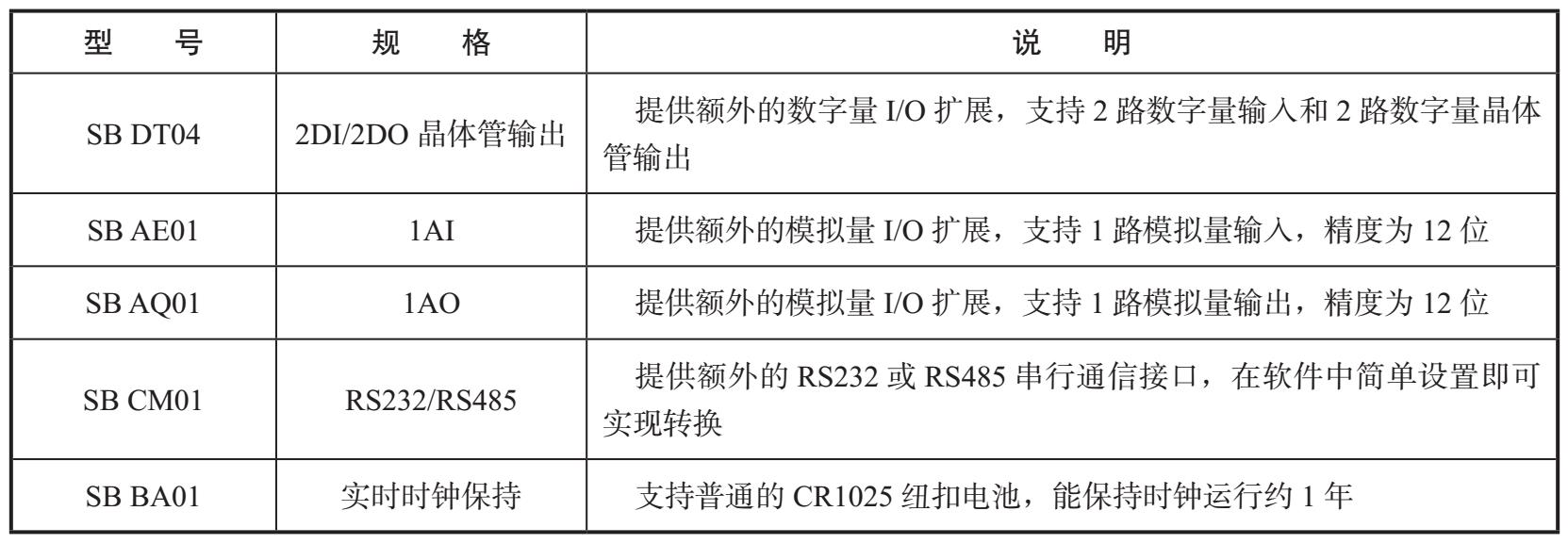

表2-2 S7-200 SMART PLC常用信号板型号及说明
3．信号板的使用与地址分配
在CPU模块上安装信号板后 ， 还需要在STEP 7-Micro/WIN SMART编程软件中进行设置 （ 又称组态 ）， 才能使用信号板 。信号板的使用设置（组态）与自动地址分配如图2-7所示。在编程软件左方的项目树区域双击“系统块”，弹出图示的“系统块”对话框，选择“SB”项，并单击其右边的下拉按钮，会出现5个信号板选项，这里选择“SBDT04（2DI/2DQ Transis）”信号板，系统自动将I7.0、I7.1分配给信号板的两个输入端，将Q7.0、Q7.1分配给信号板的两个输出端。单击“确定”按钮即完成信号板组态，然后就可以在编程时使用I7.0、I7.1和Q7.0、Q7.1了。

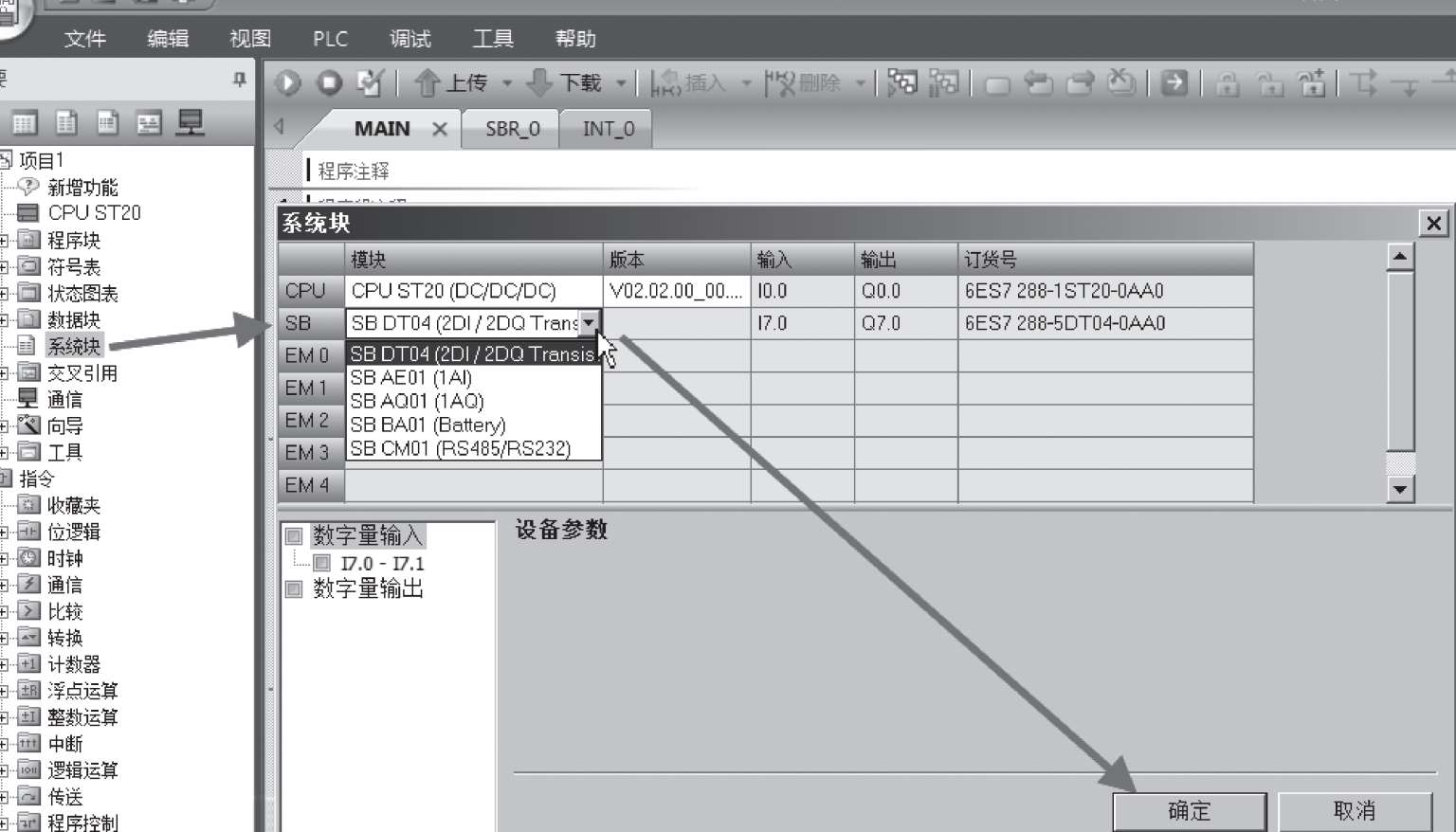

图2-7 信号板的使用设置（组态）与自动地址分配
