3.2.2 PLC硬件组态（配置）

PLC可以是一台CPU模块，也可以是由CPU模块、信号板（SB）和扩展模块（EM）组成的系统。 PLC硬件组态又称PLC配置 ， 是指编程前先在编程软件中设置PLC的CPU模块 、 信号板和扩展模块的型号 ， 使之与实际使用的PLC一致 ， 以确保编写的程序能在实际硬件中运行 。

在STEP 7- Micro/WIN SMART软件中组态PLC硬件使用系统块 。PLC硬件组态（配置）如图3-10所示，双击项目指令树中的“系统块”，弹出“系统块”对话框，由于当前使用的PLC是一台ST20型的CPU模块，故在对话框的“CPU”行的“模块”列中单击下拉按钮，出现所有CPU模块型号，从中选择“CPU ST20（DC/DC/DC）”；在“版本”列中选择CPU模块的版本号（实际模块上有版本号标注），如果不知道版本号，可选择最低版本号；模块型号选定后，“输入”（起始地址）、“输出”（起始地址）和“订货号”列的内容会自动生成，单击“确定”按钮即可完成PLC硬件组态。

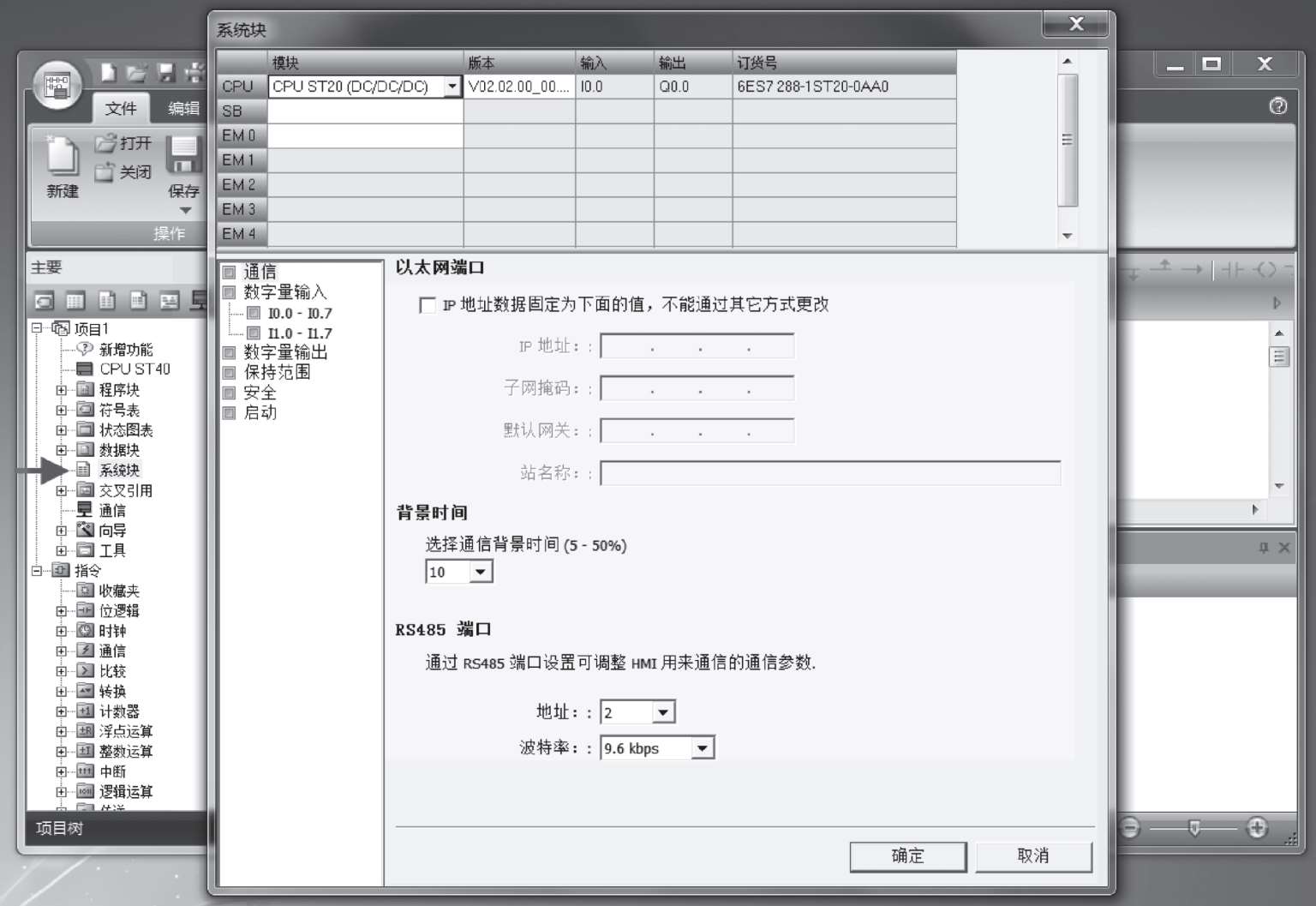

图3-10 PLC硬件组态（配置）

如果CPU模块上安装了信号板，还需要设置信号板的型号。在“SB”行的“模块”列空白处单击，会出现下拉按钮，单击下拉按钮，会出现所有信号板型号，从中选择正确的型号；再在“SB”行的“版本”列选择信号板的版本号，“输入”、“输出”和“订货号”列的内容也会自动生成。如果CPU模块还连接了多台扩展模块（EM），则可根据连接的顺序用同样的方法在“EM1”、“EM2”等行设置各个扩展模块。选中某行的“模块”列，按键盘上的“Delete”（删除）键，可以将该行“模块”列的设置内容删掉。
