1.3 直流电与交流电

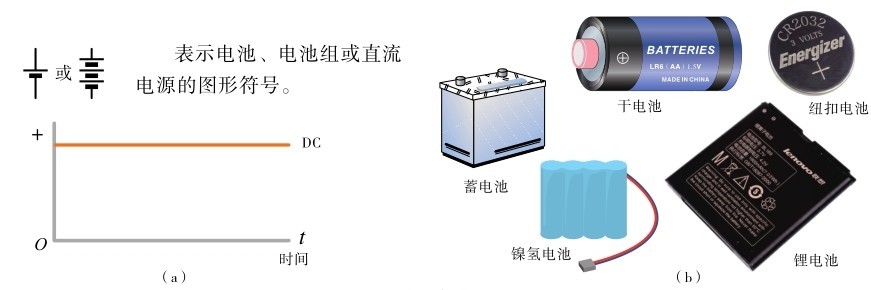

电流有直流（DC）与交流（AC）之分。标准的直流电流、电压的大小与方向都不随时间的变化而改变，如图1.13（a）所示。是直流电源，可以是一次性的，也可以是可充电的。电子设备使用的电池都

直流

交流电

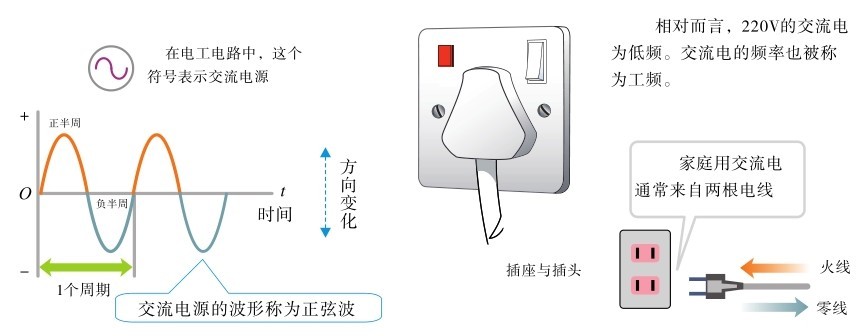

交流电的电流与电压会周期性地改变方向。交流电有频率，我国交流电的频率为50Hz，欧美的多为60Hz。如图1.14所示。

没有完美的直流与交流

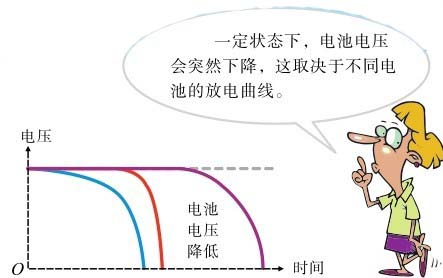

电池就像一个储存电能的容器，容器的容量有限，电能有用完的时候——电池没电。需给电池充电，或更换电池。

来自插座的交流电电压变化幅度很大，可达到十伏至几十伏。

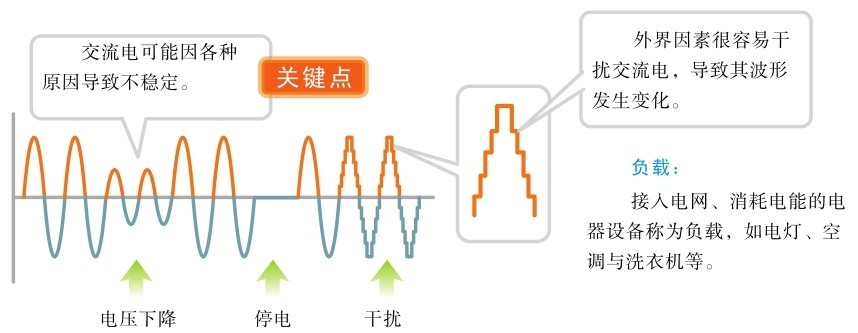

电网的商用、民用交流电并不稳定，受到接入电网的负载的影响很大，如图1.16所示。很简单的一个例子是，许多农村地方，一到晚上用电户增多，电网电压就明显下降。同时，交流电还存在多种不同形式的干扰，如火花干扰。
