2.6 SMD电阻器

可在学习电容、电感的知识后再阅读这一节的内容

引线电阻在低频电路中表现出来的主要特性是电阻特性。但在高频时，引线电阻不仅表现出电阻特性，还表现出电抗特性的一面，这对于射频电路非常重要。

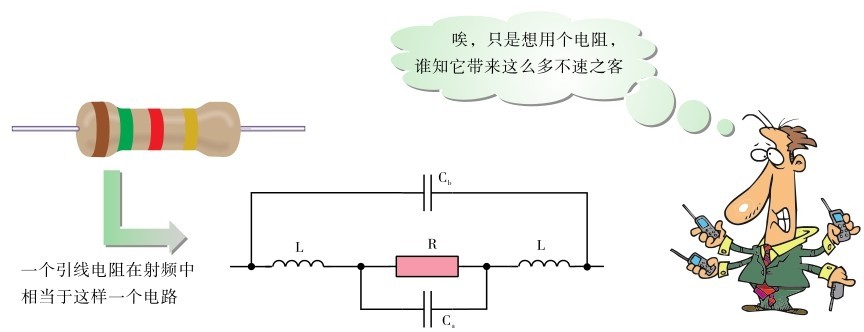

在射频电路中，一个引线电阻的等效电路可用图2.92所示的等效电路来表示。其中，L 是引线电感，C _a 模拟电荷分布效应；C _b 为引线间电容；R 为电阻。当与标称电阻相比较时，引线的电阻可以被忽略。

根据图2.92 可知，引线电阻在射频电路中的特性再不能像在直流（或低频）电路中那样满足 U=IR（欧姆定律）。

由于分布电容的原因，一个电阻器的实际阻值将会随着工作频率的升高而减小。这一分布电容总是与电阻并联，对通过该电阻器的电流进行分流，从而减小该电阻器的有效值的。

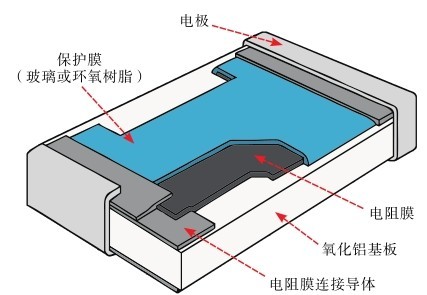

随着频率的进一步升高，引线电感将对电路产生巨大影响。为了减小元件引线电感带来的影响，在射频领域，表面安装器件（SMD）是相对理想的器件，SMD电阻又被称为片状电阻（chip电阻）。图2.93所示的是一个SMD电阻的结构图。

由于SMD电阻器的引线电感很小，相对于电阻器标称值而言，其电抗效应可以忽略不计。而且，元件的封装尺寸越小，就越能减小不良分布电容的影响。SMD电阻的封装有多种，如 1206、2010、0805 等，在手机电路中采用 0603、0402 封装的比较多。
