2.7 电阻器组件

在电阻的实际应用中，常常会采用一些电阻器组件，这些电阻器组件使多个电阻器以不同的连接方式被集成在一起。电阻器组件常被称为电阻阵列（Resistor Arrays）或电阻网络（Resistor Networks）的器件。这些电阻器组件有时也被称为“排电阻”。

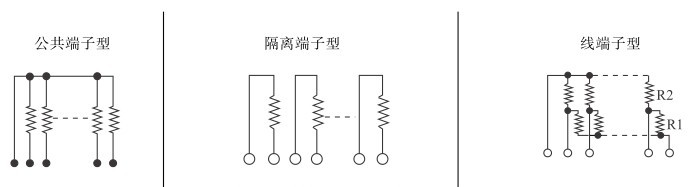

电阻网络是集成的复合元件，体积小，质量轻，可以高密度安装，可靠性高，可焊性好。在实际电路中使用电阻网络（或电阻阵列）可减小器件在电路板上所占的空间。根据用途的不同，电阻网络有多种电路形式。SMD 阵列型电阻网络的常见电路形式有3种，如图2.94所示。

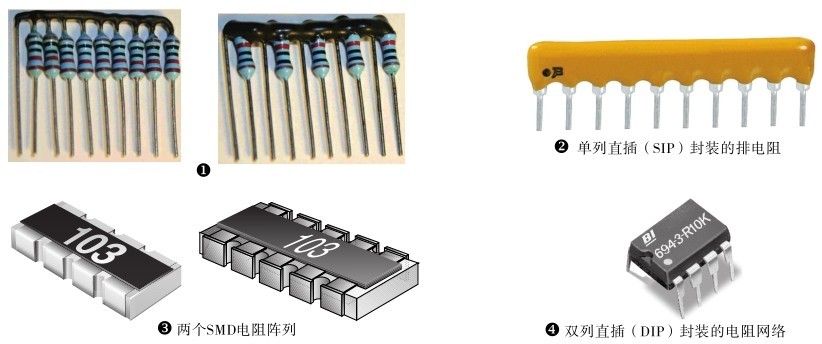

图2.95中 所示的是两个简单组合起来的电阻阵列，左边的一个是公共端子型，右边的一个是隔离端子型，将它们与图2.94所示的电路图形比较，看看它们是否相同。在如今的实际应用中，基本上都采用图2.95 ～ 所示的集成封装电阻阵列，其中，有标记点的是第1脚。

需注意的是，两个电阻网络器件的外观相同并不表示其内部电路也一样。在使用这些器件时，应注意型号的匹配（搞清楚其内部电路），而不应仅凭器件外观来判断使用，否则，可能对电路或设备带来大的损害。
