1.1 电路的基本概念

电路可分为电气与电子电路两大领域：

电气电路讲的是强电，主要研究的对象是电灯、开关、电动机、继电器、接触器与变压器等；

电子电路讲的是弱电，主要研究的对象是二极管、三极管、电路板、集成器、传感器、场效应管等。

电路的组成

电路是电工技术和电子技术的基础。不论是电气电路还是电子电路，其电路的基本概念是相同的。把一些电气设备或元器件，按其所要完成的功能，用一定方式连接而成的电流通路（回路）称为电路。

更简单地讲，我们可以把电流所走的线路叫做电路。

在电子工程中，关注的是信号的产生、变换、传输或是能量的转移，要实现信号的传输或能量的转移，就需要有互连的电子（电气）设备，这种电子（电气）设备的互连就称为电路，其中的每一个组成部分称为电路元素。

电源、元器件、负载、用于电路元素连接的导线是电路最基本的元素。

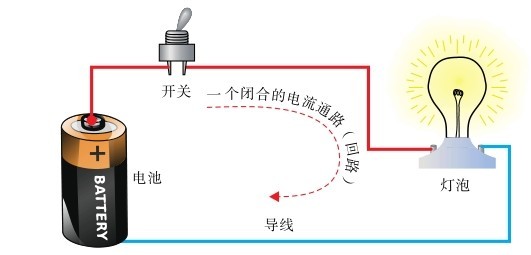

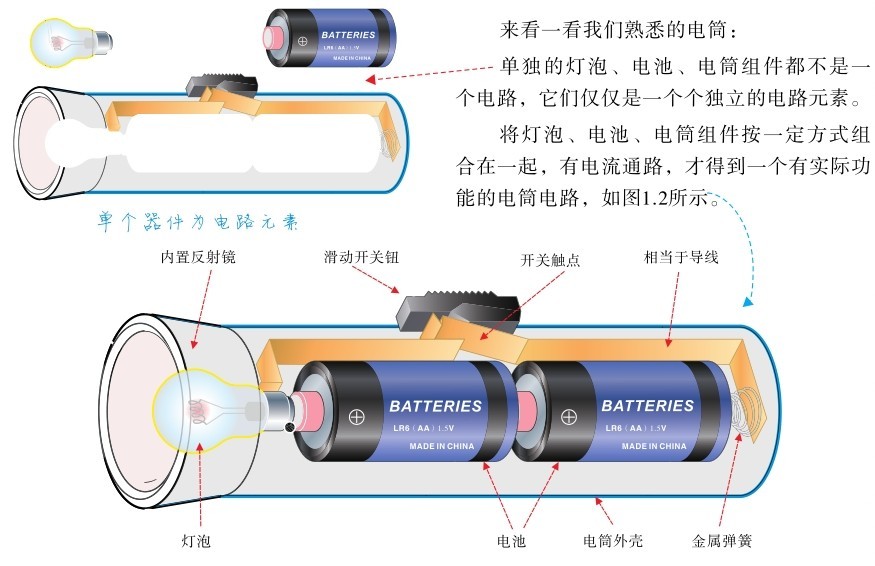

在前面所述的电筒电路中，灯泡为负载，电池是电源，电筒组件包含了导线与开关。假如将它们以电路的形式画出来，则电筒电路如图1.3所示。

每个电路都会有它的作用。一个电路的作用对象称为负载。例如，电筒灯泡是电池的负载，喇叭是音频放大器的负载。

在图1.3中，我们看到了电筒实物电路连接的示意图，实际上，在设计电路、分析电路的时候，使用实物电路连接图并不方便，也不实用。通常，用图形符号与连线来建立电路图，以便于阅读、分析。例如，上面的电筒电路可用图1.4所示的电路图来表示。

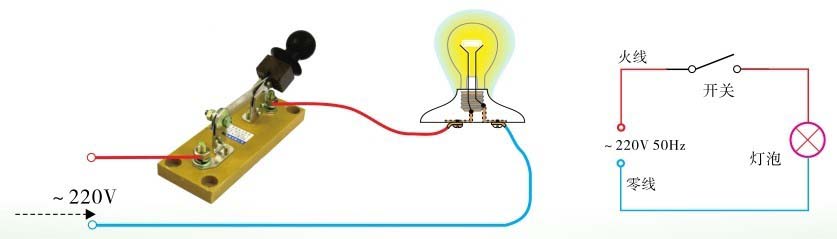

如果将图1.3所示的电筒实物电路连接示意图中的灯泡更换为白炽灯，将其中的开关更换为闸刀开关，将电池更换为220V的交流电，就得到了一个实际的电灯电路，如图1.5所示。这也是一个实际的电气电路。
