3.4 吉赫兹横电磁波室（GTEM）

1.GTEM小室概述

作为替代户外开阔场而建立的电波暗室，因其性能完善而获得了广泛的应用，但由于造价和必须配备的设备昂贵，阻碍了它向中小企业的发展。这里介绍的GETM小室又称吉赫兹（GHz）横电磁波室则是近十几年才发展起来的新型电磁兼容测试设备，它的工作频率范围可以从直流至数GHz以上，内部可用场区较大，尤其可贵的是小室本身与其配套设备的总价不算过于昂贵，能为大多数企业所接受。因此，GTEM小室在国内取得了长足发展，成为企业对于外形尺寸不算太大的设备开展射频辐射电磁场抗扰度试验的首选方案。

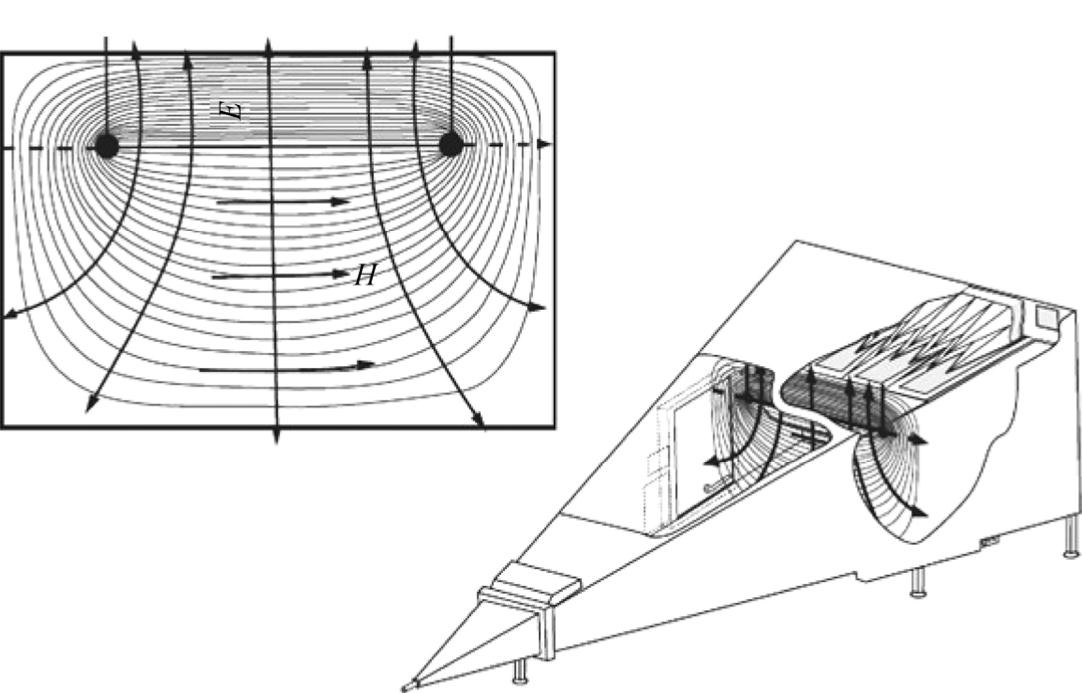

GTEM小室是根据同轴及非对称矩形传输线原理设计而成的设备。为避免内部电磁波的反射和谐振，GTEM小室在外形上被设计成尖锥形，其输入端采用N型同轴接头，随后中心导体展平成为一块扇形板，称为芯板。在小室的芯板和底板之间形成矩形均匀场区。为了使球面波（严格地说，由N型接头向GTEM小室传播的是球面波，但由于所设计的张角很小，因而该球面波近似于平面波）从输入端到负载端有良好的传输特性，芯板的终端因采用了分布式电阻匹配网络，从而成为无反射终端。

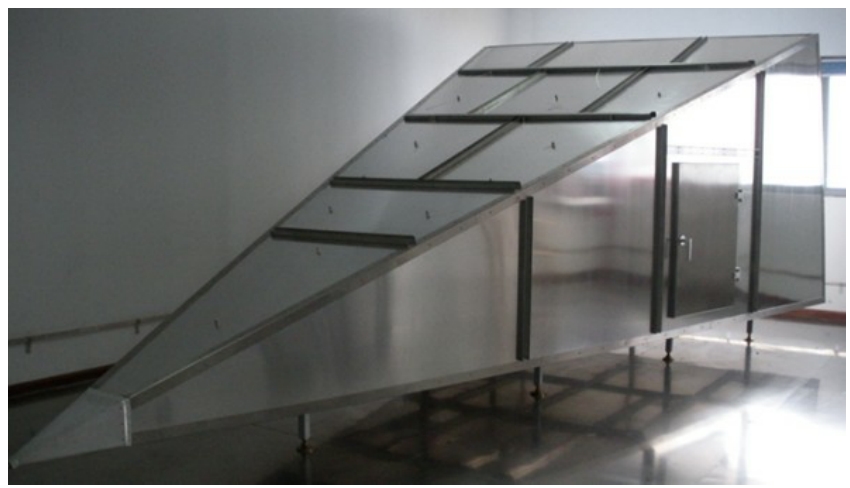

GTEM小室的端面还贴有吸波材料，用它对高端频率的电磁波做进一步吸收。因此，在小室的芯板和底板之间产生了一个均匀场强的测试区域。试验时，EUT被置于测试区中，为了做到不因EUT置入而过于影响场的均匀性，EUT以不超过芯板和底板之间距离的1/3高度为宜。GTEM小室的外观如图3-56所示。

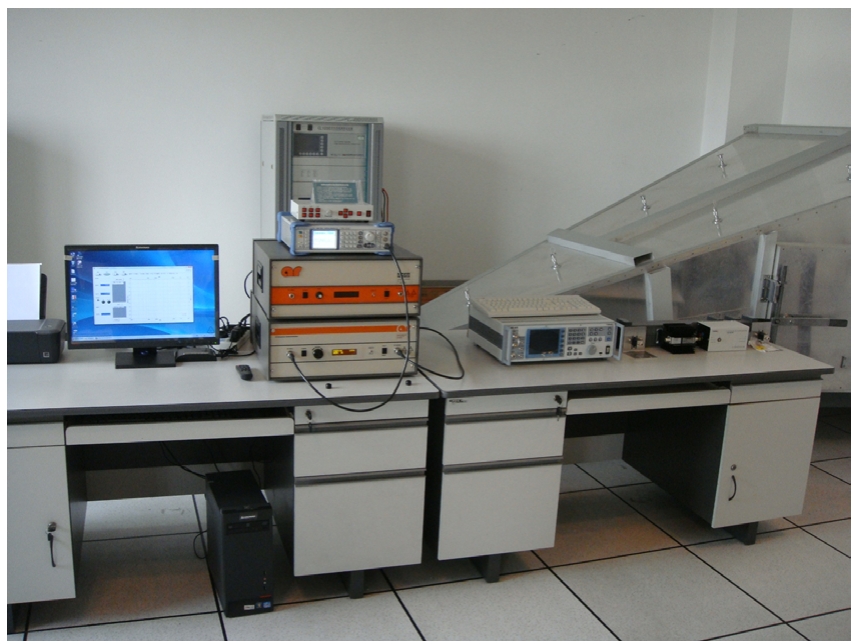

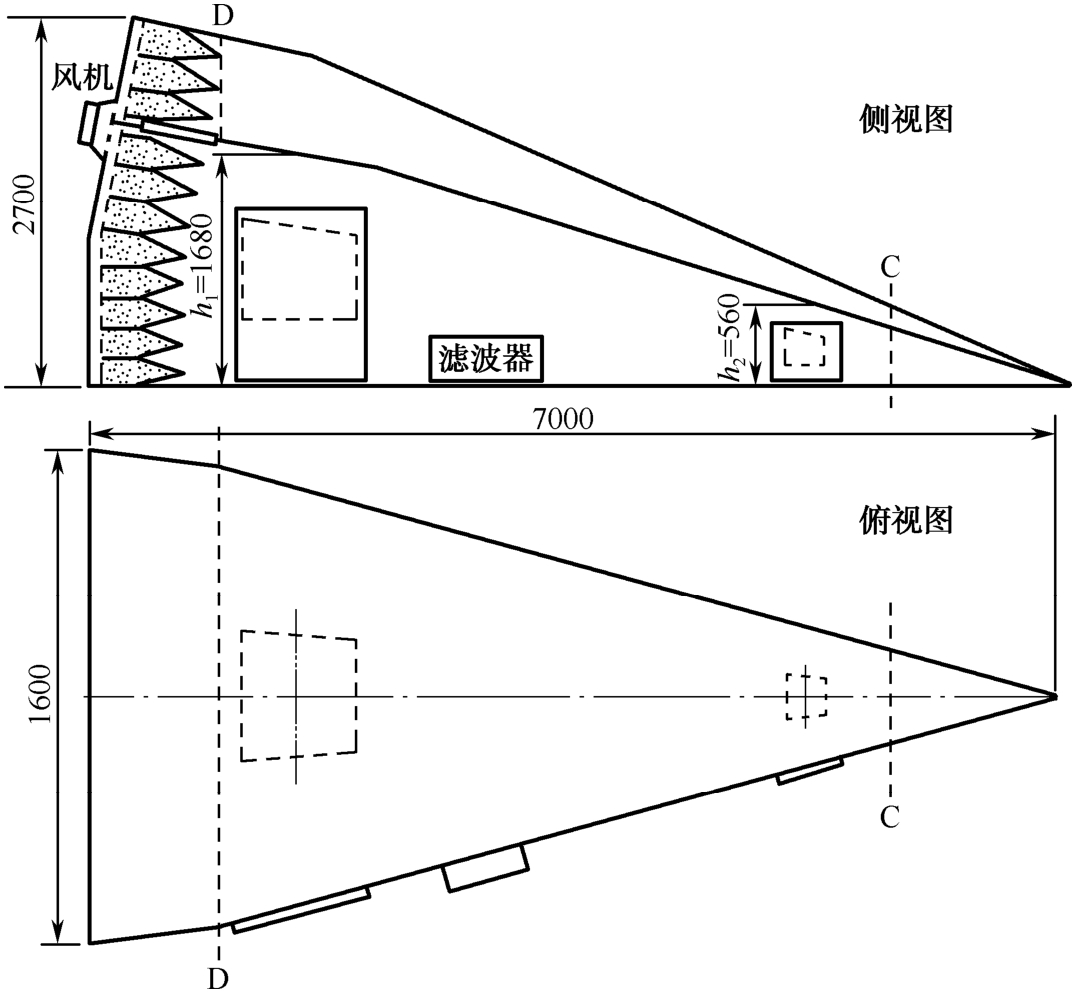

GTEM小室的结构如图3-57所示。GTEM小室测试系统设备如图3-58所示。

2.GTEM小室工作原理与主要技术参数

GTEM小室中的电场强度 E 与从N型接头输入信号电压 V 成正比，与芯板距底板垂直距离 h 成反比：

在50Ω匹配的系统里，芯板对底板的电压与N型接头的信号输入功率之间的关系满足：

故场强

如考虑实测值与理论值之间的差异，上式还应乘一个系数 k ，因此实际的电场强度是：

从上式可见，若在GTEM小室注入同样的功率，芯板的位置距底板的距离越近（ h 值越小），则可获得较大的场强；若产生同相的场强，较大空间处（ h 值越大）需要的输入功率也较大。

上述结论表明，对于较小的EUT，可以把EUT放在GTEM小室中比较靠前的位置，这样用比较小的信号输入功率，就可以得到足够高的电场强度。注意，EUT的高度不能超过选定位置芯板与底板间距的1/3。

3.GTEM小室在EMC测试中的应用

1）射频辐射抗扰度测试

采用GTEM小室做射频辐射抗扰度试验的优点如下。

（1）用GTEM产生的电场强度要远大于天线产生的场强，所以用比较小的射频功率放大器可以产生很强的电场，使得整个测试系统的价格大大降低。这对尺寸不太大的设备来说，是一个非常好的射频辐射电磁场抗扰度试验方案。

（2）由于用GTEM小室做射频辐射抗扰度试验不需要用天线，所以可方便地用于自动测试，大大减少了测试时间，也降低了对试验人员的技术要求。

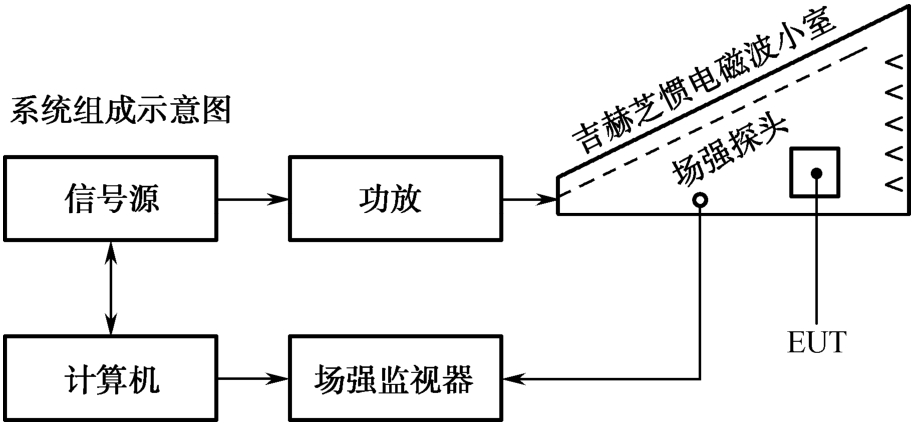

GTEM小室射频辐射抗扰度试验系统图如图3-59所示，主要由信号源、功率放大器、场强探头、场强监视器、计算机测试软件以及GTEM小室组成。

当信号源经过功率放大器后注入GTEM小室的一端（通过N型同轴接头），就能在芯板和底板之间形成一定的均匀电磁场，放置EUT附近的场强探头监测此场强，再经由计算机得到输入功率值，直接调节信号源以求达到所需求的场强值。控制软件调整信号源以一定的步长进行辐射场的频率扫描。可以通过安装在GTEM小室内部的摄像头观察EUT在射频电磁场照射下的运行情况。

具体步骤如下。

（1）将EUT及场强探头置于GTEM小室内。

（2）连接信号源，通过功率放大器，在GTEM小室内建立均匀电场。

（3）确定测试频率范围及调制方法和调制深度。

（4）调整信号源输出电平。

（5）通过场强监视器监测GTEM小室的场强，使之达到所需的强度。

（6）重复步骤（3）～（5），观测确定EUT的电磁辐射敏感度。

2.辐射发射测试系统

EUT的电磁骚扰辐射发射值测试在理论上也能在GTEM小室内进行，这时小室内芯板和底板就代替暗室测试中的天线接收EUT工作过程中产生的辐射骚扰。GTEM小室的N型接头接干扰接收机，通过干扰接收机便能测试EUT工作过程中电磁骚扰的辐射发射情况。再通过计算机和处理软件，以定出EUT辐射发射的测试结果。注意，这里存在一个在GTEM小室中的测试结果和开阔场或电波暗室测试结果的比对问题，从中找出规律（建立数学模型），进行必要的修正，而这也正是GTEM小室测试软件所要解决的问题。另外，EUT在GTEM小室中摆放的位置不同，造成芯板与底板之间的相对距离不同，也将是导致测试结果不同的关键因素，务必予以充分注意。

在GTEM小室内做辐射发射测试的操作方法如下。

（1）将EUT置于GTEM小室内。

（2）外接干扰接收机，接收EUT的辐射骚扰电平输出。

（3）根据测试标准要求设置扫描频率的范围和检波方式及分辨率带宽。

（4）干扰接收机测试EUT的辐射骚扰电平值。

（5）通过计算机及软件进行数据处理，得到最终测试结果。

特别提示： 用GTEM小室无论是做射频辐射抗扰度测试，还是做辐射发射测试，都有一个极化问题（在开阔场和电波暗室中测试时，通过改变摆放天线的方向实现）。在GTEM小室里的芯板和底板扮演了天线的角色，它们的位置是不能变化的，因此要想改变电场的极化方向，只能通过人为地改变EUT相对芯板和底板的摆放方向来实现。
