拉伸：可以先在工作平面上绘制一个封闭的二维轮廓，然后给予一个高度来拉伸该轮廓，使其与它所在的平面垂直形成三维模型。下面通过案例，详细讲解拉伸体块的创建过程。

体块要求：创建一个半径为300mm，高度为1500mm的圆柱形体块。

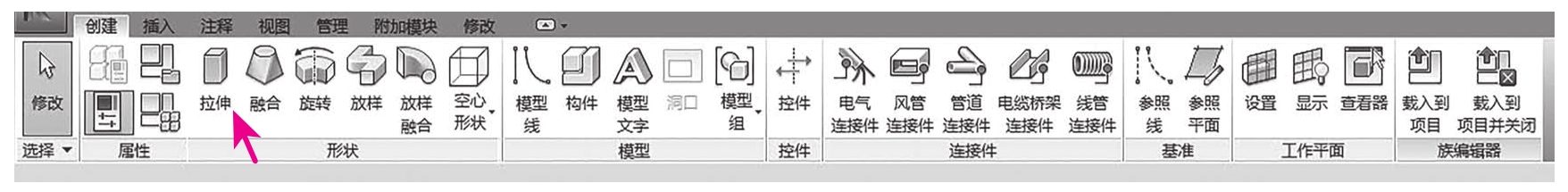

（1）选择工具：在项目浏览器中，双击楼层平面中的“参照标高”，将视图切换至“参照标高”平面视图，切换“创建”选项卡→选择“形状”面板→“拉伸”工具，如图3-1-3所示。

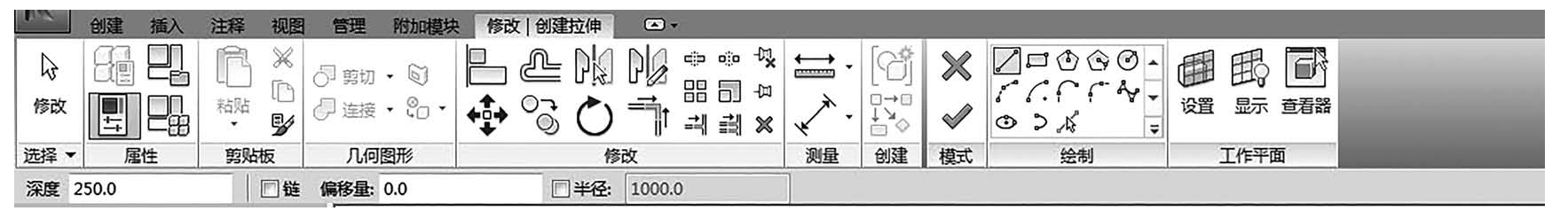

（2）Revit将会自动切换至“修改∣创建拉伸”选项卡，如图3-1-4所示。

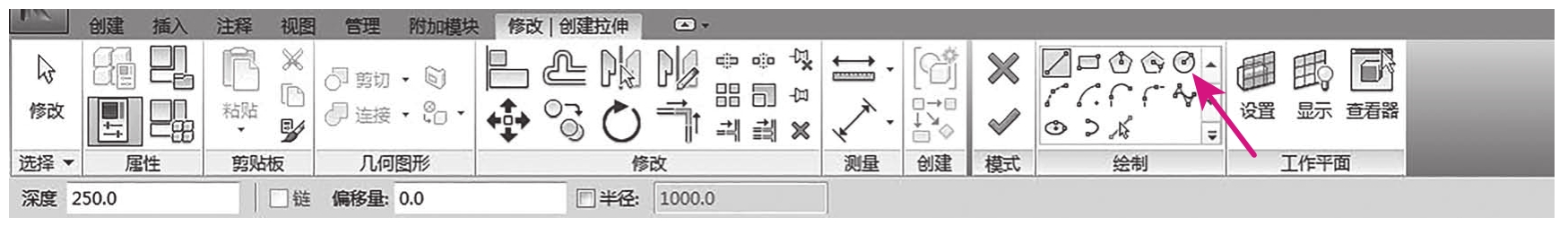

（3）选择“绘制”面板→“圆形”工具，如图3-1-5所示。

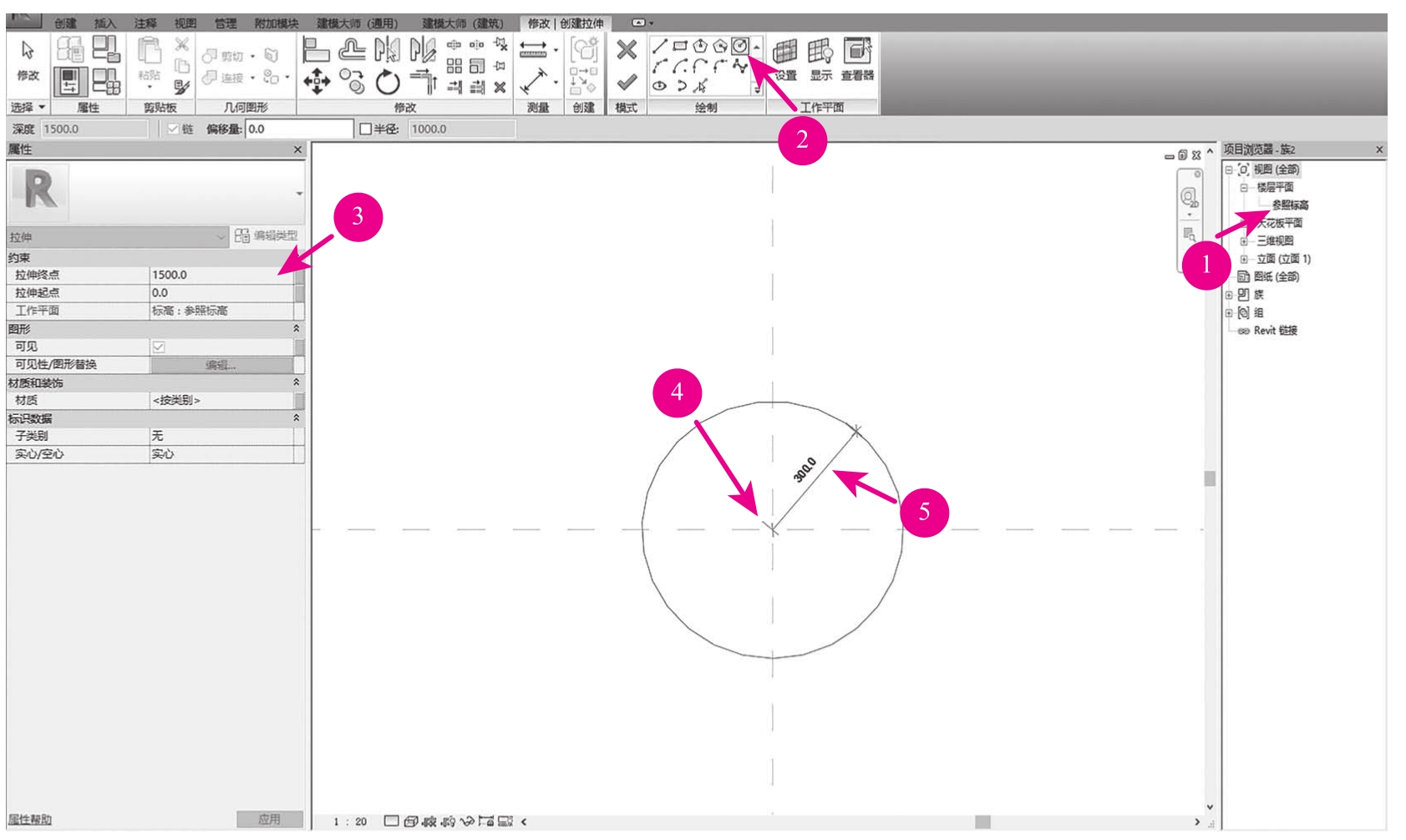

（4）绘制二维轮廓草图：拉伸高度为1500mm，创建模型的拉伸终点应为1500mm、拉伸起点应为0mm，在属性面板中设置参数，移动鼠标至平面视图中绘制圆形，半径为300mm，如图3-1-6所示。

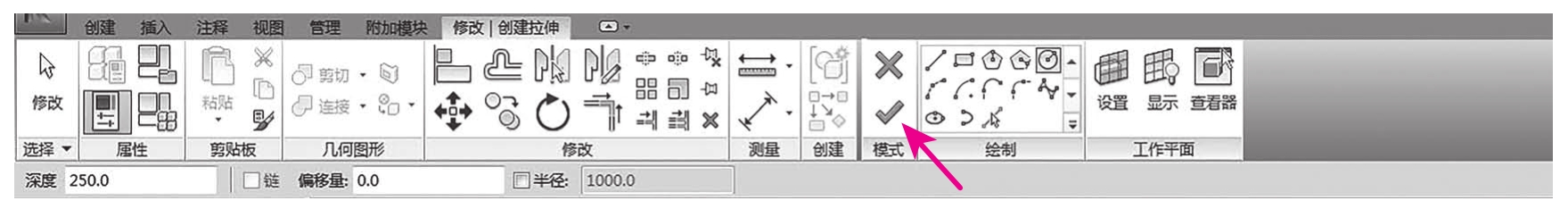

（5）完成拉伸体块：完成以上操作，移动至“修改∣创建拉伸”选项卡→选择“模式”面板→“完成编辑模式”工具，完成模型创建，如图3-1-7所示。

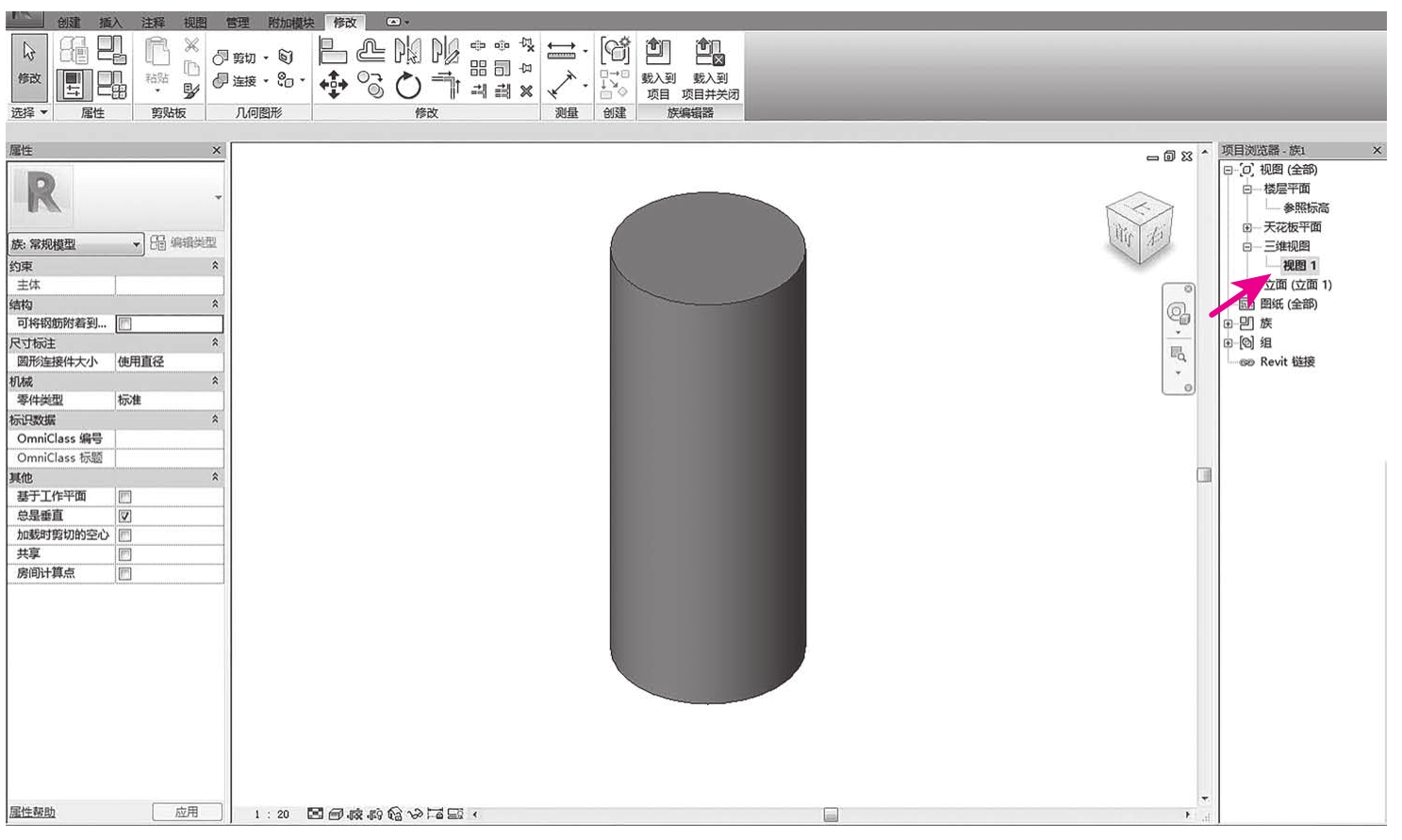

（6）查看拉伸体块：在项目浏览器中，双击“三维视图”中的“视图1”，将视图切换至“视图1”，如图3-1-8所示。

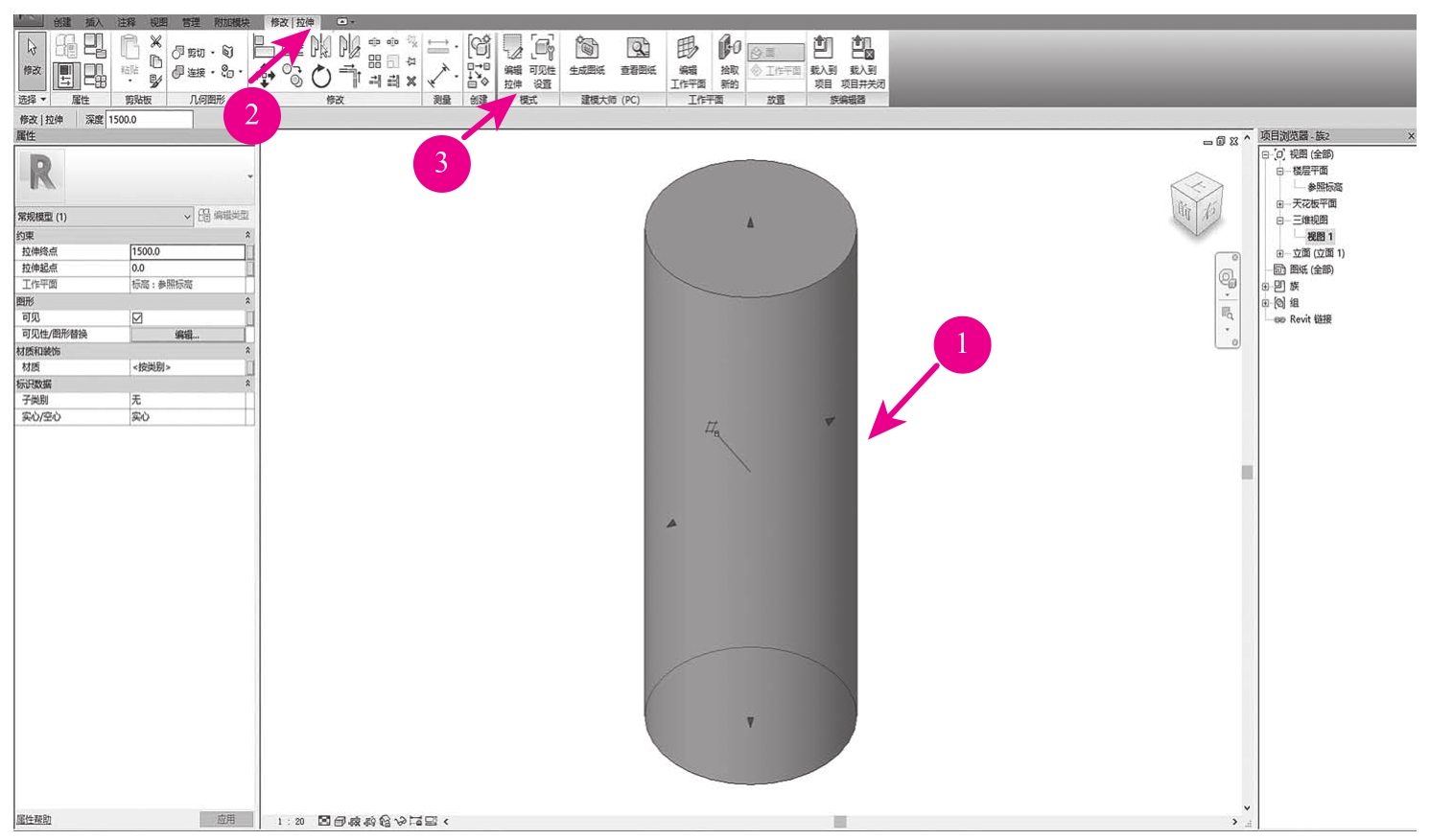

（7）编辑拉伸体块：完成以上操作，单击完成的拉伸体块，Revit将会切换至“修改∣拉伸”选项卡→选择“模式”面板→“编辑拉伸”工具，如图3-1-9所示。

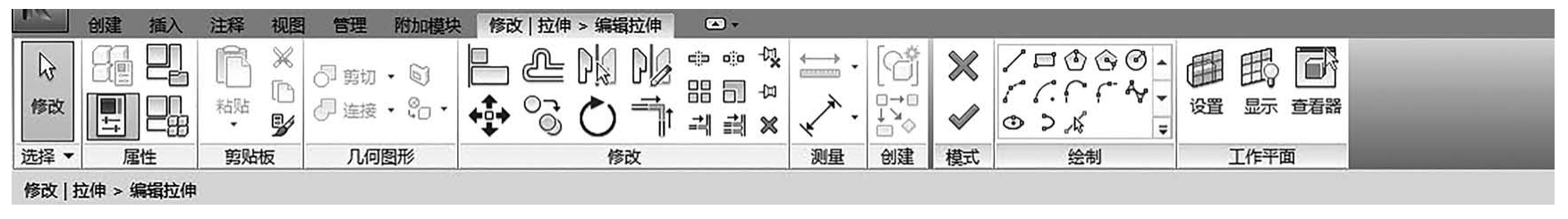

（8）完成以上操作，Revit将会切换至“修改∣拉伸＞编辑拉伸”，对拉伸体块进行编辑，如图3-1-10所示。

（9）保存模型：保存的项目名称为“拉伸体块”。
