3.1.4 创建放样体块
放样工具：“放样”是用于创建需要绘制或应用轮廓（形状）并沿路径拉伸该轮廓，创建三维形状的一种建模方式。下面通过案例，详细讲解放样体块的创建过程。
体块要求：轮廓为半径600mm圆的外接正六边形，沿着放样路径进行放样而成的体块。

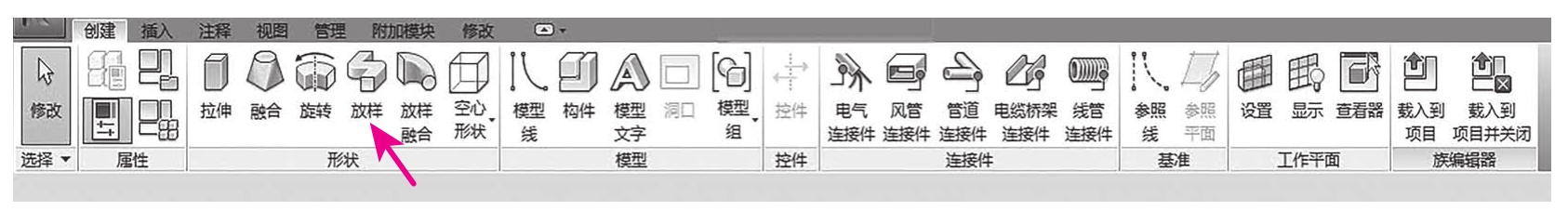

（1）选择工具：在项目浏览器中，双击楼层平面中的“参照标高”，将视图切换至“参照标高”平面视图，切换“创建”选项卡→选择“形状”面板→“放样”工具，如图3-1-29所示。
图3-1-29

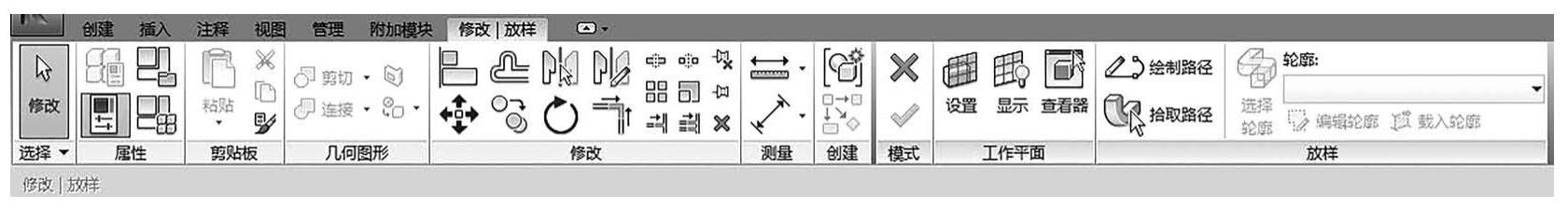

（2）Revit将会自动切换至“修改∣放样”选项卡，如图3-1-30所示。
图3-1-30

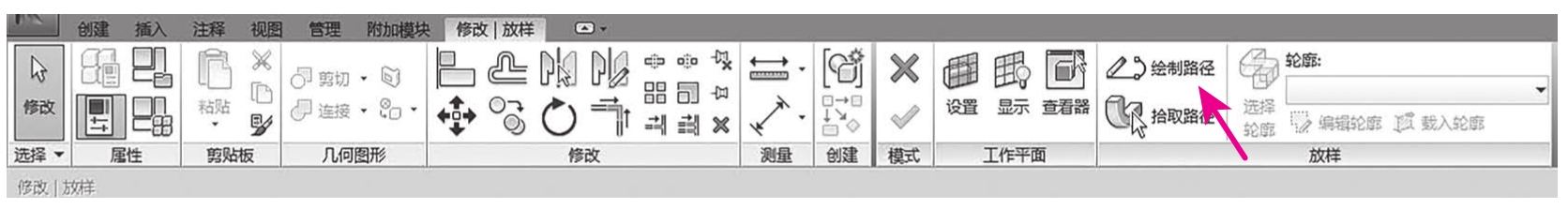

（3）选择绘制路径：选择“放样”面板→“绘制路径”工具，如图3-1-31所示。
图3-1-31

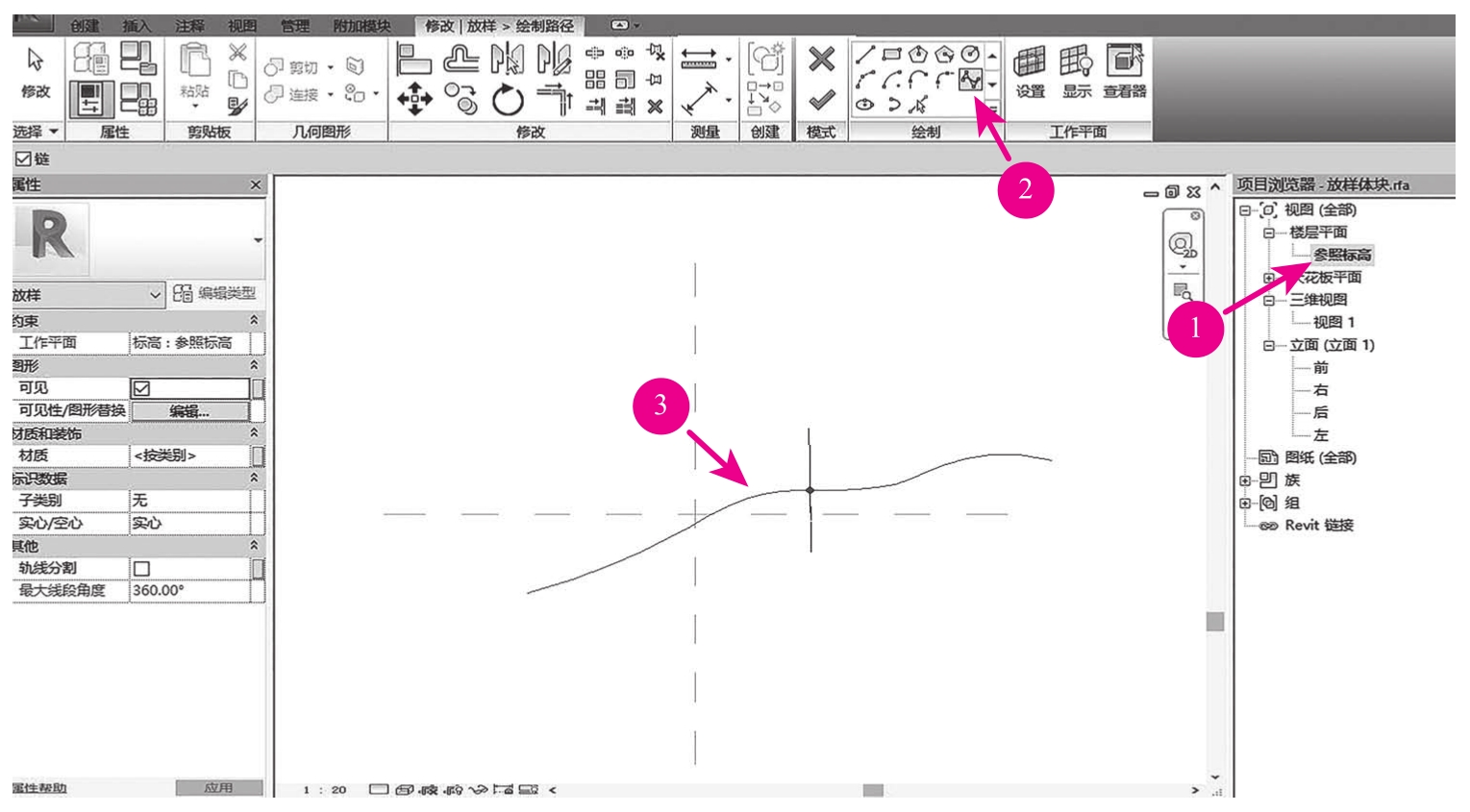

（4）绘制路径：完成以上操作，Revit将会自动切换至“修改∣放样＞绘制路径”选项卡，选择“绘制”面板中的“样条曲线”工具，移动鼠标至平面视图，绘制路径，如图3-1-32所示。
图3-1-32

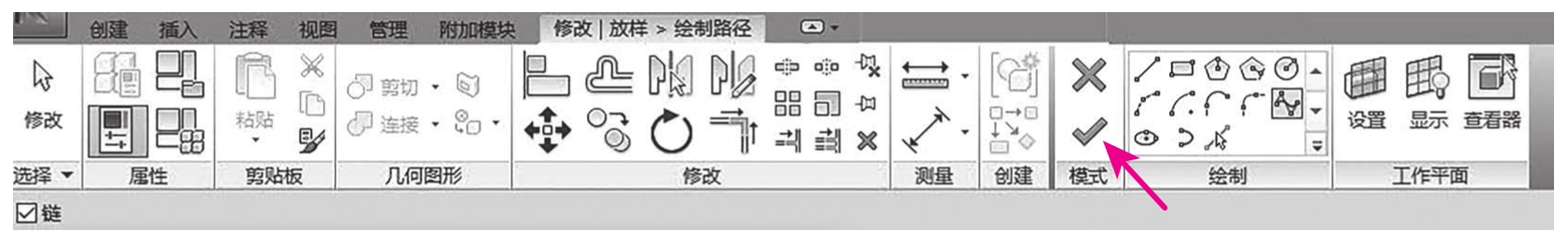

（5）完成绘制路径：完成以上操作，移动至“修改∣放样＞绘制路径”选项卡→选择“模式”面板→“完成编辑模式”工具，完成路径绘制，如图3-1-33所示。
图3-1-33

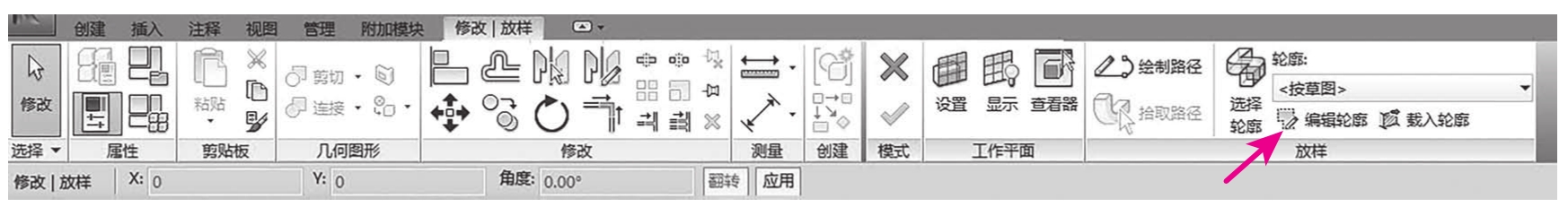

（6）绘制轮廓：完成以上操作，Revit将会自动切换至“修改∣放样”选项卡，选择“放样”面板中的“编辑轮廓”工具，如图3-1-34所示。
图3-1-34

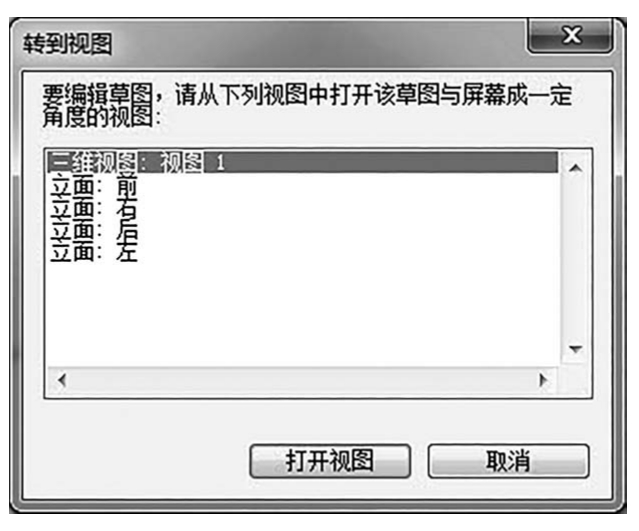

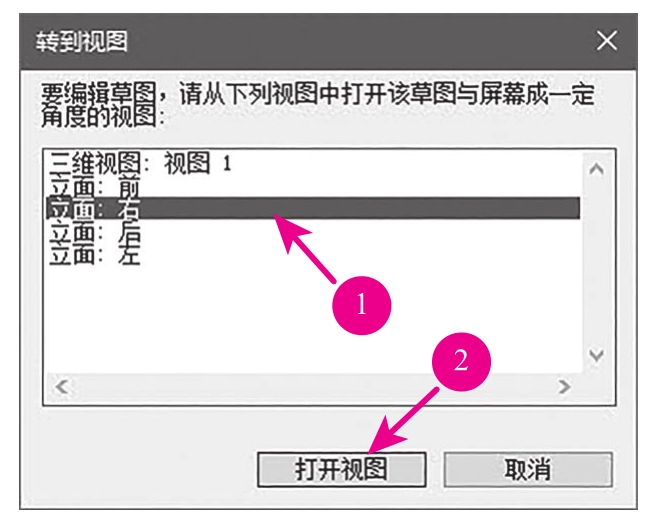

（7）Revit将会弹出“转到视图”对话框，如图3-1-35所示。单击选择“立面：右”，单击“打开视图”按钮，如图3-1-36所示。
图3-1-35
图3-1-36

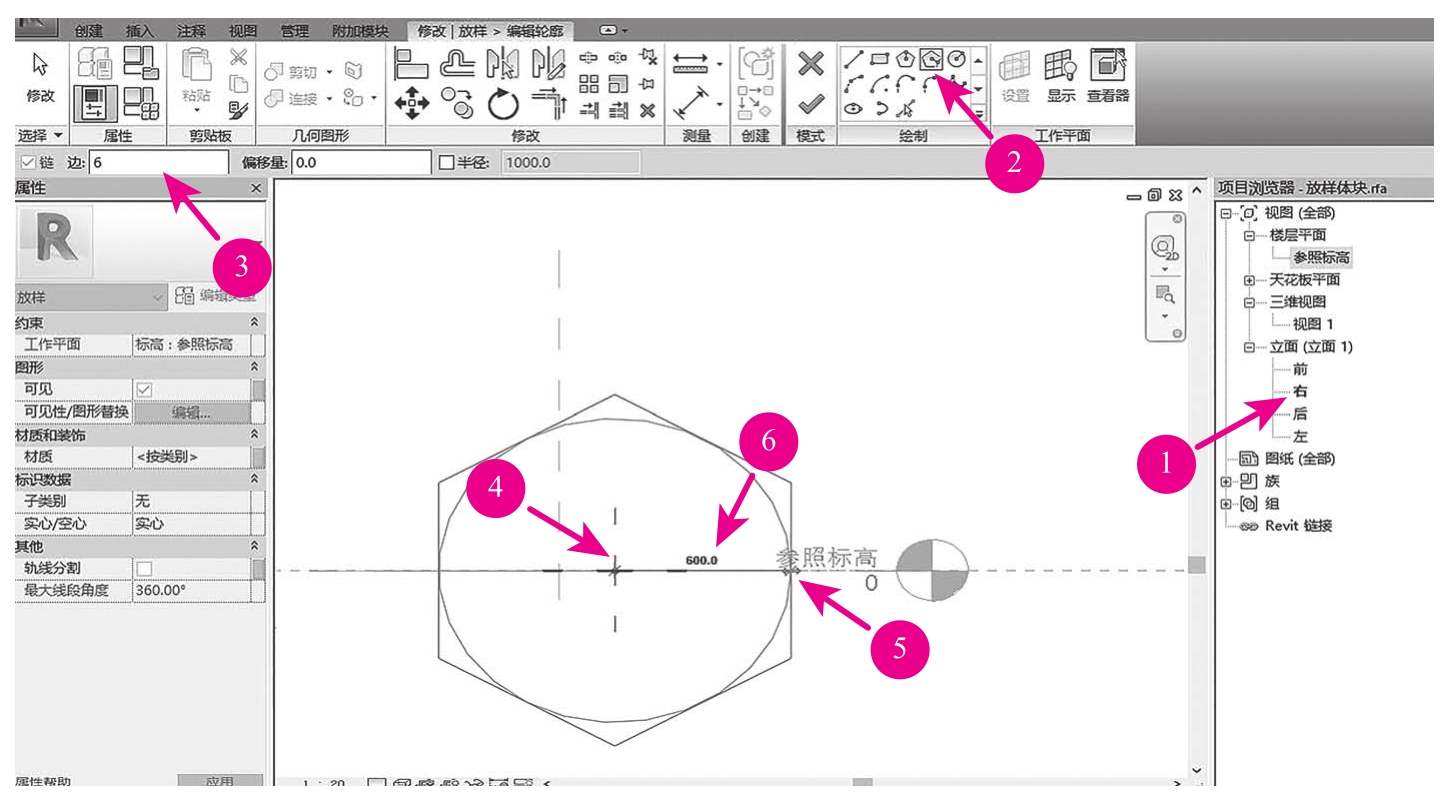

（8）移动鼠标至平面视图中绘制半径600mm圆的外接正六边形，如图3-1-37所示。
图3-1-37

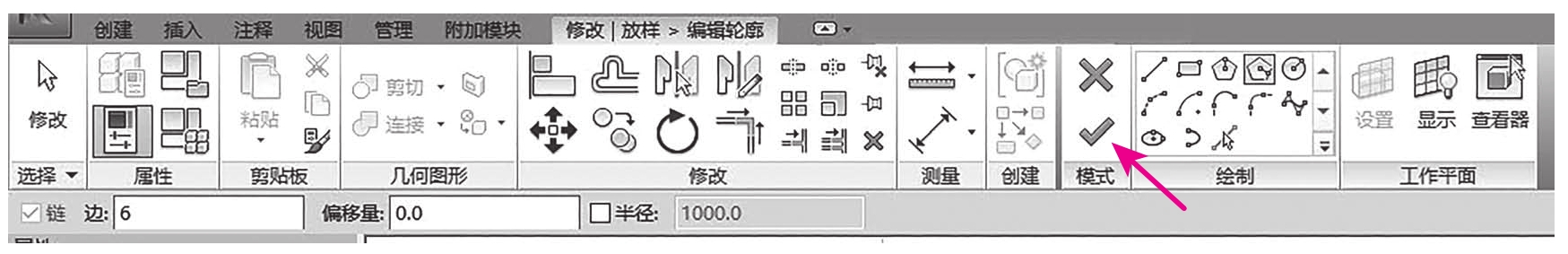

（9）完成绘制轮廓：完成以上操作，移动至“修改∣放样＞编辑轮廓”选项卡→选择“模式”面板→“完成编辑模式”工具，完成轮廓绘制，如图3-1-38所示。
图3-1-38

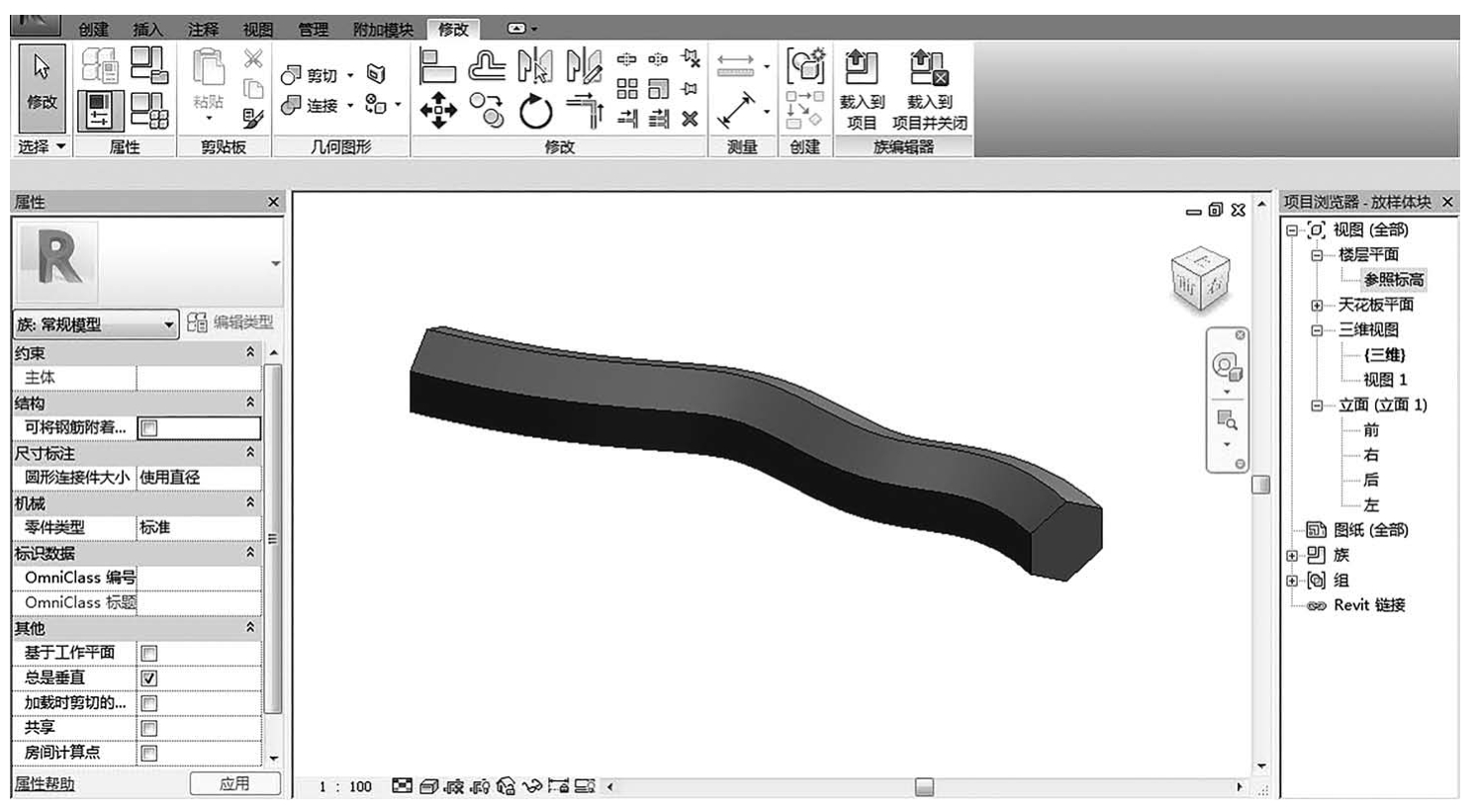

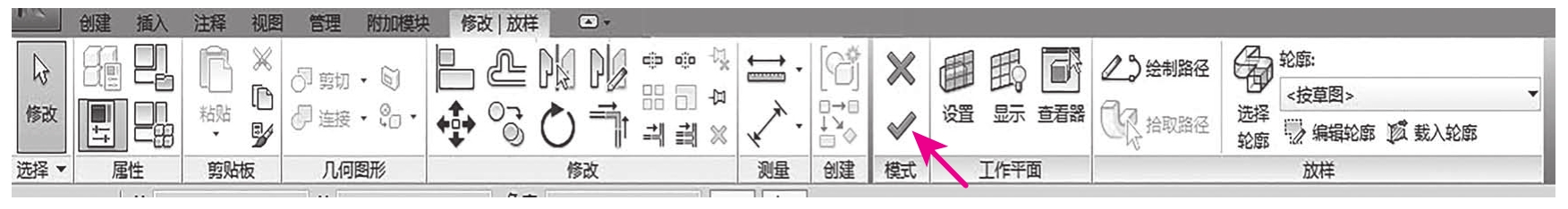

（10）完成放样体块：完成以上操作，移动至“修改∣放样”选项卡→选择“模式”面板→“完成编辑模式”工具，完成放样体块创建，如图3-1-39所示。
图3-1-39
（11）查看放样体块：双击“三维视图”中的“视图1”，将视图切换至“三维”视图，如图3-1-40所示。
图3-1-40

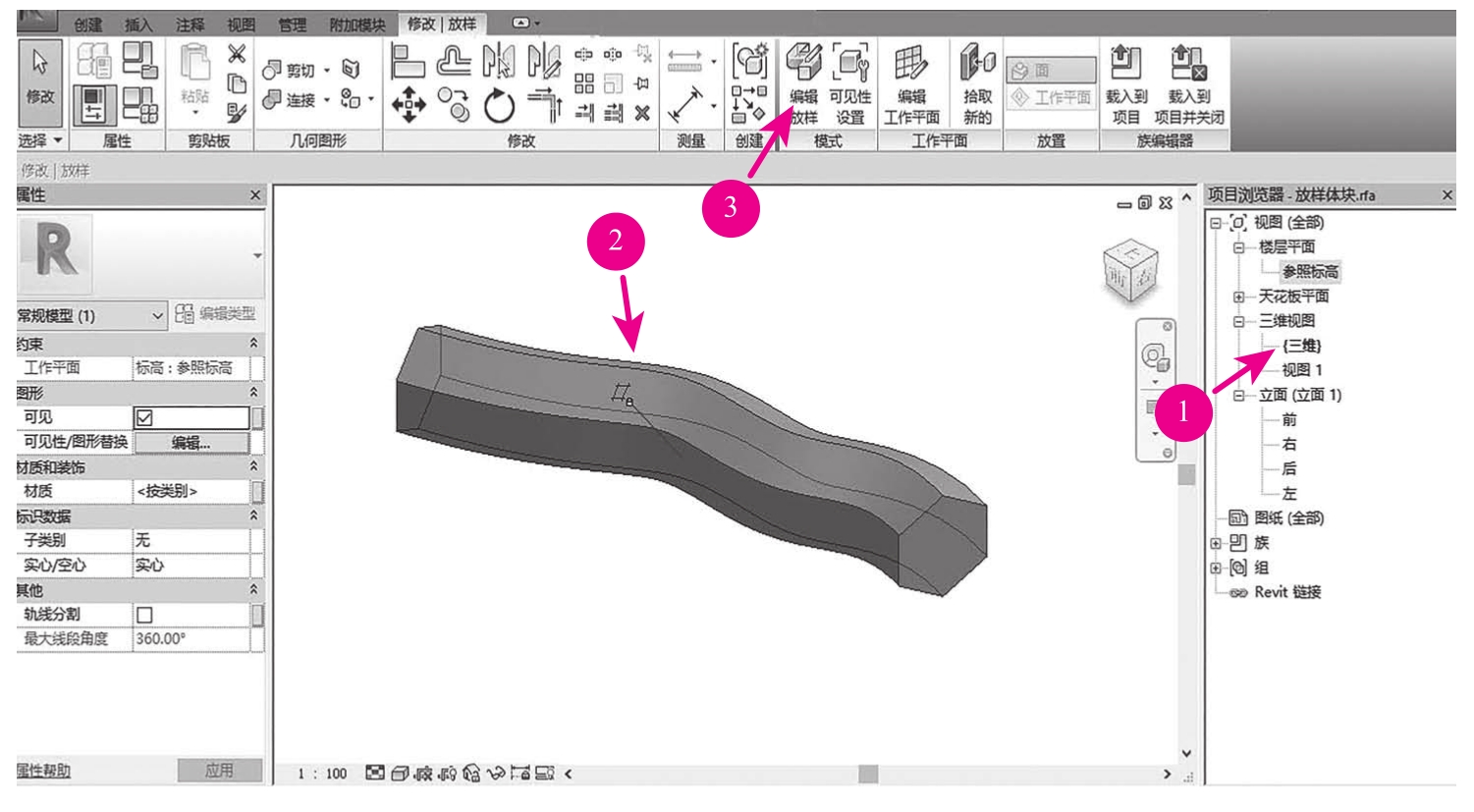

（12）编辑放样体块：完成以上操作，单击完成的放样体块，Revit将会切换至“修改∣放样”选项卡→选择“模式”面板→“编辑放样”工具，可以对其边界进行修改，如图3-1-41所示。
图3-1-41
（13）保存模型：保存的项目名称为“放样体块”。
