3.1.5 创建放样融合体块
放样融合：可以创建具有两个不同轮廓的融合体，然后沿路径对其进行放样，它的使用方法和放样大体一样，只是可以选择两个轮廓面。下面通过案例，详细讲解放样融合体块的创建过程。
体块要求：轮廓1为300mm×300mm的正方形，轮廓2为半径150mm的圆形，沿着路径进行放样融合所形成的体块。

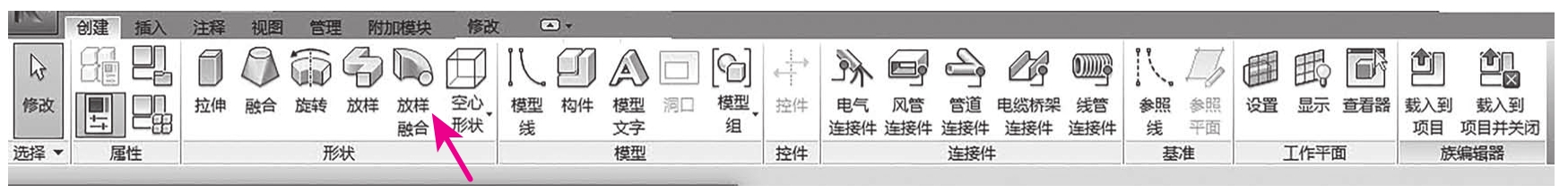

（1）选择工具：在项目浏览器中，双击楼层平面中的“参照标高”，将视图切换至“参照标高”平面视图，切换“创建”选项卡→选择“形状”面板→“放样融合”工具，如图3-1-42所示。
图3-1-42

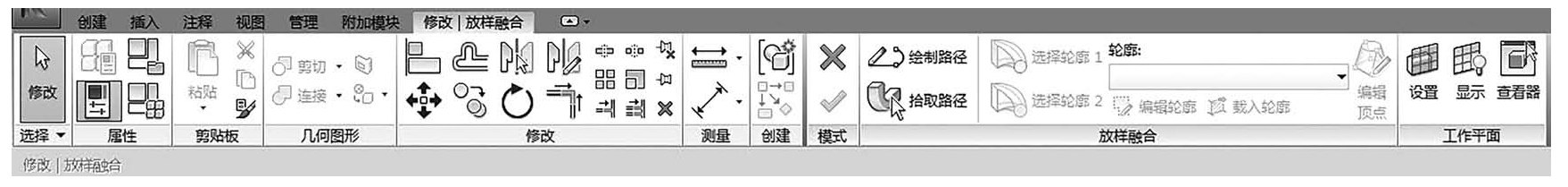

（2）Revit将会自动切换至“修改∣放样融合”选项卡，如图3-1-43所示。
图3-1-43

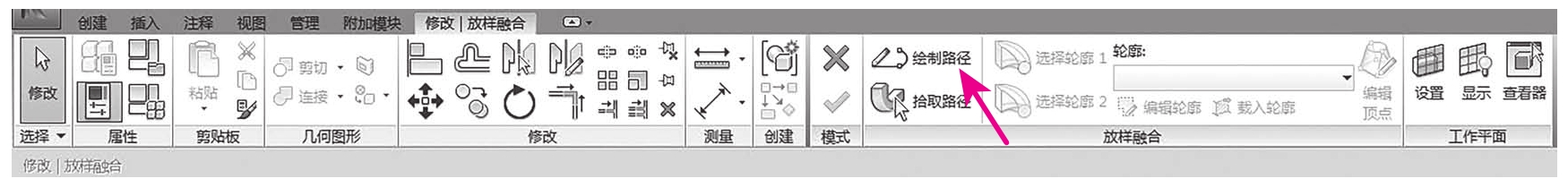

（3）选择绘制路径：选择“放样融合”面板→“绘制路径”工具，如图3-1-44所示。
图3-1-44

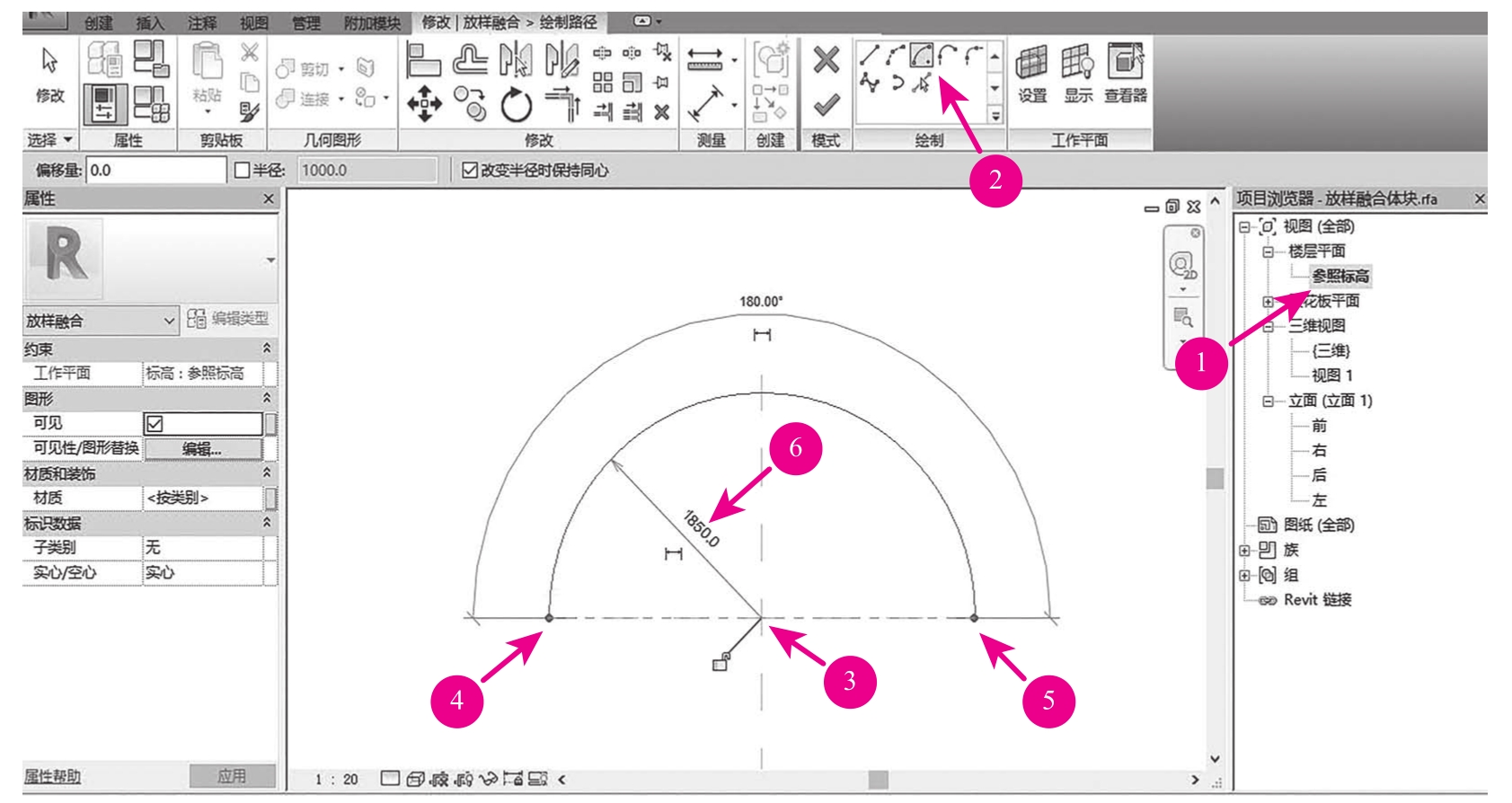

（4）绘制路径：完成以上操作，Revit将会自动切换至“修改∣放样融合＞绘制路径”选项卡，选择“绘制”面板中的“起点-终点-半径弧”工具，移动鼠标至平面视图绘制路径，如图3-1-45所示。

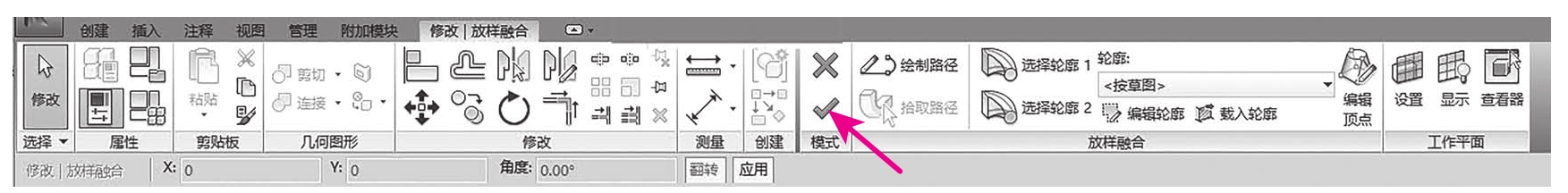

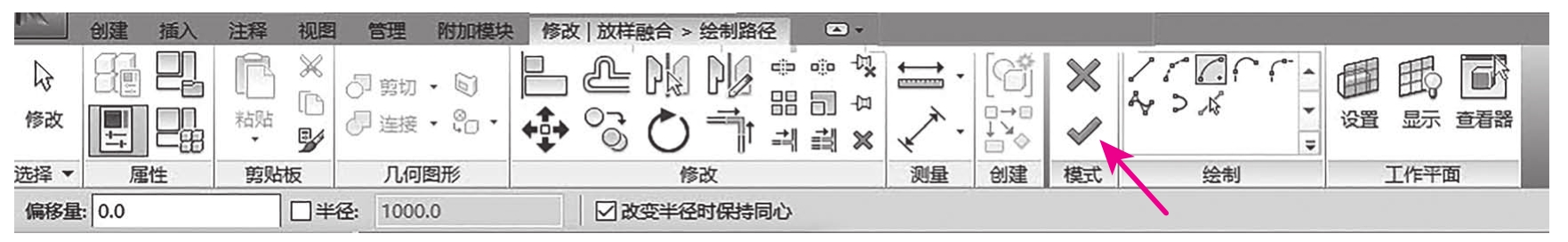

（5）完成绘制路径：完成以上操作，移动至“修改∣放样融合＞绘制路径”选项卡→选择“模式”面板→“完成编辑模式”工具，完成路径绘制，如图3-1-46所示。

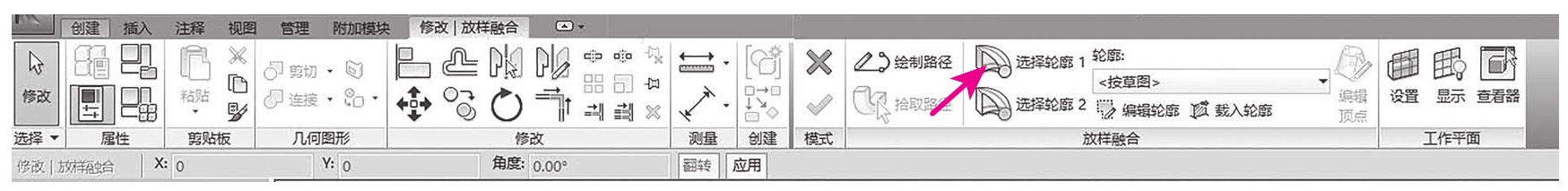

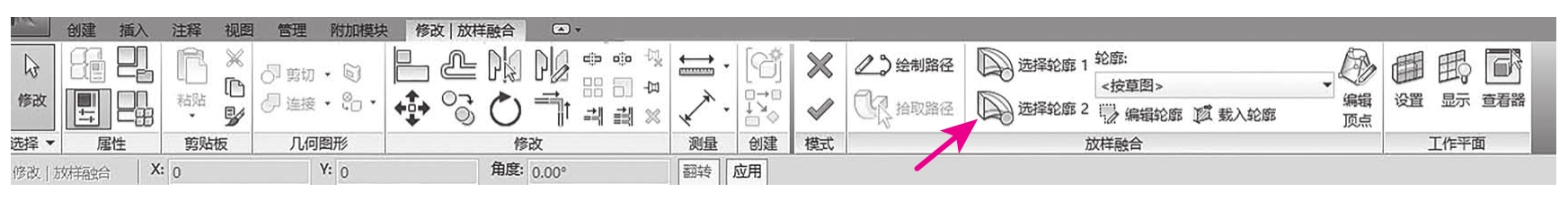

（6）选择绘制轮廓1：完成以上操作，Revit将会自动切换至“修改∣放样融合”选项卡，选择“放样融合”面板中的“选择轮廓1”工具，如图3-1-47所示。

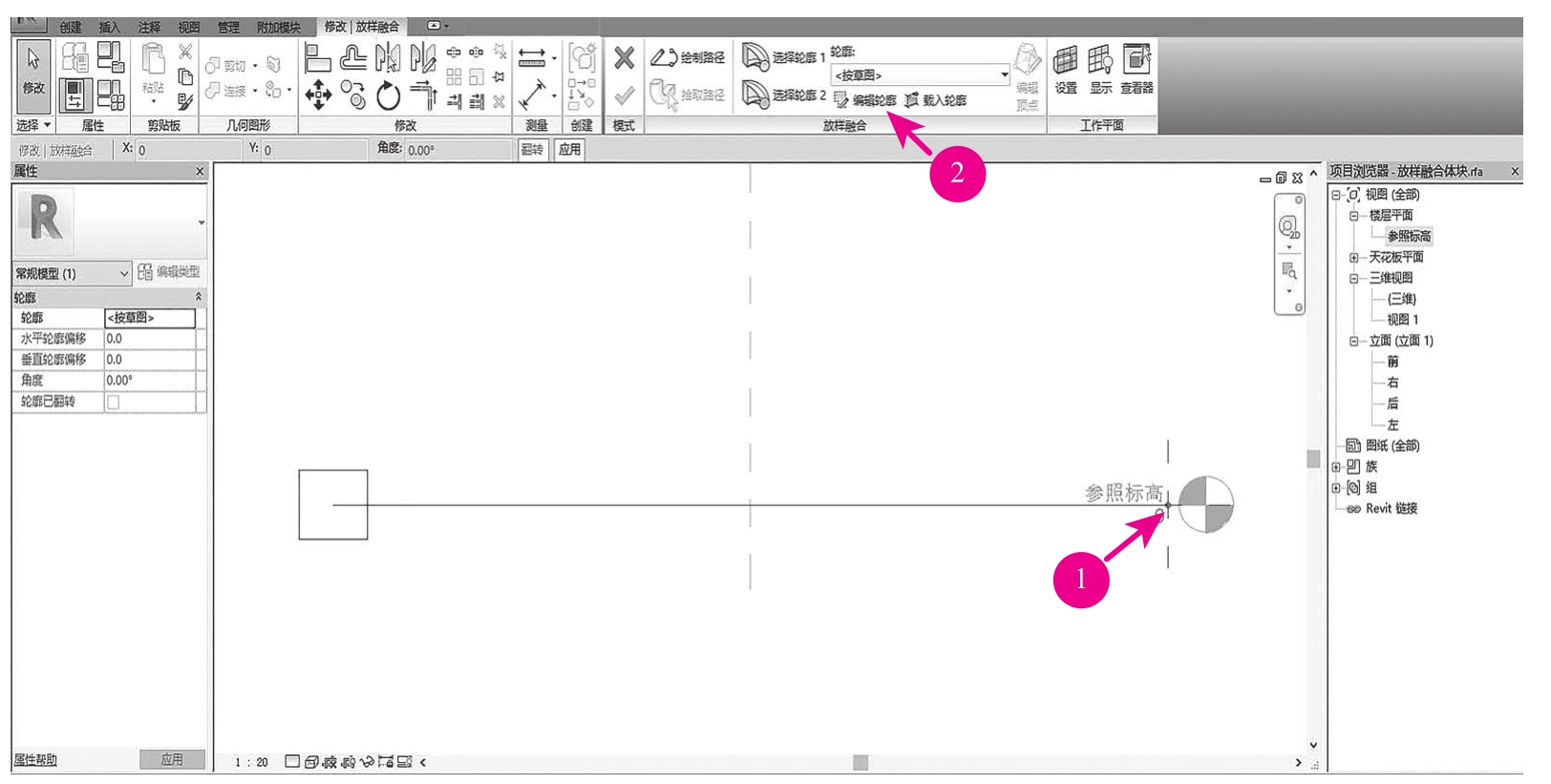

（7）选择编辑轮廓：完成以上操作，在“参照标高”的楼层平面视图中，轮廓1的位置将会高亮显示，选择“放样融合”面板中的“编辑轮廓”工具，如图3-1-48所示。
图3-1-45
图3-1-46
图3-1-47
图3-1-48

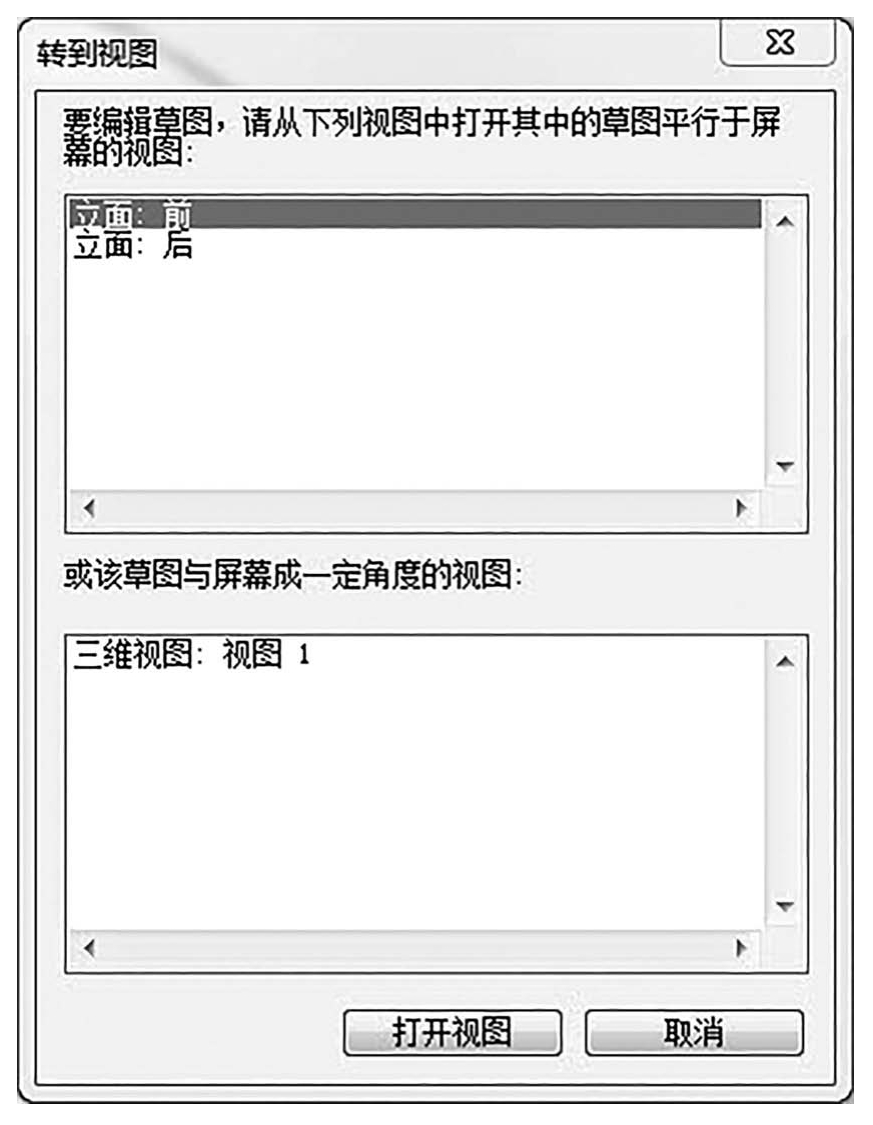

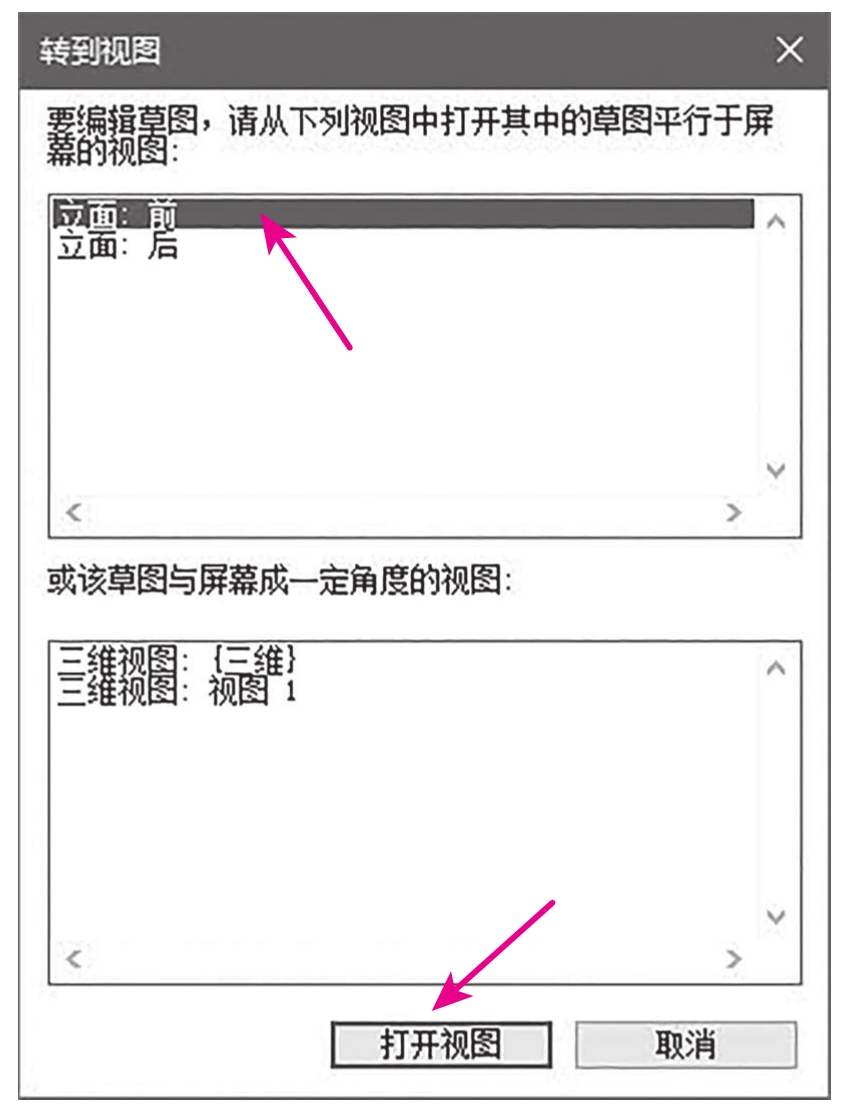

（8）完成以上操作，Revit将会弹出“转到视图”对话框，如图3-1-49所示。单击选择“立面：前”，单击“打开视图”按钮，如图3-1-50所示。
图3-1-49
图3-1-50

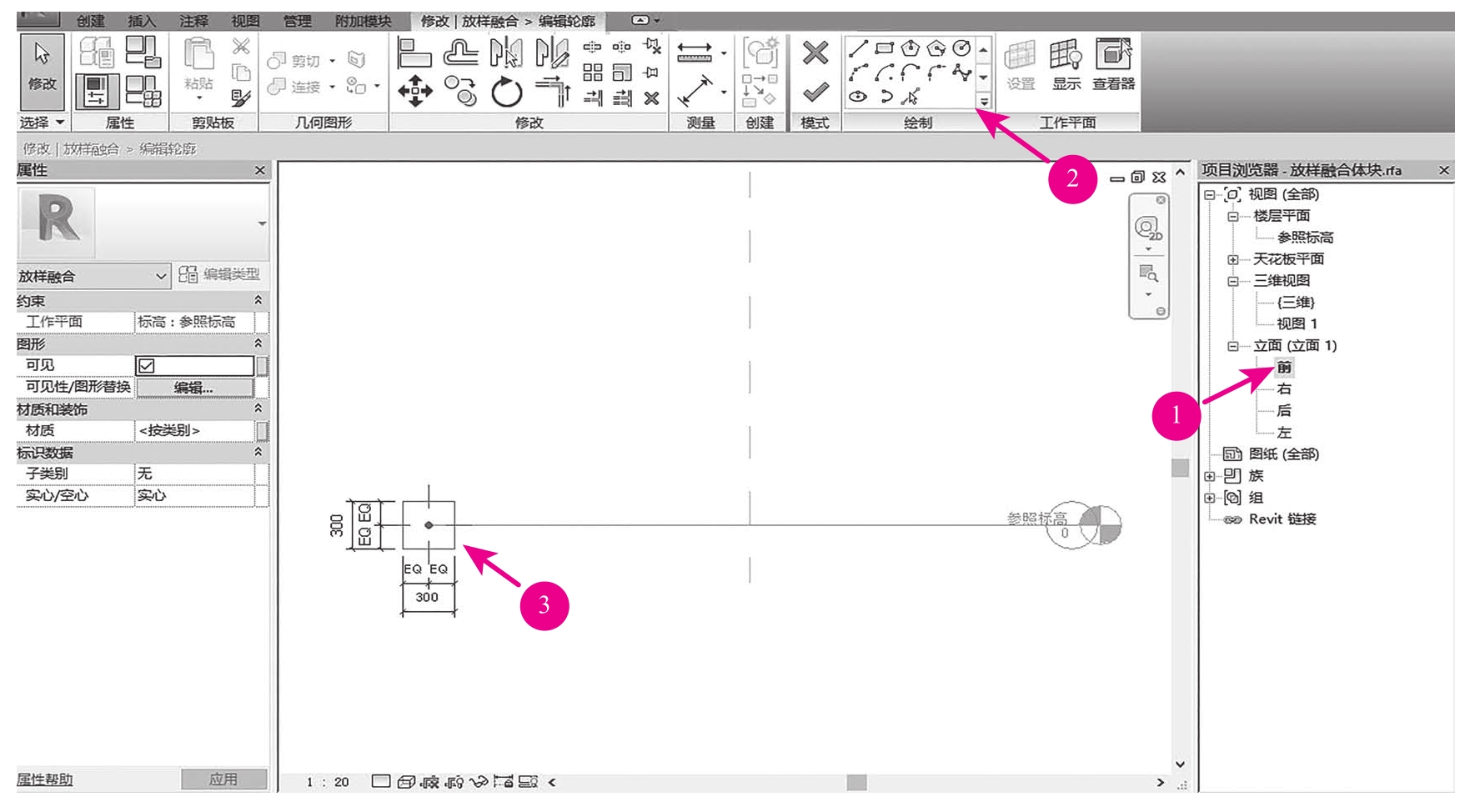

（9）选择“绘制”面板中的绘制工具，移动鼠标至平面视图中绘制300mm×300mm的正方形，如图3-1-51所示。
图3-1-51

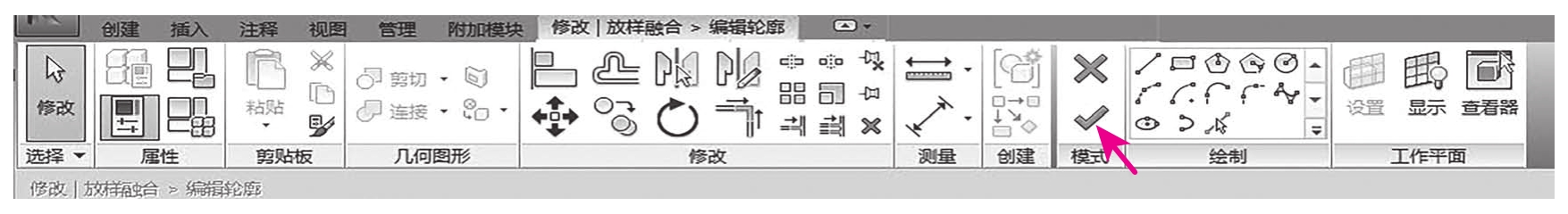

（10）完成绘制轮廓1：完成以上操作，移动至“修改∣放样融合＞编辑轮廓”选项卡→选择“模式”面板→“完成编辑模式”工具，完成轮廓1绘制，如图3-1-52所示。
图3-1-52
（11）选择绘制轮廓2：完成以上操作，Revit将会自动切换至“修改∣放样融合”选项卡，选择“放样融合”面板中的“选择轮廓2”工具，如图3-1-53所示。
图3-1-53

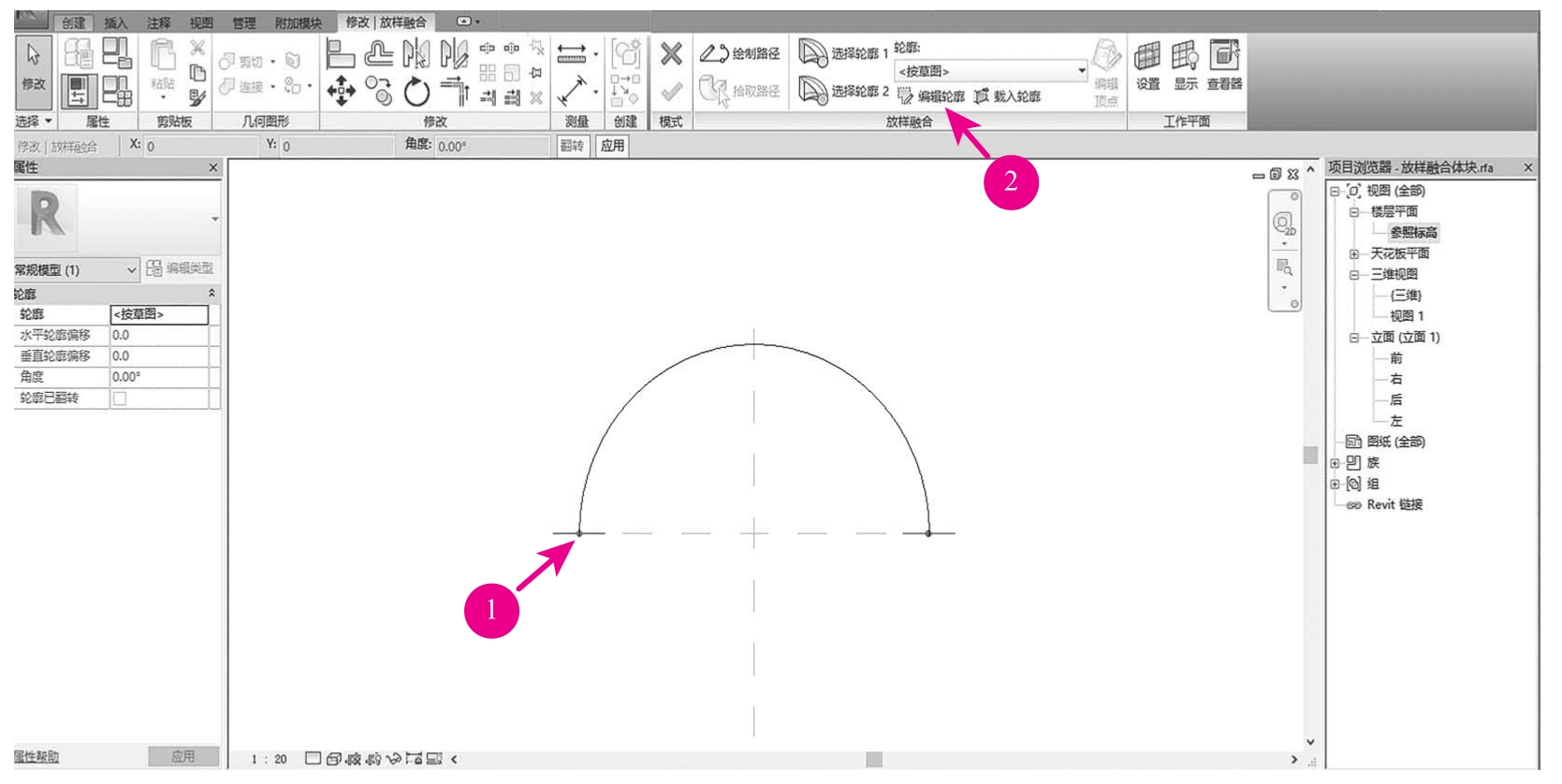

（12）选择编辑轮廓：完成以上操作，在“参照标高”的楼层平面视图中，轮廓2的位置将会高亮显示，选择“放样融合”面板中的“编辑轮廓”工具，如图3-1-54所示。
图3-1-54

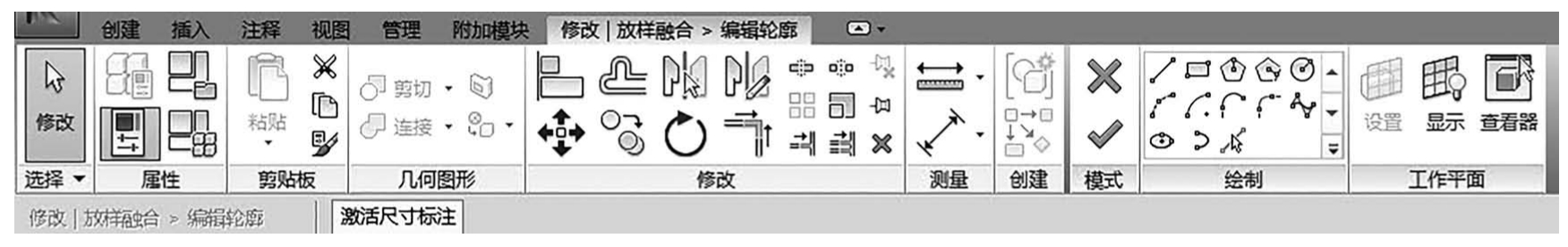

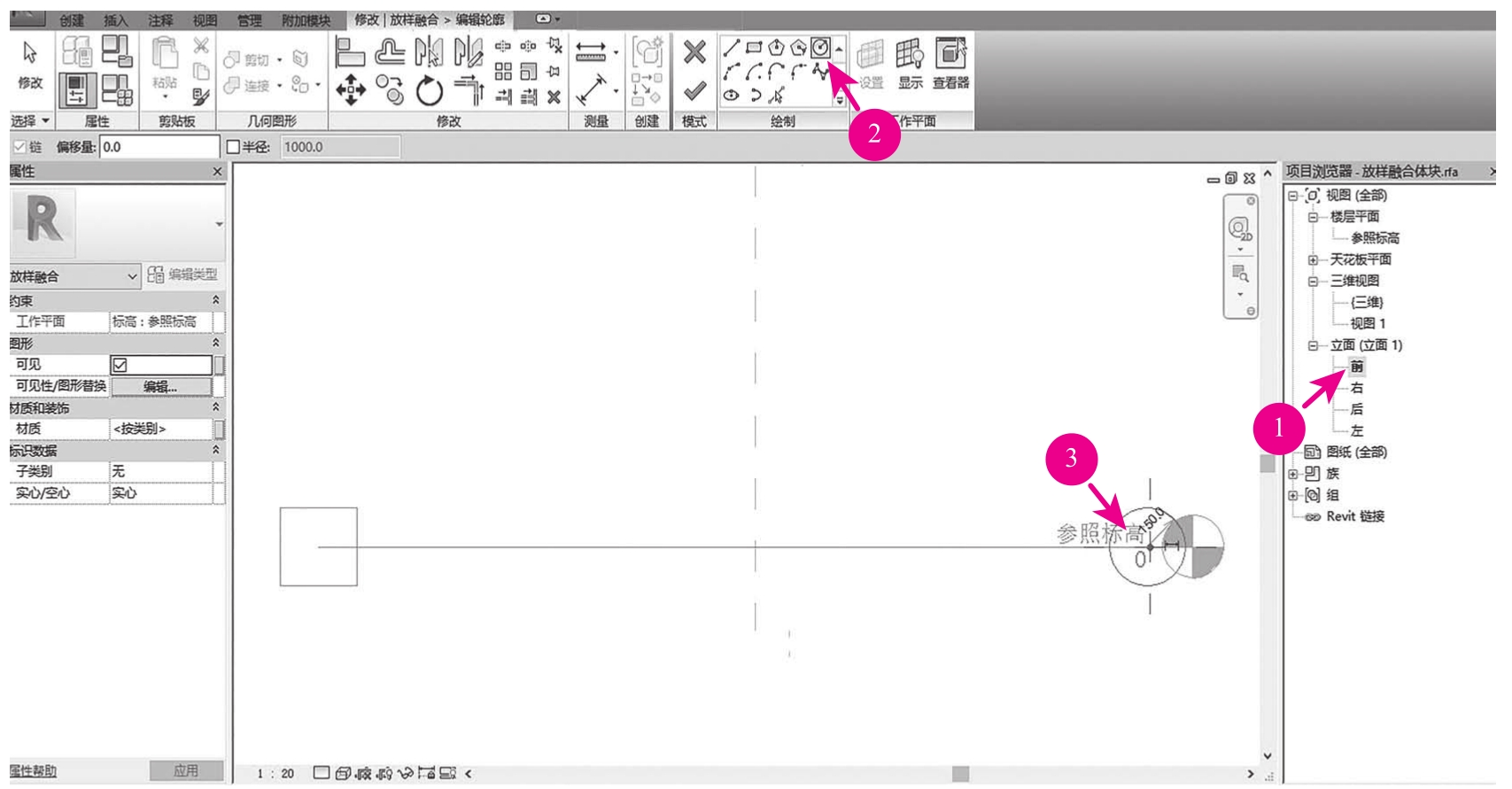

（13）绘制轮廓2：完成以上操作，Revit将会自动切换至“修改∣放样融合＞编辑轮廓”选项卡，选择“绘制”面板中的“圆形”工具，在如图3-1-55所示的位置绘制半径为150mm的圆形。
（14）完成绘制轮廓2：完成以上操作，移动至“修改∣放样融合＞编辑轮廓”选项卡→选择“模式”面板→“完成编辑模式”工具，完成轮廓2绘制，如图3-1-56所示。
（15）完成放样融合：完成以上操作，Revit将会自动切换至“修改∣放样融合”选项卡，选择“模式”面板→“完成编辑模式”工具，完成模型创建，如图3-1-57所示。
图3-1-55
图3-1-56
图3-1-57

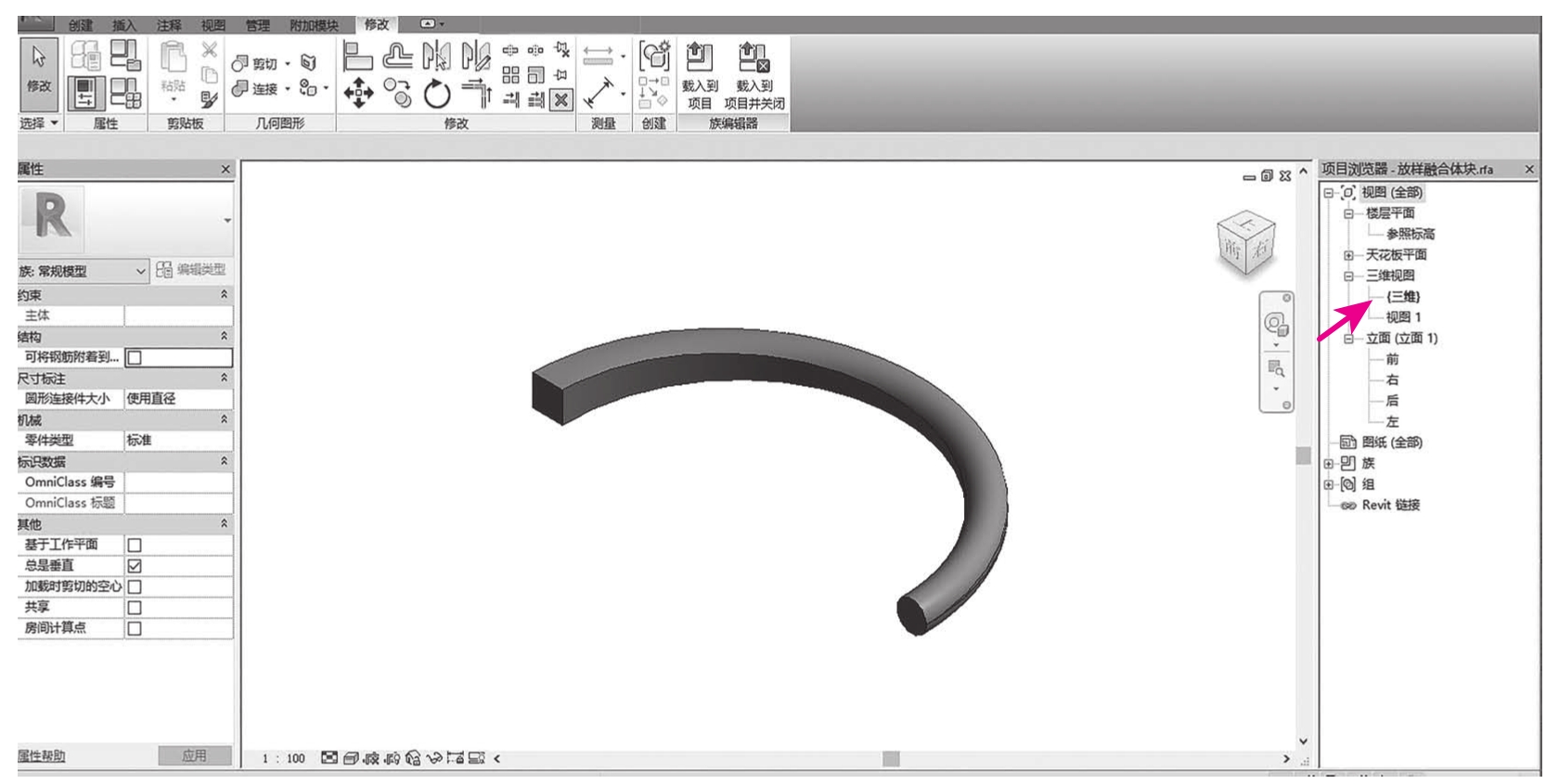

（16）查看放样融合体块：双击三维视图中的“视图1”，将视图切换至“三维”视图，如图3-1-58所示。
图3-1-58

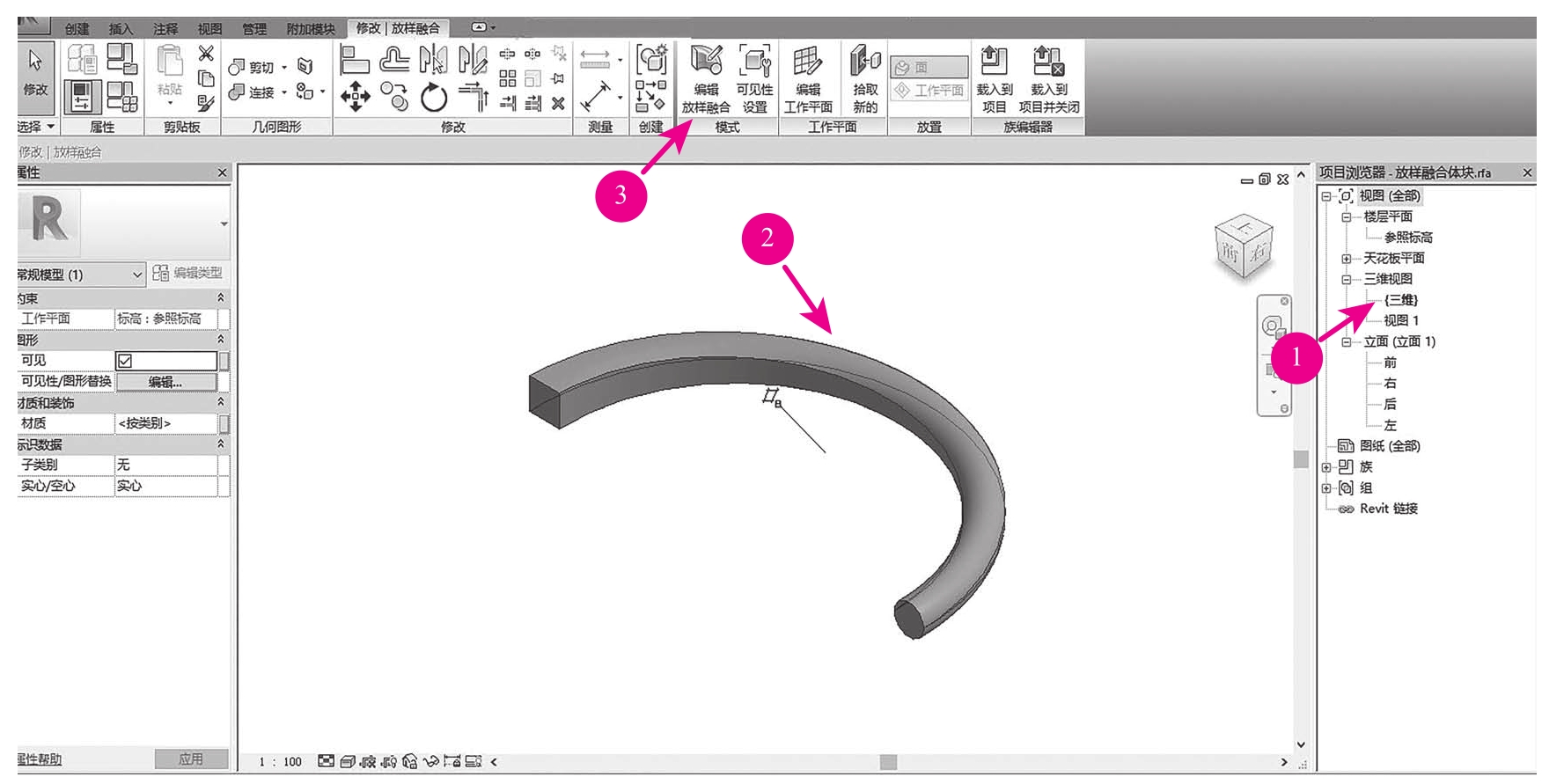

（17）编辑放样融合体块：完成以上操作，单击完成的放样融合体块，Revit将会切换至“修改∣放样融合”选项卡→选择“模式”面板→“编辑放样融合”工具，可以对其边界进行修改，如图3-1-59所示。
图3-1-59
（18）保存模型：保存的项目名称为“放样融合体块”。
