《草图大师SketchUp效果图设计基础与案例教程》

1.3　物体的显示

在制作设计方案时，设计师为了让甲方能更好地了解方案形式，理解设计意图，往往会从各种角度，用各种方式来表达设计成果。SketchUp作为面向设计的软件，提供了大量的显示模式，以便设计师选择适合的表现手法。

1.3.1　7种显示模式

在进行室内设计时，周围都有闭合的墙体。如果要观察室内的构造，就需要隐去一部分墙体，但隐藏墙体后不利于观察整体的房间效果。有些计算机的硬件配置较低，需要经常切换“线框”模式与“材质与贴图”模式。这些问题在SketchUp中都能够很好地解决。

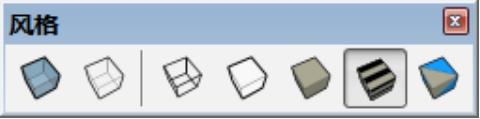

SketchUp提供了一个“风格”工具栏。该工具栏共有7个按钮，分别代表模型常用的7种显示模式，如图1.20所示。这7个按钮从左到右依次是X光透视模式、后边线、线框显示、消隐、阴影、材质与贴图、单色显示，这就是设计师经常提到的“7种显示模式”。SketchUp默认选用的是“着色”模式。

图1.20　“显示模式”工具栏

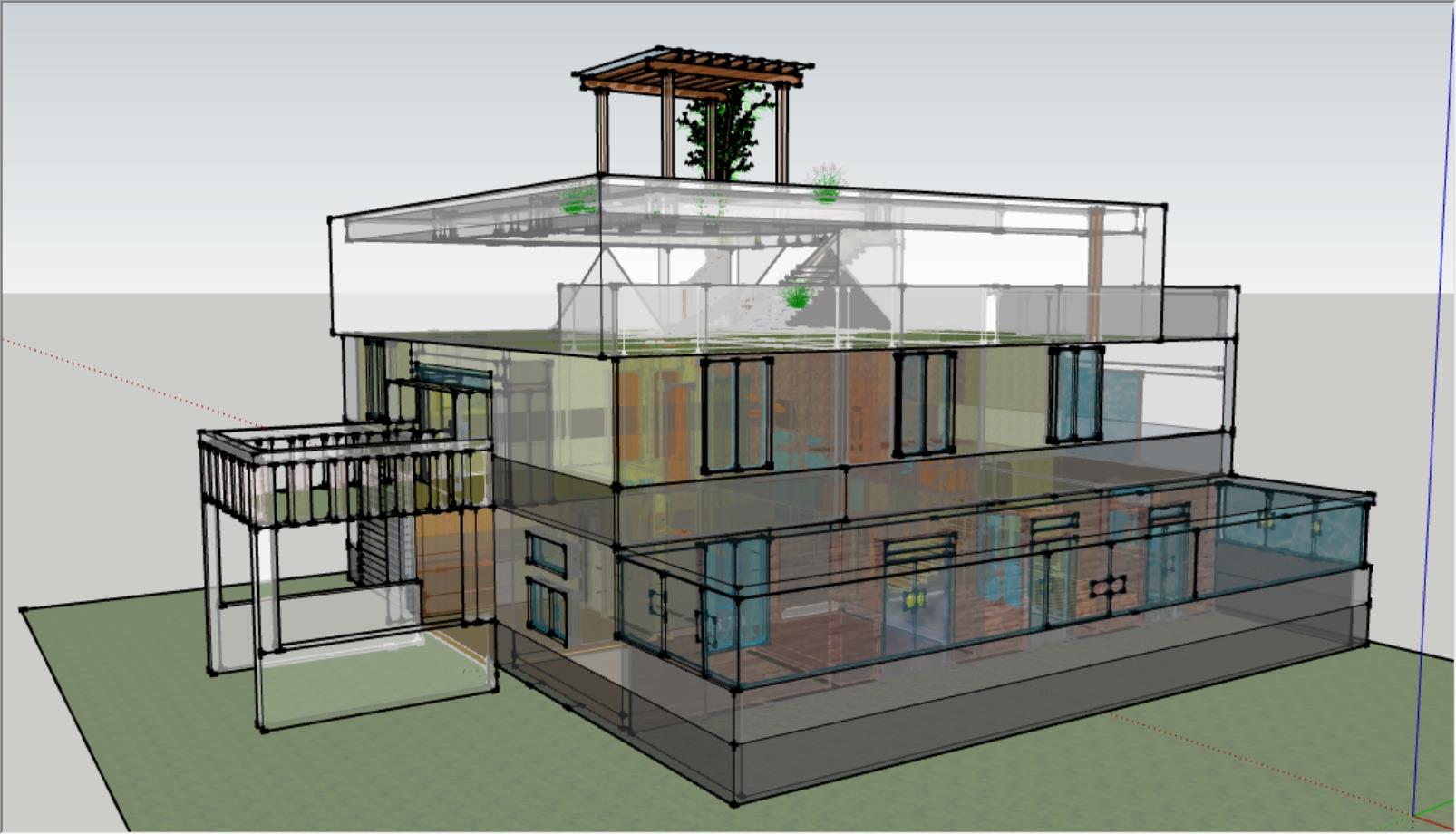

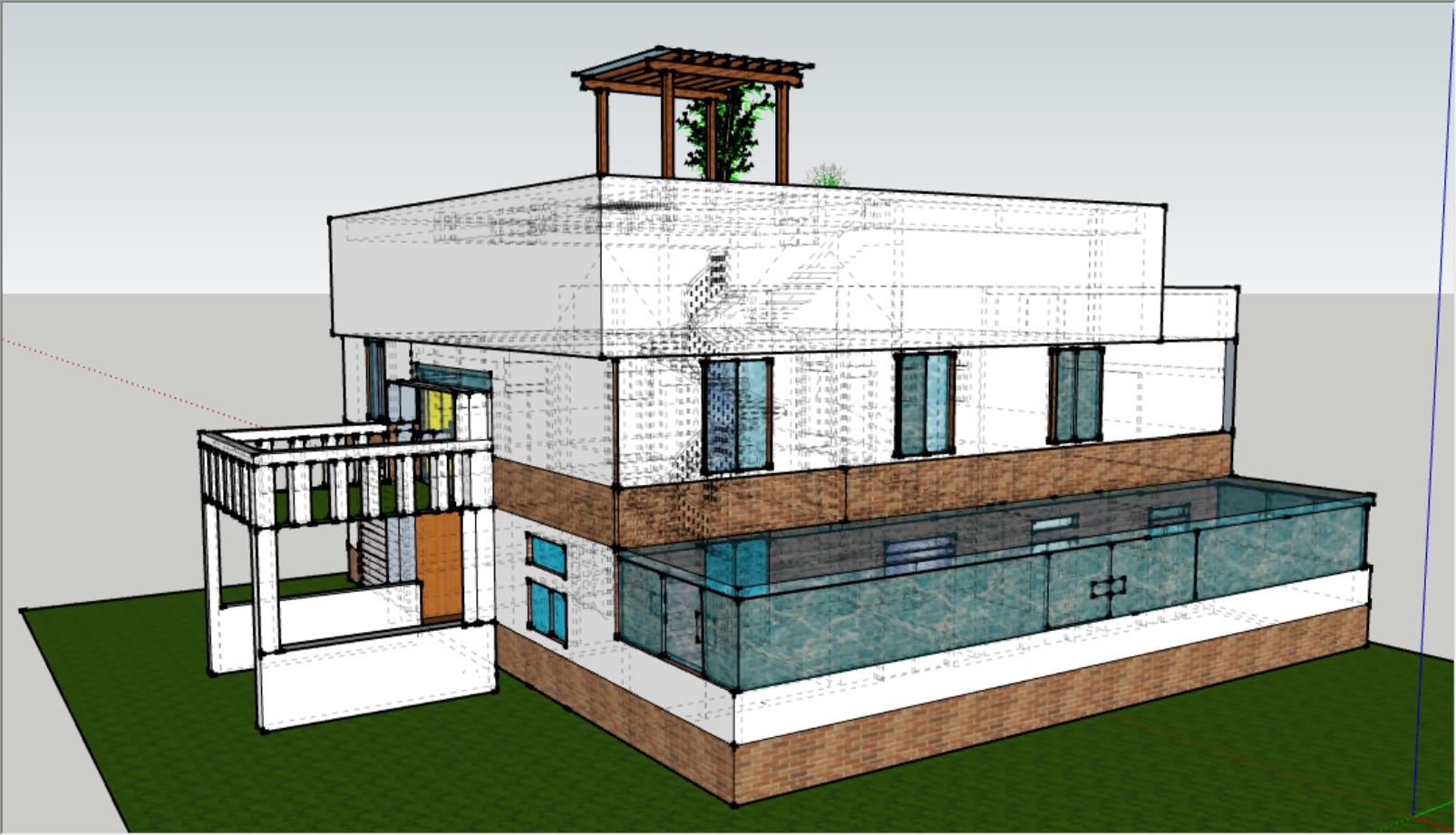

（1）X光透视模式：使场景中所有的物体都是透明的，就像用“X光”照射的效果一样。在该模式下，可以在不隐藏任何物体的情况下非常方便地查看模型内部的构造，如图1.21所示。

图1.21　X光透视模式

（2）后边线：用虚线表示隐藏在后面的边线，如图1.22所示。这种模式基本不用。

图1.22　后边线模式

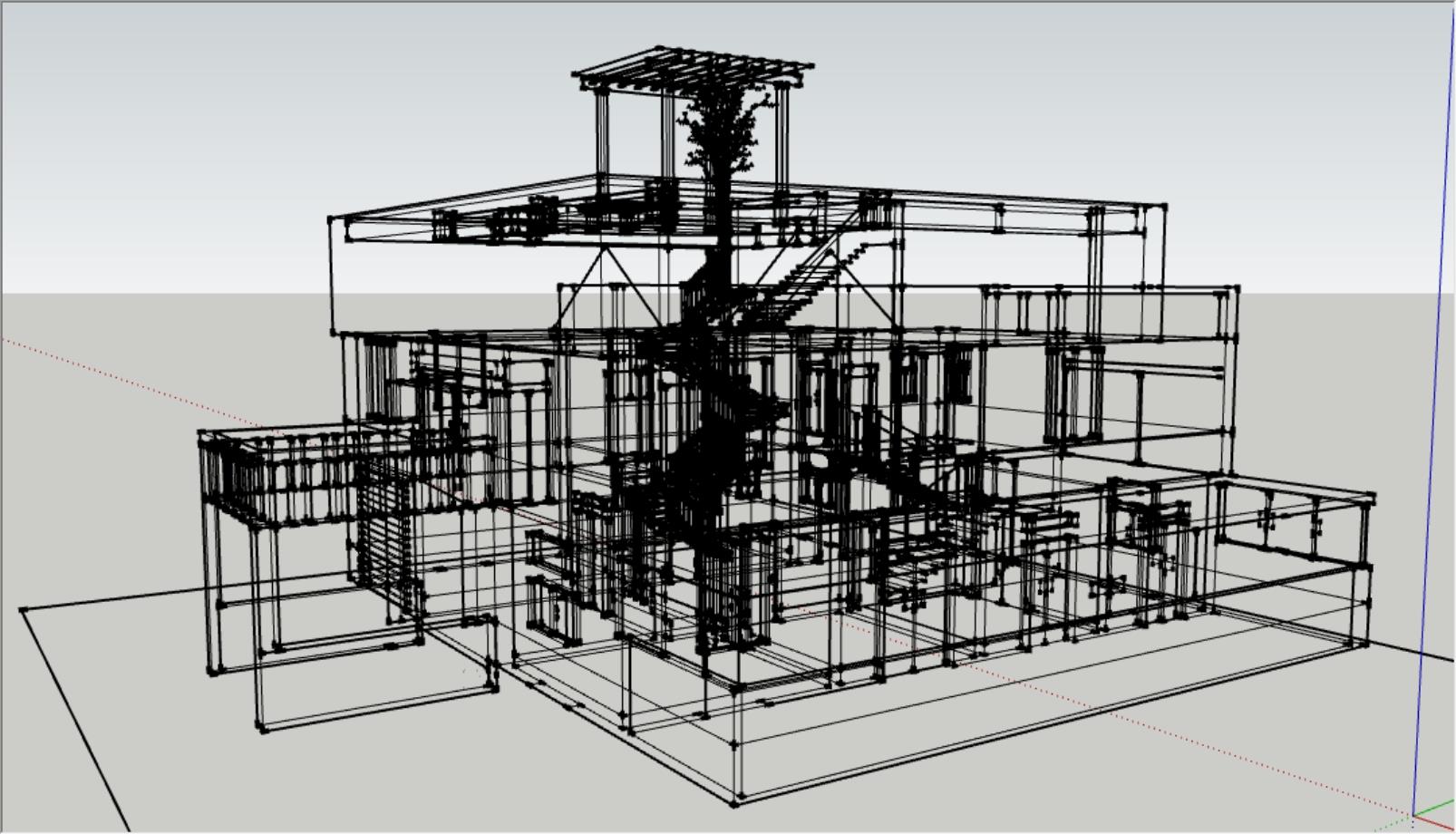

（3）线框显示：将场景中的所有物体以线框的方式显示。在这种模式下，场景中模型的村质、贴图和面都是失效的，但是显示速度非常快，如图1.23所示。

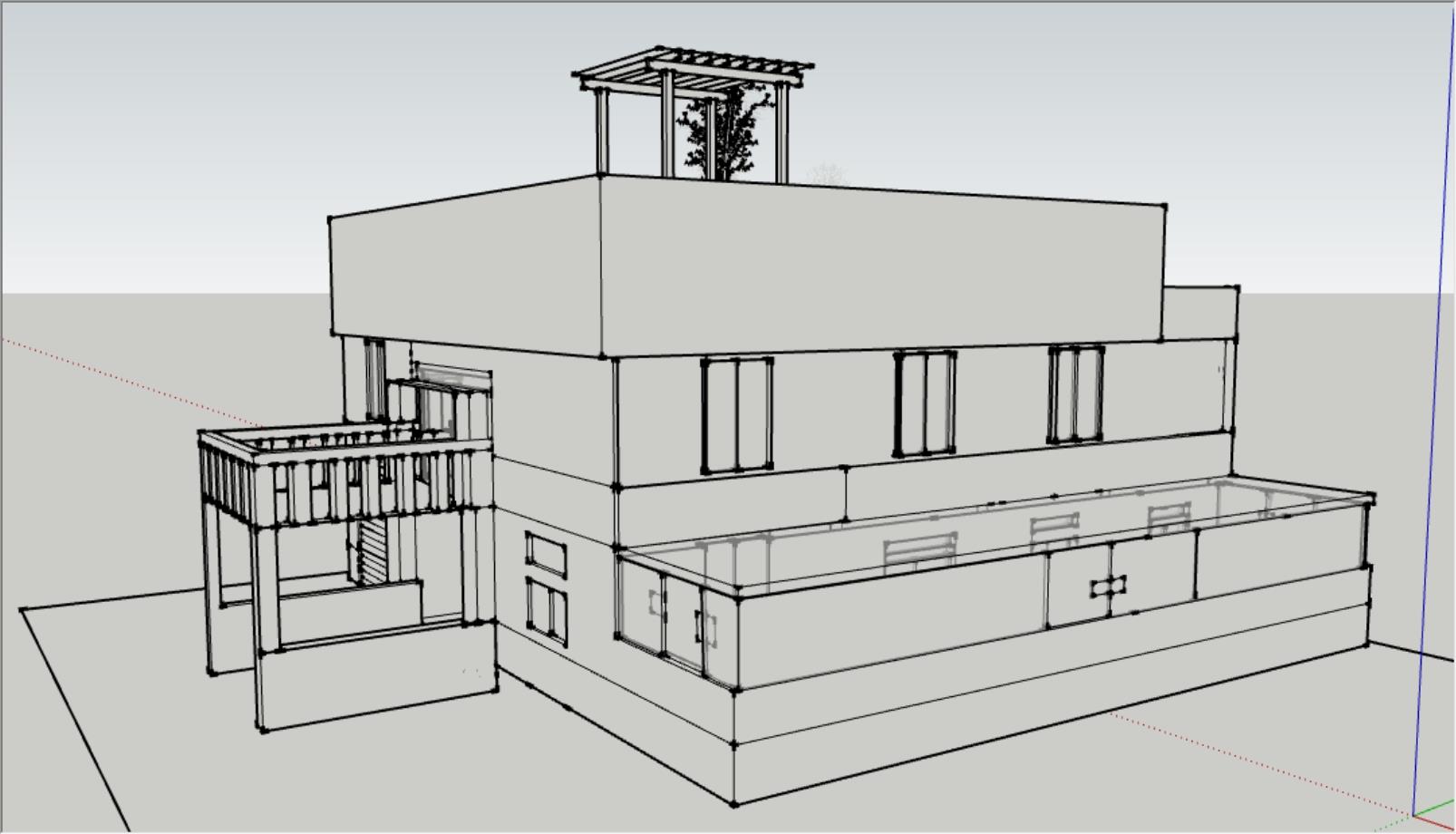

（4）消隐：在线框模式的基础上将被挡在后部的物体隐去，以达到“消隐”的目的。该模式更加有空间感，但是在后面的物体由于被消隐，无法观测到模型的内部，如图1.24所示。这种模式实际上就是“面”模式，用一种单色的面来表示物体，显示速度比线框模式略慢。

图1.23　线框模式

图1.24　消隐模式

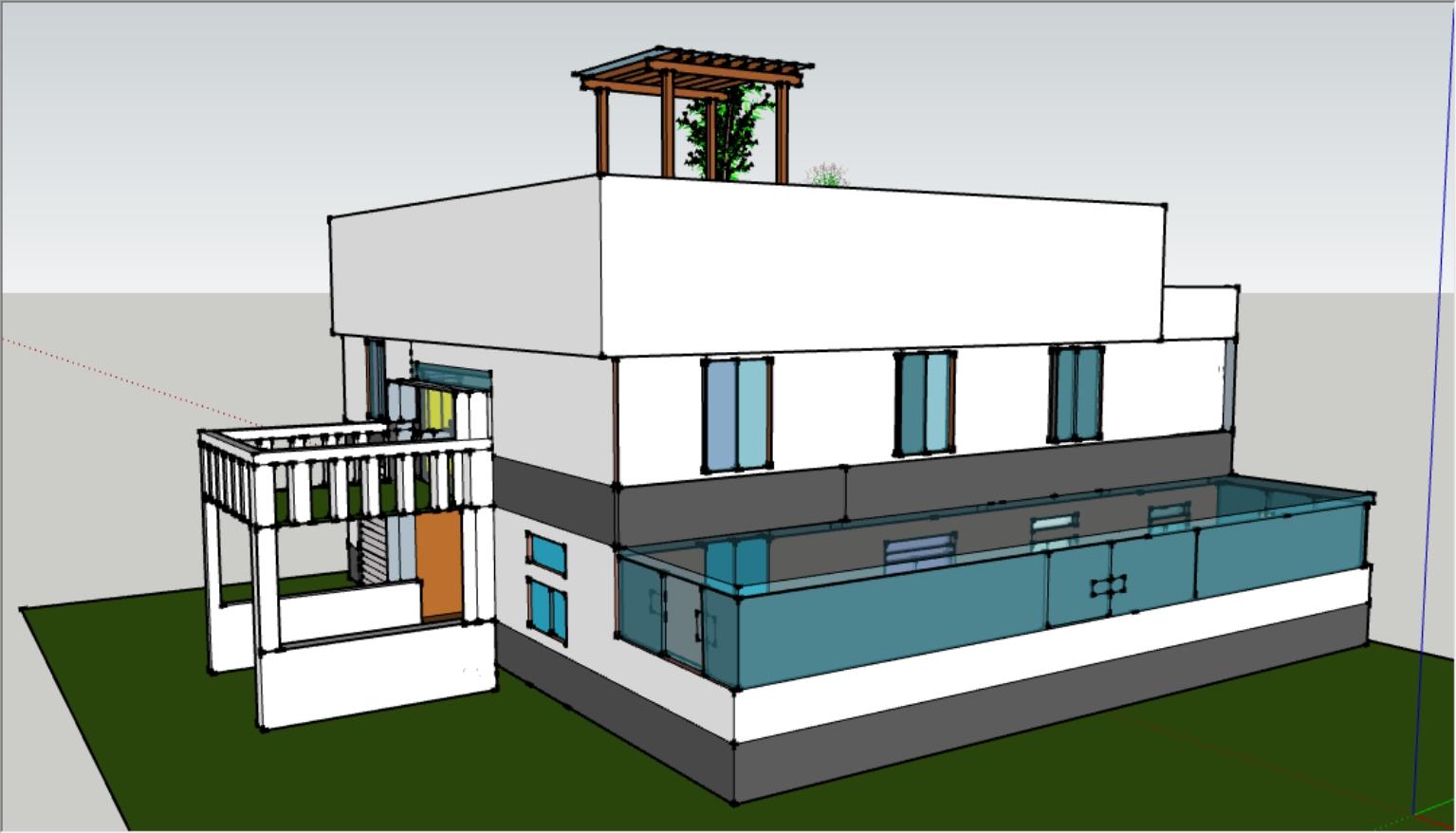

（5）阴影：让模型的表面显示颜色，如图1.25所示。

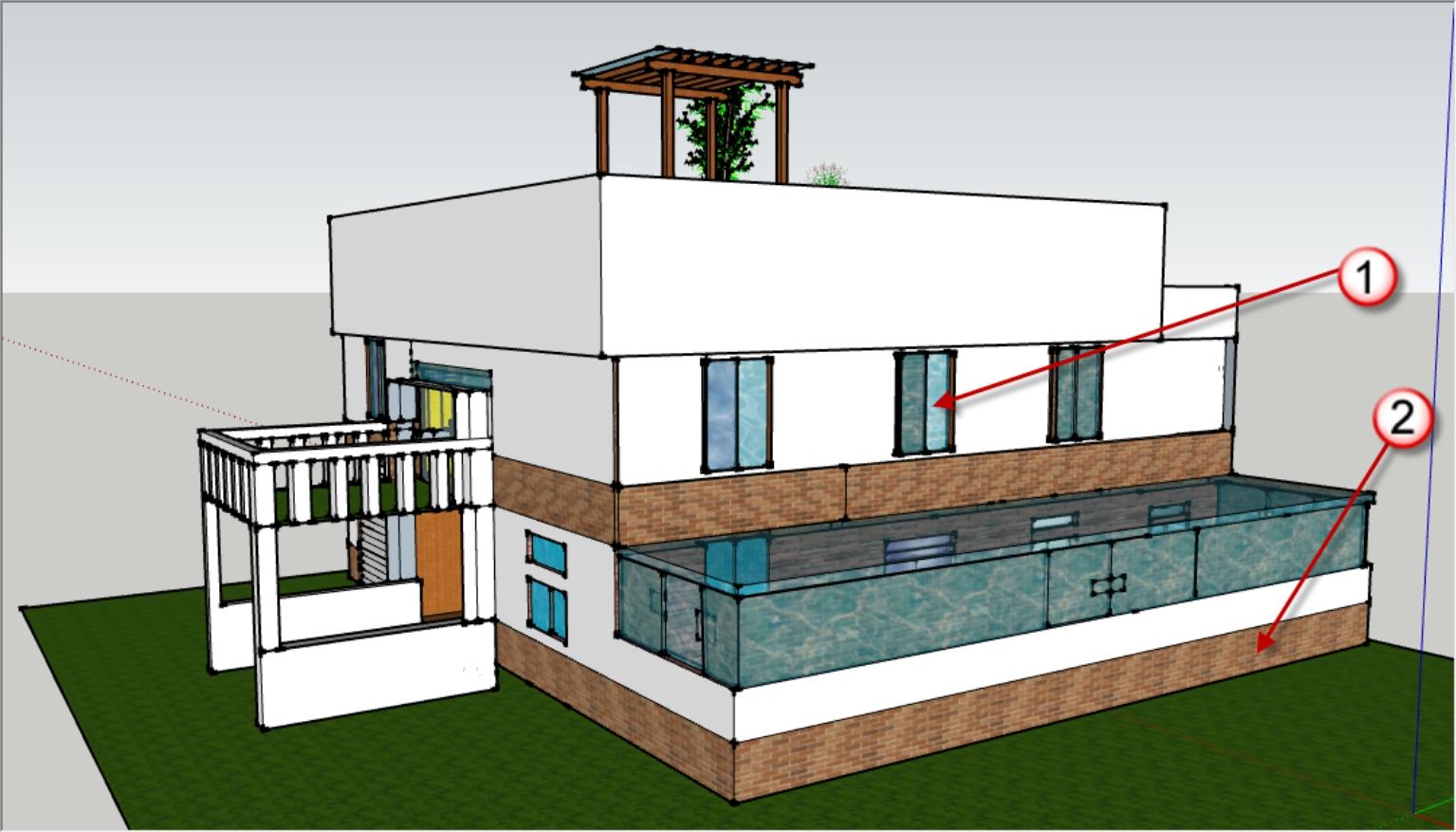

（6）材质与贴图：当场景中的模型被赋予材质后，可以显示出材质的纹理贴图的效果，如图1.26所示（①处是玻璃材质的纹理贴图，②处是墙裙材质的纹理贴图）。如果模型没有使用纹理贴图，则此按钮无效。

注意： “材质与贴图”“阴影”模式的区别是，“阴影”模式是显示对象的颜色，而“材质与贴图”模式除了显示对象的颜色之外，还显示纹理贴图。

图1.25　阴影模式

图1.26　材质与贴图模式

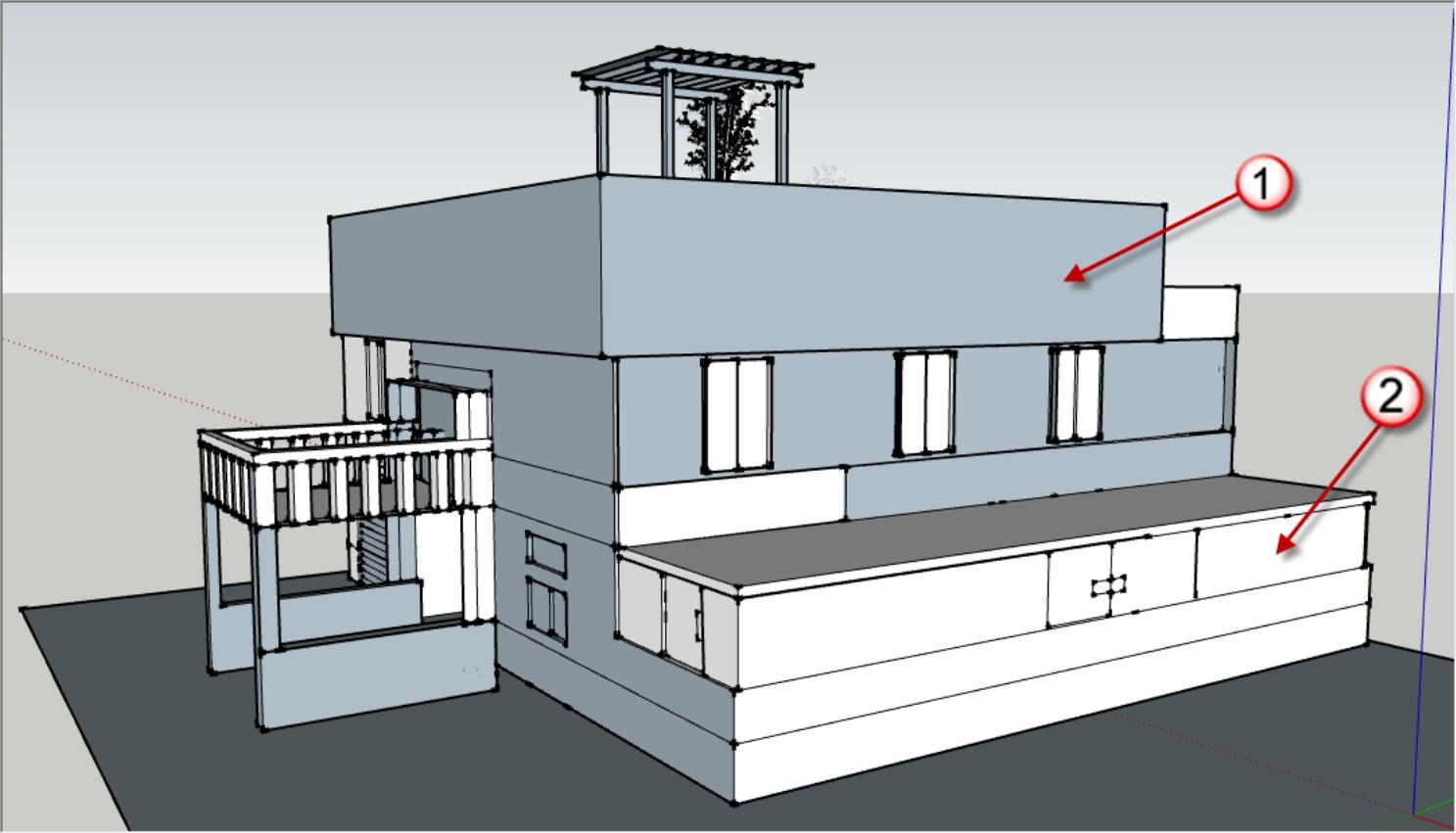

（7）单色显示：在消隐模式的基础上将模型的表面用颜色来表示，如图1.27所示。这种模式是SketchUp默认的显示模式，在没有指定表面颜色的情况下系统用白色来表示正面（②处），用蓝色表示反面（①处）。关于正反面的问题，在后面讲解建模时有更加详细的介绍。

注意： 对于这7种显示模式，要针对具体情况进行选择。在绘制室内设计图时，由于需要看到内部的空间结构，可以考虑用X光透视模式；绘制建筑方案时，在图形没有完成的情况下可以使用消隐模式，这时显示的速度会快一些；图形完成后可以使用材质与贴图模式来查看整体效果。

图1.27　单色显示

1.3.2　设置剖面与显示剖面

在绘制建筑设计图时，为了表达建筑物内部纵向的结构关系与交通组织，往往需要绘制剖面图。剖面图是用一个虚拟的剖切面将建筑物“剖开”成两个部分，并去掉剖切面与视点之间的部分，观看剩余部分。在SketchUp中，“剖切”这个常用的表达手法不但容易操作，而且可以动态地调整剖切面，生成任意的剖面方案图。具体操作如下：

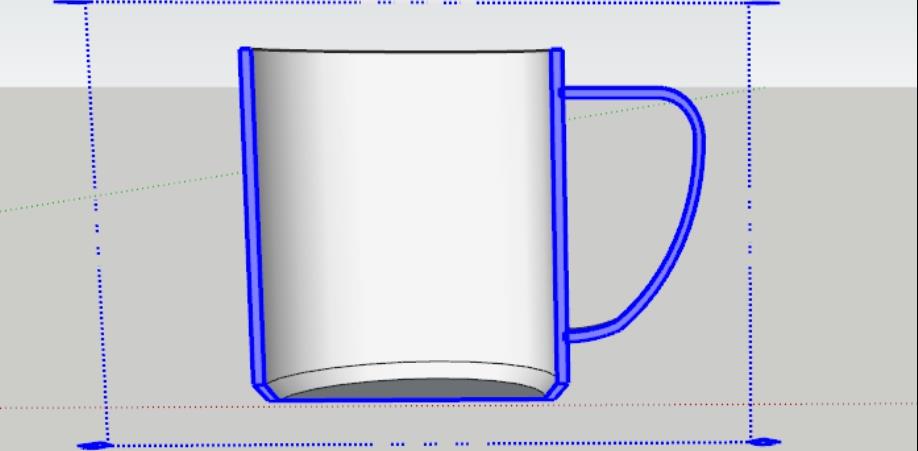

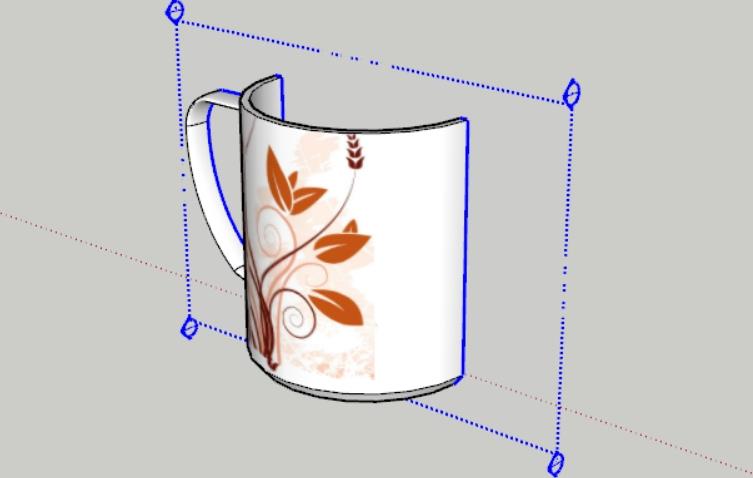

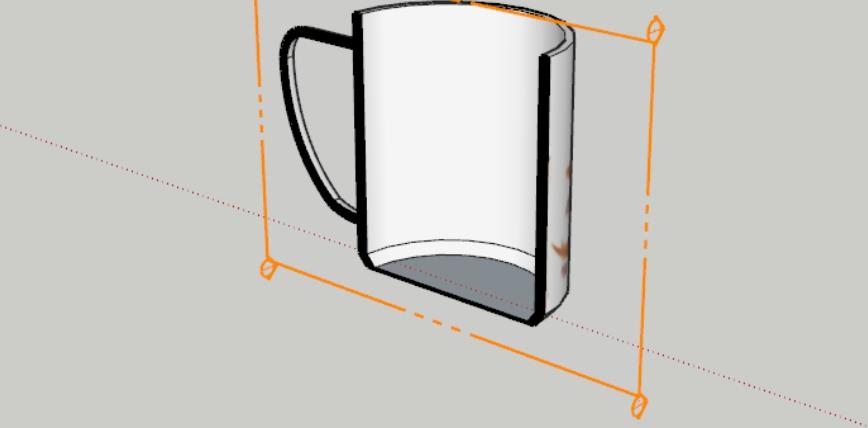

（1）选择菜单栏中的“工具”|“剖切面”命令，此时屏幕中的光标会变成带有方向箭头的绿色线框。其中线框表示剖切面的位置，箭头表示剖切后观看的方向，如图1.28所示。剖切后，模型将虚拟地被一分为二，背离箭头那部分的模型将被自动隐藏。

（2）将鼠标光标移动到需要剖切的位置，单击鼠标左键确认，红色的表示被剖切到的部分，如图1.29所示。通过这样的剖切图，可以很容易地观察到模型内部的构造。

（3）对切面进行调整。主要有两种方法：一种是对切面进行旋转，另一种移动剖切面。单击剖切面，剖切面将变成黄色的激活状态，此时可以使用“旋转”工具或“移动/复制”工具对剖切面进行调整，以获得理想的面图。“旋转”“移动/复制”这两个工具后面会介绍。

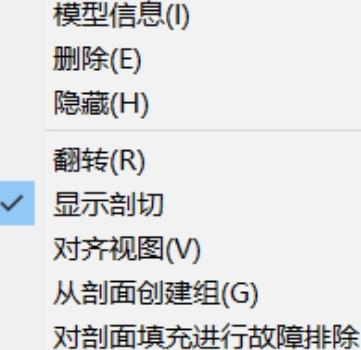

完成剖面图的绘制后，右击屏幕中的剖切面，会弹出一个快捷菜单，如图1.30所示。通过这个菜单，可以进行隐藏剖切面、翻转剖切方向、将三维剖切视图转换为平面剖切视图操作。

隐藏剖切面时，直接选择图1.30所示的“隐藏”命令，这时剖切面会被隐，如图1.31所示。如果需要恢复显示剖切面，可以选择“编辑”|“显示”|“全部”命令，这时隐藏的剖切面会在屏幕中显示出来。

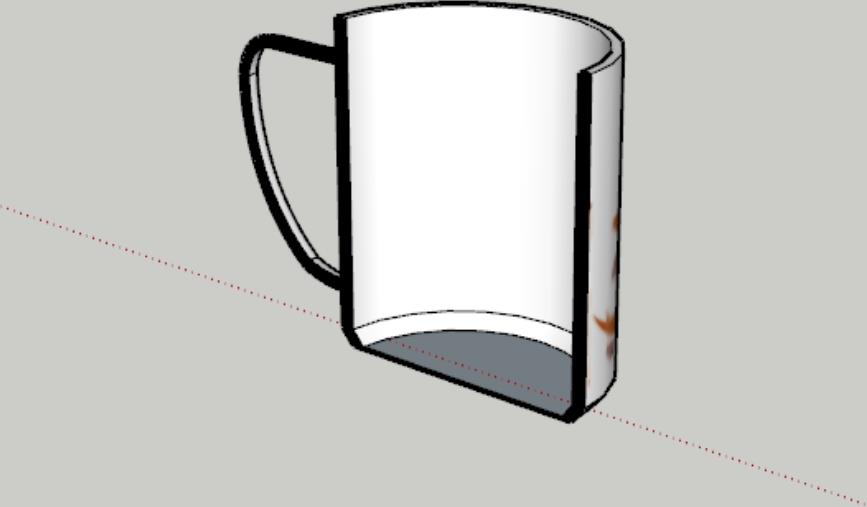

“反转剖切方向”的功能主要是将剖切方向翻转180°，将原来剖切后隐藏的部分显示出来，显示的部分隐藏起来。操作方法是直接选择图1.30中的“翻转”命令，此时会得到如图1.32所示的剖面图。与图1.31相对比，剖切面正好转动了180°，显示部分与隐藏部分整个调换过来。

图1.28　剖切时的光标

图1.29　初步建议的剖切面

图1.30　剖切面的右键快捷菜单

图1.31　隐藏剖切面

“将三维剖切视图转换为平面剖切视图”主要是工程制图的需要。因为建筑施工图要求全部用平面图来表示，不允许出现三维视图，这与方案图的三维视图、平面视图的要求不同，所以有时也需要纯平面的剖面图。操作方法是直接选择图1.30中的自“对齐视图”命令，此时屏幕会以剖切面为正视方向，转成正投影的平行剖面图，如图1.33所示。

注意： 在SketchUp中，剖面图的绘制、调整和显示很方便，可以很随意地完成需要的朝面图。设计师可以根据方案中垂直方向的结构、交通和构件等情况选择剖面图，而不是为了绘制剖面图而绘制。

图1.32　翻转剖切面

图1.33　平面剖切视图

1.3.3　显示背景与天空

实际中的物体不是孤立存在的，必须通过周围的环境烘托出来，而最大的“环境”就是背景与天空。在SketchUp中，可以直接显示背景与天空。如果设计师觉得这样过于单调或简单，可以将图形输出到专业软件如Photoshop中进行深度加工。显示背景与天空的具体操作步骤如下：

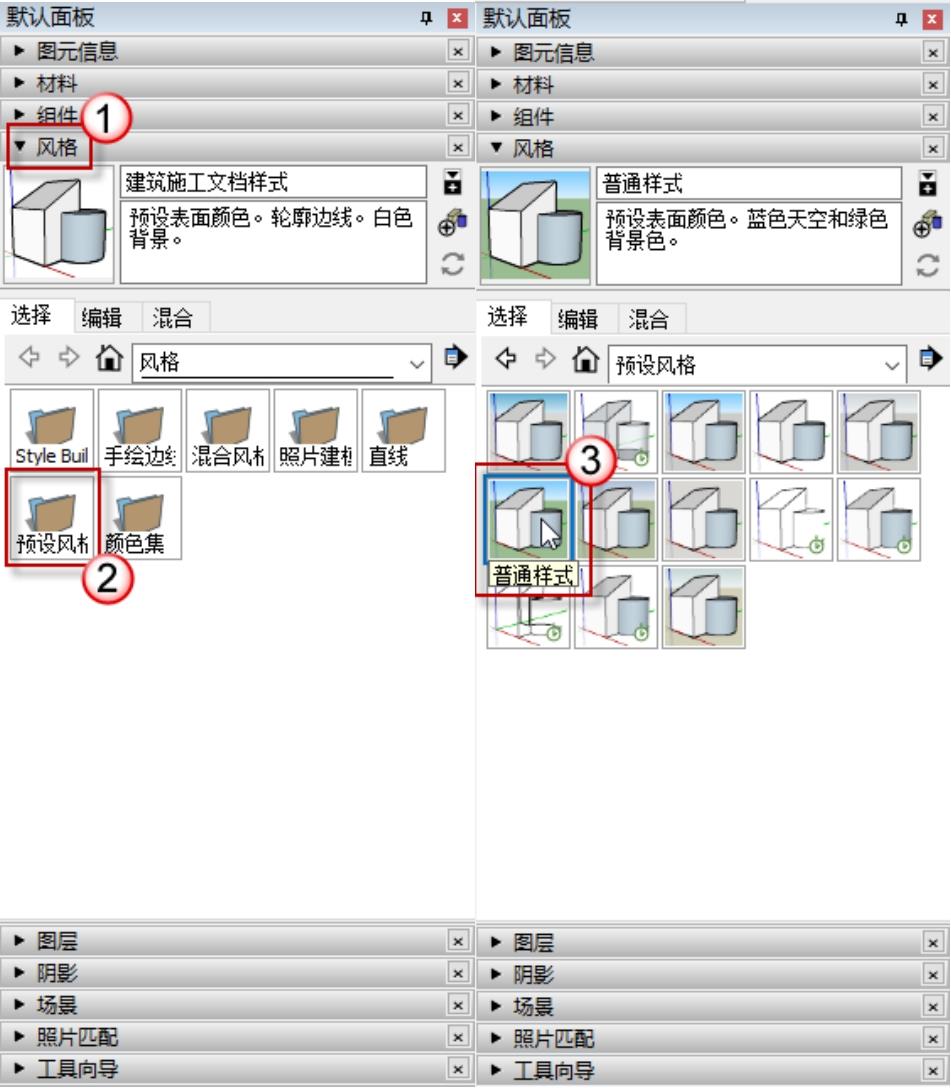

在“默认面板”中打开“风格”卷展栏，选择“预设风格”文件夹中的“普通样式”选项，如图1.34所示。

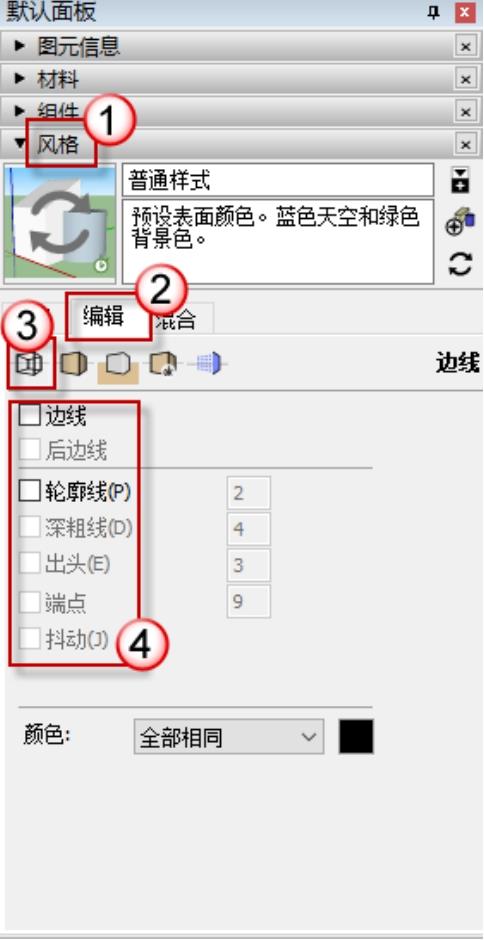

图1.34　“预设风格”对话框

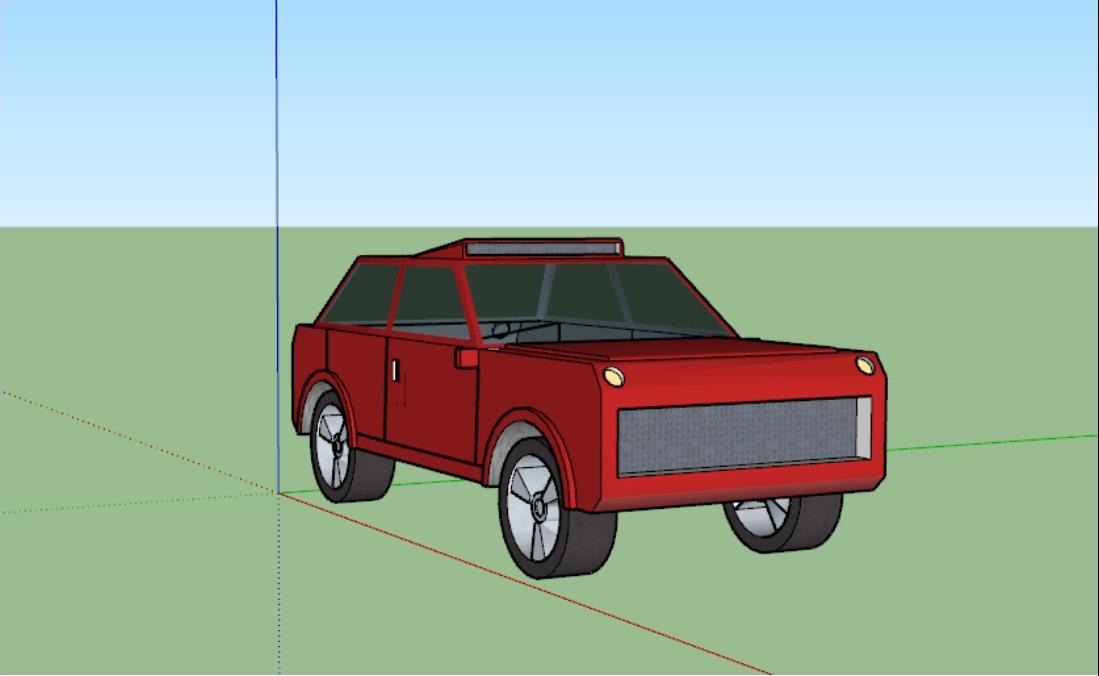

此时可以看到SketchUp中已经呈现出天空与背景的风格效果，如图1.35所示。

图1.35　天空与背景的效果

注意： 在SketchUp中背景与天空都无法贴图，只能用简单的颜色来表示，如果需要增加配景贴图，可以在Photoshop中完成。也可以将SketchUp中的文件导入空间彩绘大师（Piranesi）中生成水彩画、马克笔画的效果图。

1.3.4　图层管理

很多图形图像软件都有“图层”功能。图层的功能主要有两大类，一类如3ds Max、AutoCAD等，作用是管理图形文件；另一类如Photoshop等，作用是绘图时做出特效来。

SketchUp中的图层用来管理图形文件。SketchUp主要是单面建模，单体建筑就是一个物体，一个室内场景也是一个物体，因此图层的使用没有AutoCAD中那样频繁，甚至室内设计与单体建筑设计中根本就用不到这个功能。如果需要使用图层管理功能，就要打开“图层”工具栏。具体操作如下：

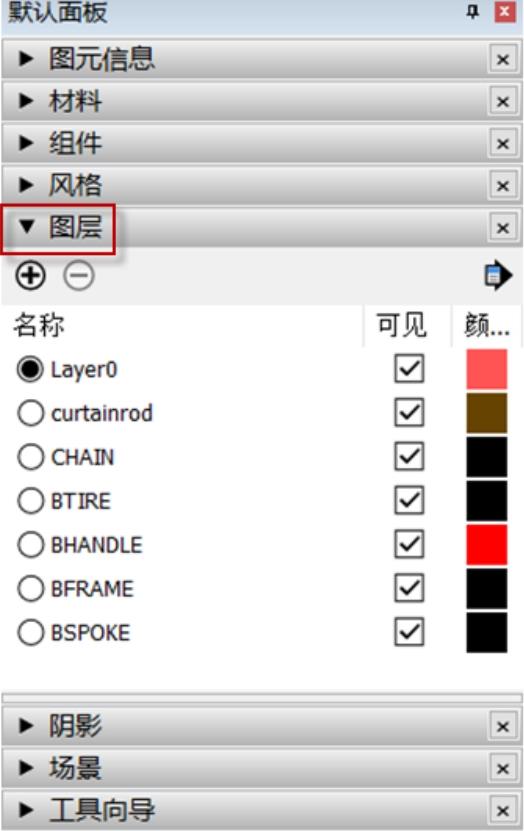

在“默认面板”中打开“图层”卷展栏，如图1.36所示。

在SketchUp中，系统默认自建了一个“图层0”。如果不新建其他图层，所有的图形将被放置于图层0中。图层0不能被删除，不能改名。如果系统中只有图层0一个图层，该图层也不能被隐藏。如果场景比较小，可以使用单图层绘图，这种情况也比较常见，这个单图层就是图层0。

如果场景较复杂，需要用图层分门别类地管理图形文件，则需要使用“图层”卷展栏进行图层管理。具体操作如下：

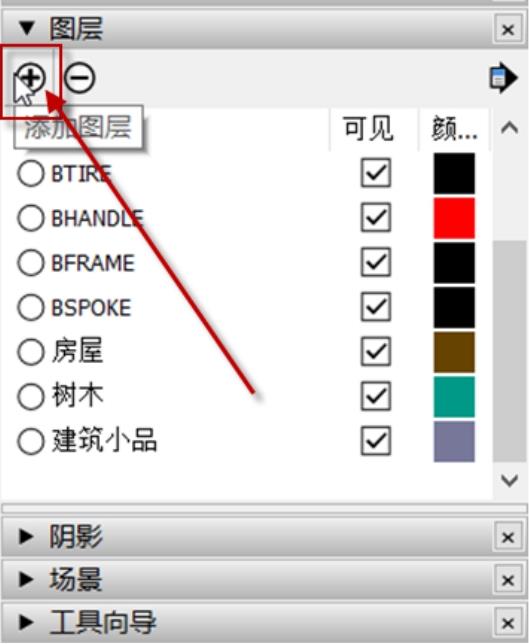

（1）在“图层”卷展栏中，单击“添加图层”按钮，可将所增加的图层添加到当前场景中，如图1.37所示。

图1.36　“图层”卷展栏

注意： 添加图层的原则是按绘图要素的分类来新增图层，一个图层就是一种图形类别。

（2）双击已经有的图层名称可以更改图层名。

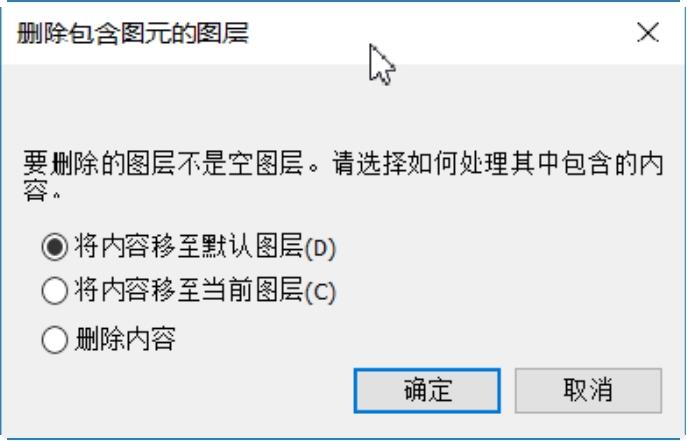

（3）选择图层名，再单击“删除”按钮，可以删除没有图形文件的图层。如果图层中有图形文件，删除图层时会弹出如图1.38所示的“删除包含图元的图层”对话框，可以根据具体需要来选择。

图1.37　添加图层

图1.38　“删除含有物体的图层”对话框

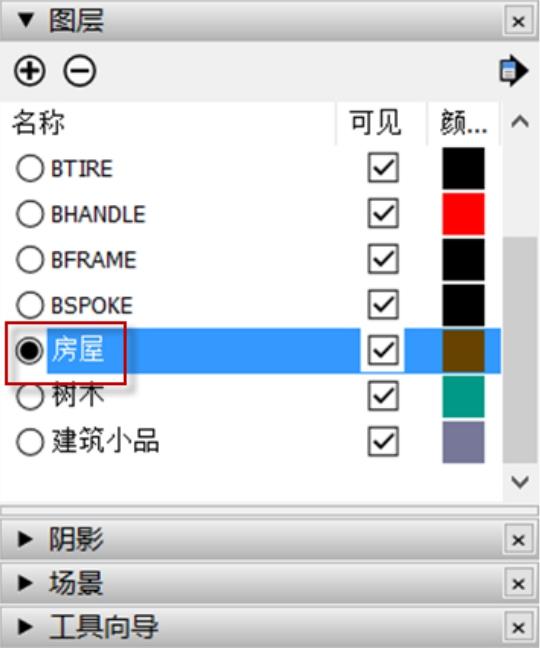

如果场景中有多个图层，则其中必定有一个当前图层，而且只有一个当前图层。当前图层的标志就是在图层名前有一个小黑点。绘制的图形将被放置在当前图层中。如果需要切换到当前图层，在“图层”卷展栏中单击图层名前的小圆圈即可。也可以在“图层”工具栏的图层下拉列表框中直接切换，如图1.39所示。其中，“房屋”图层就是当前图层。

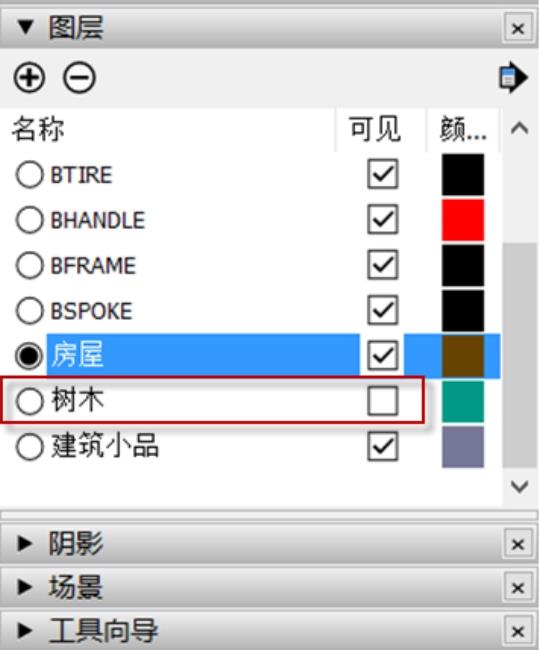

管理图层的关键就是对图层显示与隐藏的操作。为了对同一类别的图形对象进行快速操作，如赋予材质、整体移动等，可以将其他类别的图形隐藏起来（用图层的方法），只显示此时需要操作的图层。如果已经按照图形的类别进行了分类，那么就可以利用图层的显示与隐藏功能来快速完成操作了。隐藏图层只需要取消该图层中“可见”复选框的勾选，如图1.40所示。其中，“树木”是隐藏图层，而其他图层是显示图层，当前图层是不能被隐藏的。
